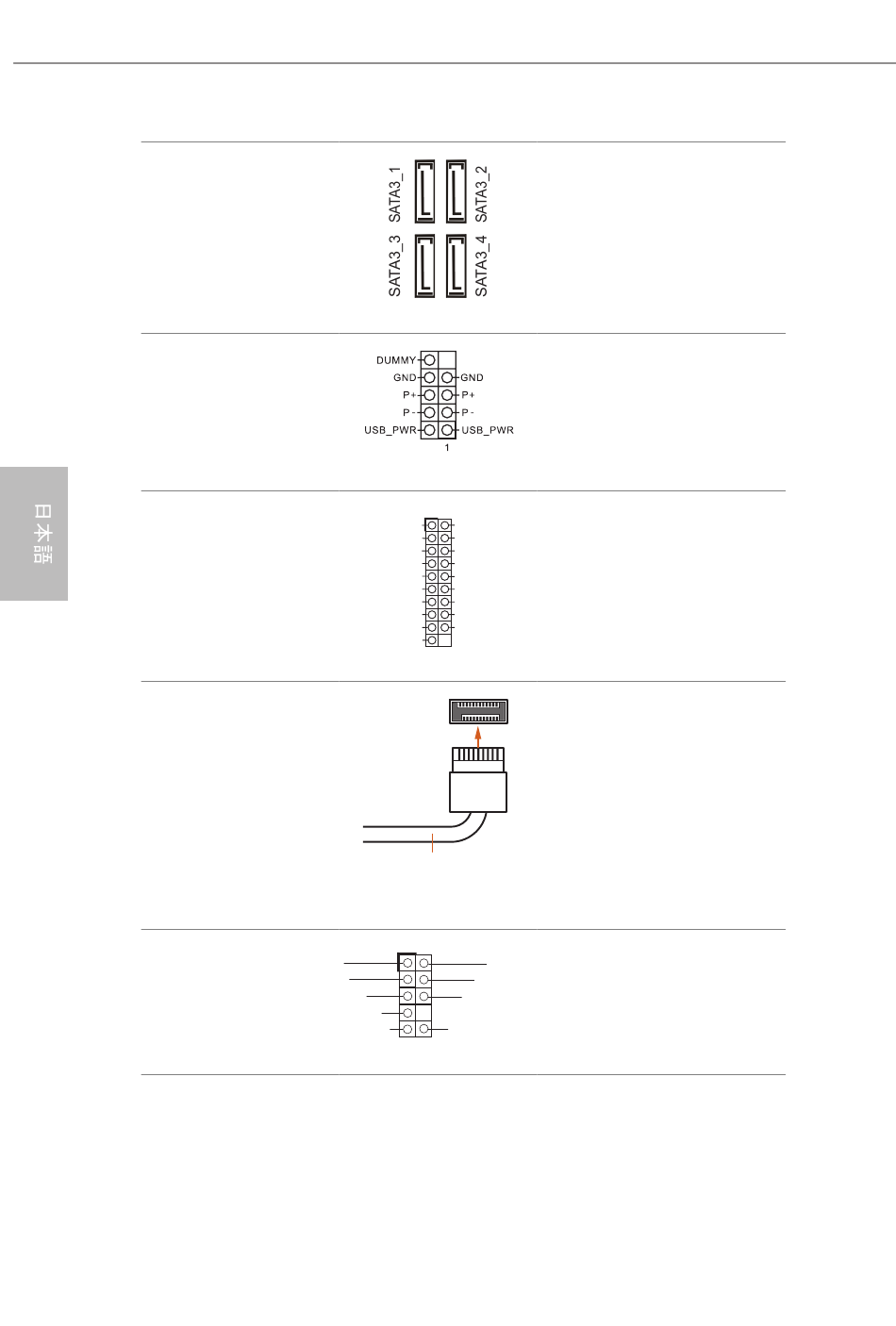

シリアル ATA3 コネクタ
(SATA3_1_2:
p.1、 No. 8 参照）
(SATA3_3_4:
p.1、 No. 9 参照）
USB 2.0 ヘッダー
（9 ピン USB_1_2）
（p.1、 No. 12 参照）
USB 3.2 Gen1 ヘッダー
（19 ピン USB3_5_6）
（p.1、 No. 10 参照）
フロントパネルタイプ C
USB 3.2 Gen2 ヘッダー
（20 ピン USB32_TC_2）
（p.1、 No. 13 参照）
フロントパネル
オーディオヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 17 参照）
140
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
GND
IntA_PB_D-
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- Vbus
Vbus
USB Type-C Cable
1
MIC2_L
MIC2_R
OUT2_R
MIC_RET
J_SENS E
OUT2_L
OUT_RET
これら 4 つの SATA3 コネクター
は、 最高 6.0 Gb/ 秒のデータ
転送速度で内部ストレージ
デバイス用の SATA データ
ケーブルをサポートします。
このマザーボードには 1 つの
ヘッダーが装備されています。
この USB 2.0 ヘッダーは、 2 つ
のポートをサポートできます。
このマザーボードには 1 つの
ヘッダーが装備されています。
この USB 3.2 Gen1 ヘッダーは、
2 つのポートをサポートでき
ます。
このマザーボード上には、 1 つ
のフロントパネルタイプ C
USB 3.2 Gen2 ヘッダーがあり
ます。 このヘッダーは、 追加
USB 3.2 Gen2 ポート用に
USB 3.2 Gen2 モジュールを
接続するために使用されます。
このヘッダーは、 フロント
GND
オーディオパネルにオーディオ
PRESENCE#
デバイスを接続するためのもの
です。
