6. ETS-Datenbank
Die ETS Datenbank (für ETS 4.2 und ETS 5) kann auf der Pro-
dukt Website KNX TP Multi IO 570 (www.weinzierl.de) oder im
Online Katalog heruntergeladen werden.

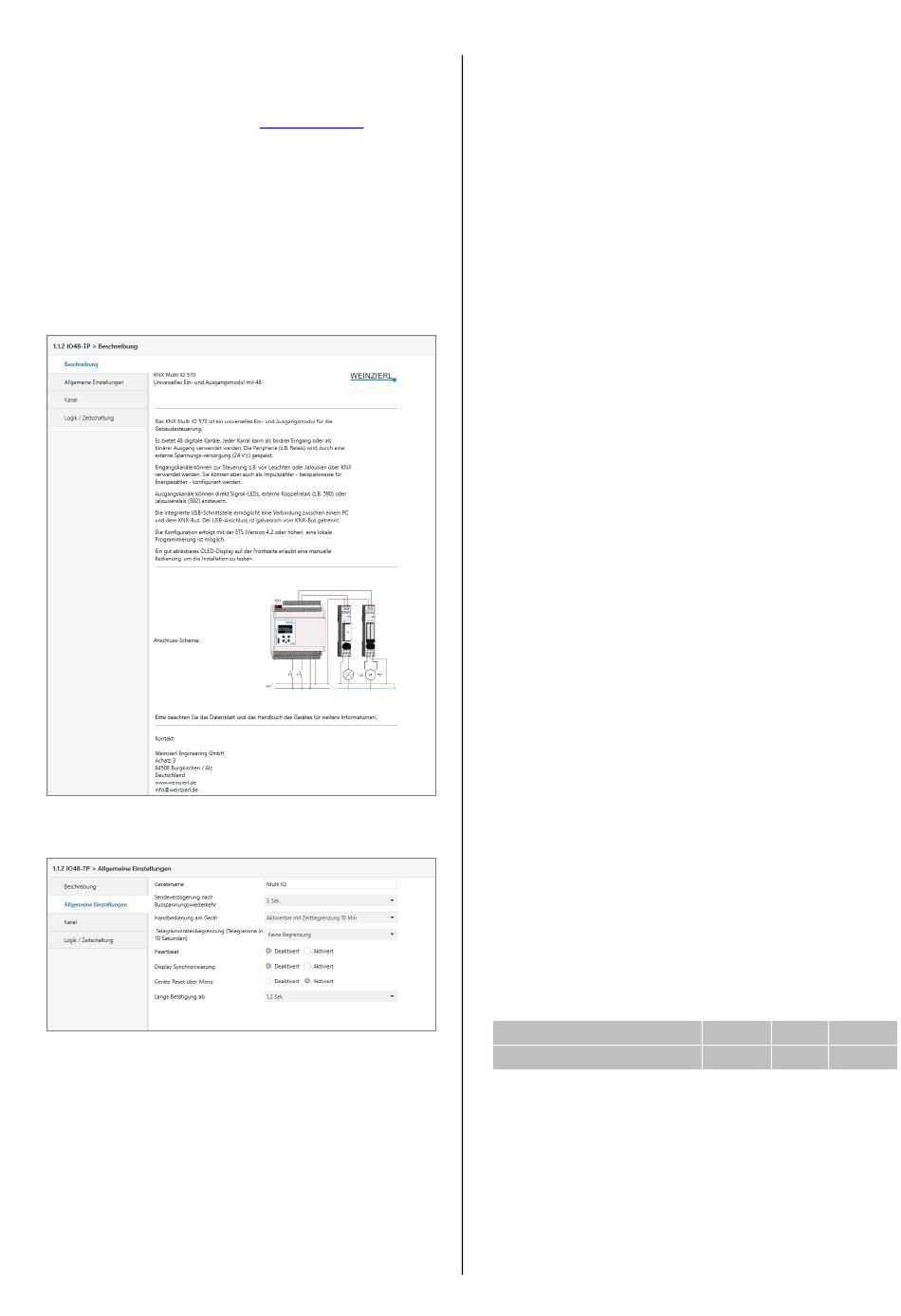

ETS Parameterdialog
Mit der ETS können folgende Parameter gesetzt werden.
A.
Gerätebeschreibung:
Diese Seite zeigt die Gerätebeschreibung sowie den zugehöri-
gen Anschlussplan.
B.
Allgemeine Einstellungen:
Gerätename (30 Zeichen)
Es kann ein beliebiger Name für das KNX TP Multi IO 570 verge-
ben werden. Der Gerätename sollte aussagekräftig sein, z.B.
„Wohnzimmer EG". Dies hilft der Übersichtlichkeit im ETS Pro-
jekt.
Sendeverzögerung nach Busspannungswiederkehr
©2020 WEINZIERL ENGINEERING GmbH
Über den Parameter Sendeverzögerung nach Busspannungs-
wiederkehr kann eine Verzögerung von Telegrammen nach Wie-
derkehr der Busspannung eingestellt werden. Dabei werden Te-
legramme vom Gerät um die eingestellte Zeit verzögert an den
KNX Bus gesendet. Dies bewirkt eine Reduzierung der Buslast
bei Busspannungswiederkehr. Sonstige Funktionen wie Tele-
grammempfang oder Schaltvorgänge des Aktors werden durch
diesen Parameter nicht beeinflusst.
Handbedienung am Gerät
Mit diesem Parameter wird die Handbedienung am Gerät konfi-
guriert. Die Handbedienung kann hier gesperrt, bzw. mit oder
ohne Zeitbegrenzung freigegeben werden. Die Zeitbegrenzung
definiert dabei die Dauer bis zum automatischen Rücksprung
aus der Handbedienung zurück zum regulären Betrieb.
Das Gerät befindet sich im normalen Betriebsmodus, wenn die
Handbedienung nicht aktiv ist. Im Handbedienungsmodus wer-
den empfangende Schalttelegramme ignoriert. Bei Beendigung
der Handbedienung (nach Ablauf der Zeitbegrenzung bzw. ma-
nuell) bleibt der letzte Zustand der Ausgänge bis zum erneuten
Empfang eines Schalttelegramms bestehen.
Folgende Konfigurationsmöglichkeiten stehen zur Verfügung:
-
Gesperrt
-
Aktivierbar mit Zeitbegrenzung 1 Min
-
Aktivierbar mit Zeitbegrenzung 10 Min
-
Aktivierbar mit Zeitbegrenzung 30 Min
-
Aktivierbar ohne Zeitbegrenzung
Telegrammratenbegrenzung
Hier kann die Telegrammratenbegrenzung des Gerätes konfigu-
riert werden. Es kann dazu die maximale Anzahl von Telegram-
men angegeben werden, die innerhalb einer Zeitspanne von 10
Sekunden gesendet werden können. Zur Auswahl steht:
-
Keine Begrenzung
-
200 Telegramme
-
100 Telegramme
-
50 Telegramme
Betriebsanzeige
Sendet zyklisch Werte an den KNX-Bus, um anzuzeigen, dass
das Gerät aktuell betriebsbereit ist. Die Zykluszeit kann dabei
zwischen 1 Min. und 24 Std. gewählt werden.
Gruppenobjekt
GO 1 Betriebsanzeige - Auslösen
Des Weiteren dienen die Parameter Betriebsanzeige und Zyklus-
zeit, bei Kanalfunktion Binäreingang zur Konfiguration des zykli-
schen Sendens, falls beim Schalten eine Zustandsabfrage konfi-
guriert ist. Für eine genauere Beschreibung zur Zustandsabfrage
siehe „Input 1: Schalten - Zustandsabfrage".
Display Synchronisierung (Aktiviert / Deaktiviert)
Typ KNX
Größe
Richtung
1.001
1 Bit
Nach KNX
