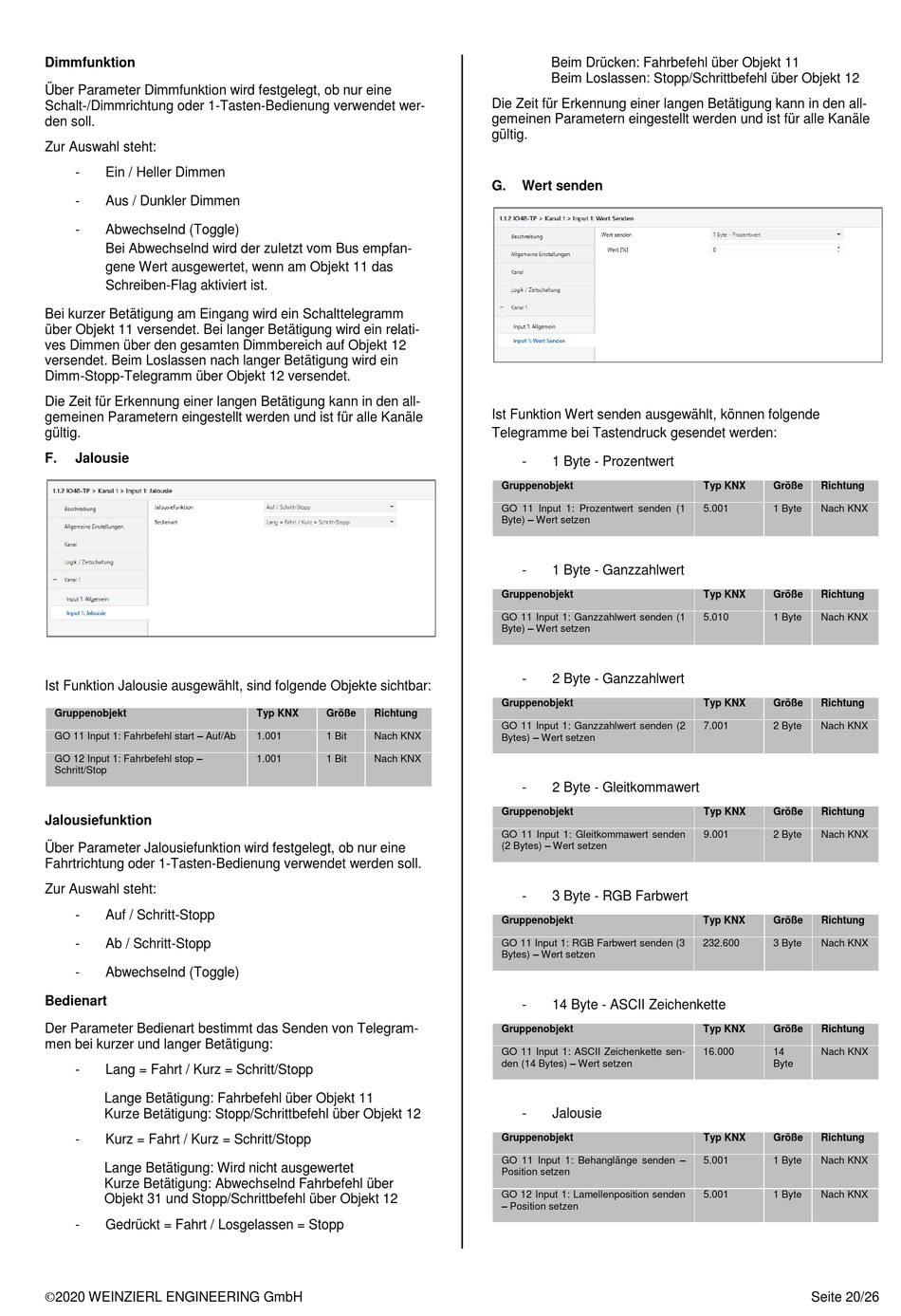

Dimmfunktion
Über Parameter Dimmfunktion wird festgelegt, ob nur eine
Schalt-/Dimmrichtung oder 1-Tasten-Bedienung verwendet wer-
den soll.
Zur Auswahl steht:
-
Ein / Heller Dimmen
-
Aus / Dunkler Dimmen
-
Abwechselnd (Toggle)
Bei Abwechselnd wird der zuletzt vom Bus empfan-
gene Wert ausgewertet, wenn am Objekt 11 das
Schreiben-Flag aktiviert ist.
Bei kurzer Betätigung am Eingang wird ein Schalttelegramm
über Objekt 11 versendet. Bei langer Betätigung wird ein relati-
ves Dimmen über den gesamten Dimmbereich auf Objekt 12
versendet. Beim Loslassen nach langer Betätigung wird ein
Dimm-Stopp-Telegramm über Objekt 12 versendet.
Die Zeit für Erkennung einer langen Betätigung kann in den all-
gemeinen Parametern eingestellt werden und ist für alle Kanäle
gültig.
F.
Jalousie
Ist Funktion Jalousie ausgewählt, sind folgende Objekte sichtbar:
Gruppenobjekt
GO 11 Input 1: Fahrbefehl start – Auf/Ab
GO 12 Input 1: Fahrbefehl stop –
Schritt/Stop
Jalousiefunktion
Über Parameter Jalousiefunktion wird festgelegt, ob nur eine
Fahrtrichtung oder 1-Tasten-Bedienung verwendet werden soll.
Zur Auswahl steht:
-
Auf / Schritt-Stopp
-
Ab / Schritt-Stopp
-
Abwechselnd (Toggle)
Bedienart
Der Parameter Bedienart bestimmt das Senden von Telegram-
men bei kurzer und langer Betätigung:
-
Lang = Fahrt / Kurz = Schritt/Stopp
Lange Betätigung: Fahrbefehl über Objekt 11
Kurze Betätigung: Stopp/Schrittbefehl über Objekt 12
-
Kurz = Fahrt / Kurz = Schritt/Stopp
Lange Betätigung: Wird nicht ausgewertet
Kurze Betätigung: Abwechselnd Fahrbefehl über
Objekt 31 und Stopp/Schrittbefehl über Objekt 12
-
Gedrückt = Fahrt / Losgelassen = Stopp
©2020 WEINZIERL ENGINEERING GmbH
Typ KNX
Größe
Richtung
1.001
1 Bit
Nach KNX
1.001
1 Bit
Nach KNX
Beim Drücken: Fahrbefehl über Objekt 11
Beim Loslassen: Stopp/Schrittbefehl über Objekt 12
Die Zeit für Erkennung einer langen Betätigung kann in den all-
gemeinen Parametern eingestellt werden und ist für alle Kanäle
gültig.
G.
Wert senden
Ist Funktion Wert senden ausgewählt, können folgende
Telegramme bei Tastendruck gesendet werden:
-
1 Byte - Prozentwert
Gruppenobjekt
GO 11 Input 1: Prozentwert senden (1
Byte) – Wert setzen
-
1 Byte - Ganzzahlwert
Gruppenobjekt
GO 11 Input 1: Ganzzahlwert senden (1
Byte) – Wert setzen
-
2 Byte - Ganzzahlwert
Gruppenobjekt
GO 11 Input 1: Ganzzahlwert senden (2
Bytes) – Wert setzen
-
2 Byte - Gleitkommawert
Gruppenobjekt
GO 11 Input 1: Gleitkommawert senden
(2 Bytes) – Wert setzen
-
3 Byte - RGB Farbwert
Gruppenobjekt
GO 11 Input 1: RGB Farbwert senden (3
Bytes) – Wert setzen
-
14 Byte - ASCII Zeichenkette
Gruppenobjekt
GO 11 Input 1: ASCII Zeichenkette sen-
den (14 Bytes) – Wert setzen
-
Jalousie
Gruppenobjekt
GO 11 Input 1: Behanglänge senden –
Position setzen
GO 12 Input 1: Lamellenposition senden
– Position setzen
Typ KNX
Größe
Richtung
5.001
1 Byte
Nach KNX
Typ KNX
Größe
Richtung
5.010
1 Byte
Nach KNX
Typ KNX
Größe
Richtung
7.001
2 Byte
Nach KNX
Typ KNX
Größe
Richtung
9.001
2 Byte
Nach KNX
Typ KNX
Größe
Richtung
232.600
3 Byte
Nach KNX
Typ KNX
Größe
Richtung
16.000
14
Nach KNX
Byte
Typ KNX
Größe
Richtung
5.001
1 Byte
Nach KNX
5.001
1 Byte
Nach KNX
Seite 20/26
