Bedienungs- und Montageanleitung
KNX Multi IO 570 (48I/O)
(Art. # 5267)
KNX TP Multi IO mit 48 frei konfigurierbaren Ein- und
Ausgängen

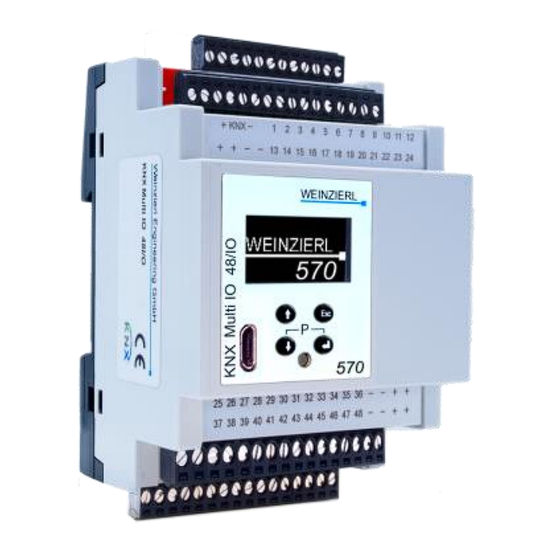

KNX Multi IO 570
Anwendung
Das KNX TP Multi IO 570 ist ein universelles Ein- und Aus-
gangsmodul für die Gebäudesteuerung. Es bietet 48 digitale Ka-
näle. Jeder Kanal kann als binärer Eingang oder als binärer Aus-
gang verwendet werden. Die Peripherie (z.B. Relais) wird durch
eine externe Spannungsversorgung (24 V⎓) gespeist. Eingangs-
kanäle können zur Steuerung z.B. von Leuchten oder Jalousien
über KNX verwendet werden. Sie können aber auch als Impuls-
zähler - beispielsweise für Energiezähler - konfiguriert werden.
Ausgangskanäle können direkt Signal-LEDs, externe Koppelre-
lais (z.B. Multi IO Extension 590) oder Jalousierelais (Multi IO
Extension 592) ansteuern.
Ein gut ablesbares OLED-Display auf der Frontseite erlaubt eine
manuelle Bedienung, um die Installation zu testen.
USB Interface
Das KNX TP Multi IO 570 hat ein integriertes KNX USB Interface
für den Buszugriff. Es dient zum Beispiel zur Programmierung
von Busteilnehmern mit der ETS® ab ETS3.
Über die integrierte USB Schnittstelle kann auch das KNX TP
Multi IO 570 lokal programmiert werden, dies ist ab ETS5.5 mög-
lich.
Die integrierte USB Schnittstelle unterstützt KNX Long Frames
für einen schnelleren Download in KNX Geräte, die Long Frames
unterstützen.
©2020 WEINZIERL ENGINEERING GmbH
1. Installation und Inbetriebnahme
Der KNX TP Multi IO 570 wird auf einer Hutschiene (35 mm)
montiert und hat einen Platzbedarf von 4 TE (72 mm). Ein instal-
lationsfreundliches Design mit steckbaren Schraubklemmen hilft,
Kosten bei der Inbetriebnahme zu reduzieren. Das Gerät besitzt
folgende Bedienelemente (
A.
Einstellungen
Die Gerätekonfiguration kann wie folgt vorgenommen werden:
1.
Über das Gerätedisplay (teilweise)
2.
Mit der ETS (Version 4.2 oder höher)
Der KNX Programmiermodus wird über gleichzeitigen
Druck der Tasten
❼❿
Programmier-LED❽
miermodus.
B.
Programmier- und Status LED
Die rote LED auf der Gerätefront dient zur Anzeige des KNX
Programmiermodus und von Fehlern. Die LED kann folgende
Zustände einnehmen:
LED aus: Der Programmiermodus ist nicht aktiv und
kein Fehler liegt vor (Normaler Betriebszustand).
LED leuchtet: Der Programmiermodus ist aktiv, evtl.
Fehler werden nicht durch die LED dargestellt, sind
aber im Display ablesbar.
LED blinkt schnell: Der Programmiermodus ist nicht
aktiv. Das schnelle Blinken zeigt folgenden Fehlerfall
an:
o
Das Gerät ist nicht korrekt geladen z.B.
nach Abbruch eines Downloads.
2. Werkseinstellungen
Ab Werk ist folgende Konfiguration voreingestellt:
Physikalische Adresse des Gerätes:
Über das Gerätedisplay kann das Gerät auf Werkseinstellungen
zurückgesetzt werden.
❹❽
❼❾❿) und Anzeigen (
KNX Bus Anschluss
Spannungsversorgung
Ein- und Ausgänge 1-48
OLED Display
Micro USB
Auf-Taste
Ab-Taste
Programmier-LED
Escape Taste
Enter Taste
ein- bzw. ausgeschaltet – die
leuchtet bei aktiviertem Program-
15.15.255
Seite 1/26
):
