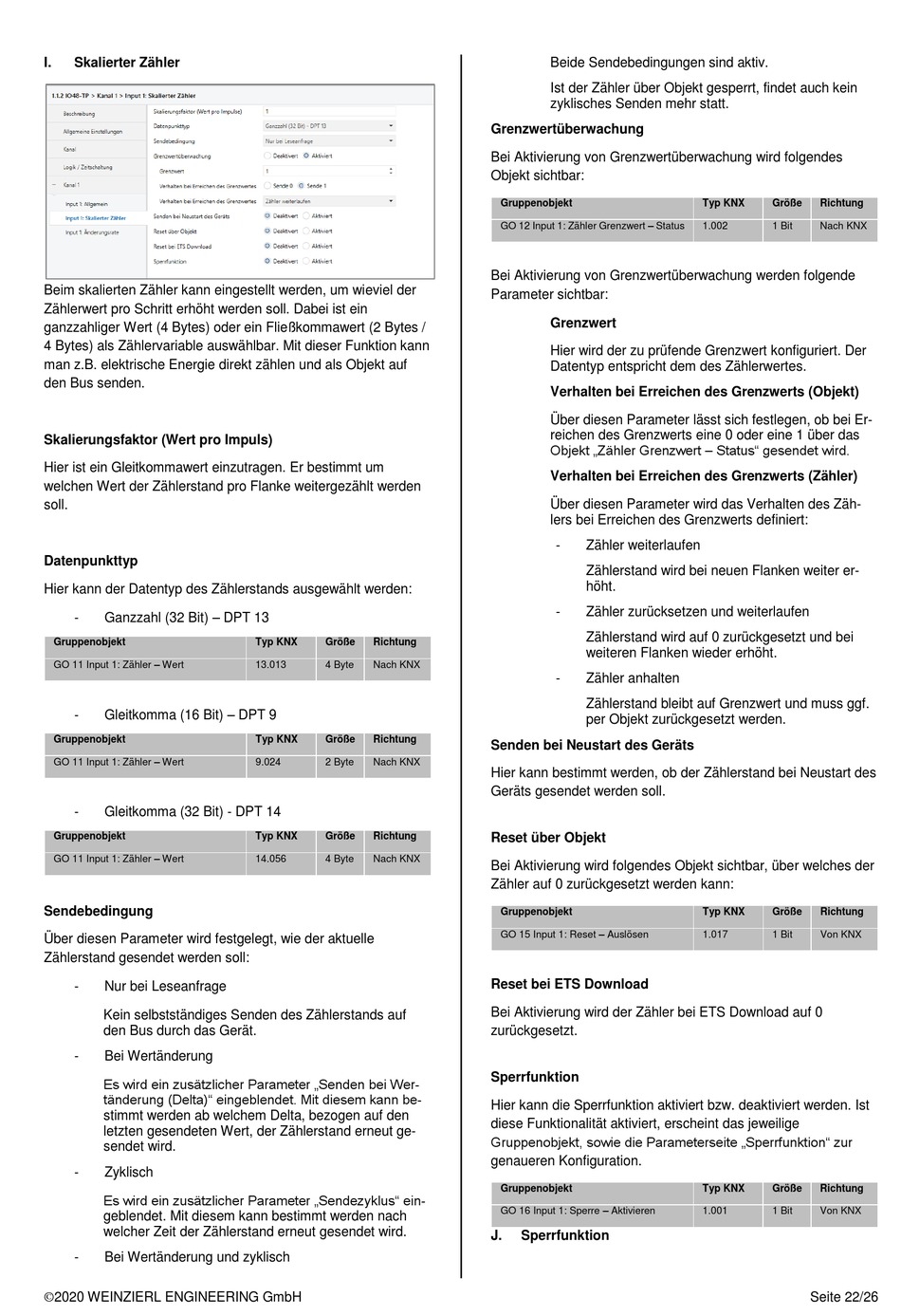

I.
Skalierter Zähler
Beim skalierten Zähler kann eingestellt werden, um wieviel der
Zählerwert pro Schritt erhöht werden soll. Dabei ist ein
ganzzahliger Wert (4 Bytes) oder ein Fließkommawert (2 Bytes /
4 Bytes) als Zählervariable auswählbar. Mit dieser Funktion kann
man z.B. elektrische Energie direkt zählen und als Objekt auf
den Bus senden.
Skalierungsfaktor (Wert pro Impuls)
Hier ist ein Gleitkommawert einzutragen. Er bestimmt um
welchen Wert der Zählerstand pro Flanke weitergezählt werden
soll.
Datenpunkttyp
Hier kann der Datentyp des Zählerstands ausgewählt werden:
Ganzzahl (32 Bit) – DPT 13
-
Gruppenobjekt
GO 11 Input 1: Zähler – Wert
Gleitkomma (16 Bit) – DPT 9
-
Gruppenobjekt
GO 11 Input 1: Zähler – Wert
-
Gleitkomma (32 Bit) - DPT 14
Gruppenobjekt
GO 11 Input 1: Zähler – Wert
Sendebedingung
Über diesen Parameter wird festgelegt, wie der aktuelle
Zählerstand gesendet werden soll:
-
Nur bei Leseanfrage
Kein selbstständiges Senden des Zählerstands auf
den Bus durch das Gerät.
-
Bei Wertänderung
Es wird ein zusätzlicher Parameter „Senden bei Wer-
tänderung (Delta)" eingeblendet. Mit diesem kann be-
stimmt werden ab welchem Delta, bezogen auf den
letzten gesendeten Wert, der Zählerstand erneut ge-
sendet wird.
-
Zyklisch
Es wird ein zusätzlicher Parameter „Sendezyklus" ein-
geblendet. Mit diesem kann bestimmt werden nach
welcher Zeit der Zählerstand erneut gesendet wird.
-
Bei Wertänderung und zyklisch
©2020 WEINZIERL ENGINEERING GmbH
Typ KNX
Größe
Richtung
13.013
4 Byte
Nach KNX
Typ KNX
Größe
Richtung
9.024
2 Byte
Nach KNX
Typ KNX
Größe
Richtung
14.056
4 Byte
Nach KNX
Beide Sendebedingungen sind aktiv.
Ist der Zähler über Objekt gesperrt, findet auch kein
zyklisches Senden mehr statt.
Grenzwertüberwachung
Bei Aktivierung von Grenzwertüberwachung wird folgendes
Objekt sichtbar:
Gruppenobjekt
GO 12 Input 1: Zähler Grenzwert – Status
Bei Aktivierung von Grenzwertüberwachung werden folgende
Parameter sichtbar:
Grenzwert
Hier wird der zu prüfende Grenzwert konfiguriert. Der
Datentyp entspricht dem des Zählerwertes.
Verhalten bei Erreichen des Grenzwerts (Objekt)
Über diesen Parameter lässt sich festlegen, ob bei Er-
reichen des Grenzwerts eine 0 oder eine 1 über das
Objekt „Zähler Grenzwert – Status" gesendet wird.
Verhalten bei Erreichen des Grenzwerts (Zähler)
Über diesen Parameter wird das Verhalten des Zäh-
lers bei Erreichen des Grenzwerts definiert:
-
Zähler weiterlaufen
Zählerstand wird bei neuen Flanken weiter er-
höht.
-
Zähler zurücksetzen und weiterlaufen
Zählerstand wird auf 0 zurückgesetzt und bei
weiteren Flanken wieder erhöht.
-
Zähler anhalten
Zählerstand bleibt auf Grenzwert und muss ggf.
per Objekt zurückgesetzt werden.
Senden bei Neustart des Geräts
Hier kann bestimmt werden, ob der Zählerstand bei Neustart des
Geräts gesendet werden soll.
Reset über Objekt
Bei Aktivierung wird folgendes Objekt sichtbar, über welches der
Zähler auf 0 zurückgesetzt werden kann:
Gruppenobjekt
GO 15 Input 1: Reset – Auslösen
Reset bei ETS Download
Bei Aktivierung wird der Zähler bei ETS Download auf 0
zurückgesetzt.
Sperrfunktion
Hier kann die Sperrfunktion aktiviert bzw. deaktiviert werden. Ist
diese Funktionalität aktiviert, erscheint das jeweilige
Gruppenobjekt, sowie die Parameterseite „Sperrfunktion" zur
genaueren Konfiguration.
Gruppenobjekt
GO 16 Input 1: Sperre – Aktivieren
J.
Sperrfunktion
Typ KNX
Größe
Richtung
1.002
1 Bit
Nach KNX
Typ KNX
Größe
Richtung
1.017
1 Bit
Von KNX
Typ KNX
Größe
Richtung
1.001
1 Bit
Von KNX
Seite 22/26
