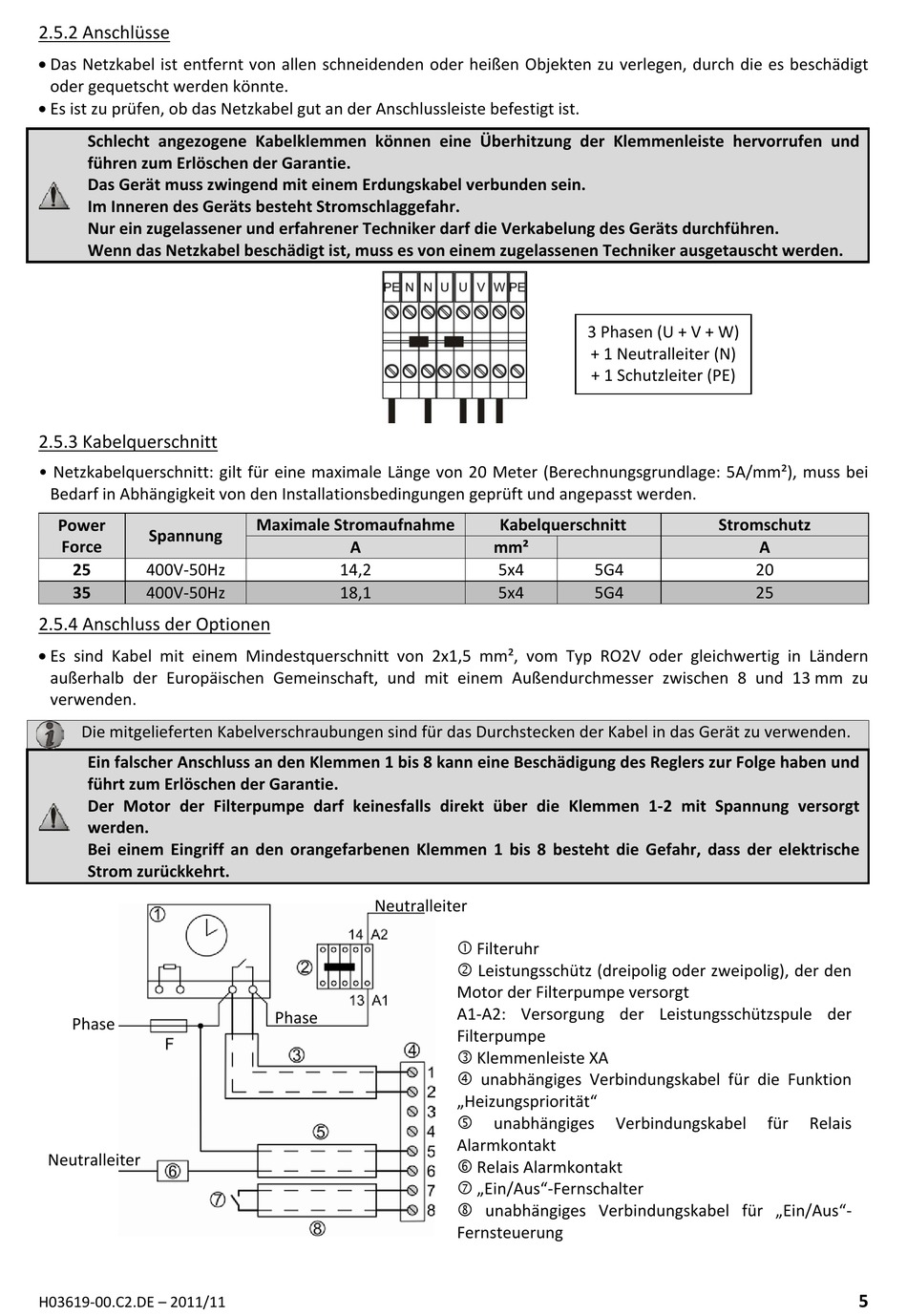

2.5.2 Anschlüsse
 Das Netzkabel ist entfernt von allen schneidenden oder heißen Objekten zu verlegen, durch die es beschädigt
oder gequetscht werden könnte.
 Es ist zu prüfen, ob das Netzkabel gut an der Anschlussleiste befestigt ist.
Schlecht angezogene Kabelklemmen können eine Überhitzung der Klemmenleiste hervorrufen und
führen zum Erlöschen der Garantie.
Das Gerät muss zwingend mit einem Erdungskabel verbunden sein.
Im Inneren des Geräts besteht Stromschlaggefahr.
Nur ein zugelassener und erfahrener Techniker darf die Verkabelung des Geräts durchführen.
Wenn das Netzkabel beschädigt ist, muss es von einem zugelassenen Techniker ausgetauscht werden.
2.5.3 Kabelquerschnitt
• Netzkabelquerschnitt: gilt für eine maximale Länge von 20 Meter (Berechnungsgrundlage: 5A/mm²), muss bei
Bedarf in Abhängigkeit von den Installationsbedingungen geprüft und angepasst werden.
Power
Spannung
Force
25 400V‐50Hz
35 400V‐50Hz
2.5.4 Anschluss der Optionen
 Es sind Kabel mit einem Mindestquerschnitt von 2x1,5 mm², vom Typ RO2V oder gleichwertig in Ländern
außerhalb der Europäischen Gemeinschaft, und mit einem Außendurchmesser zwischen 8 und 13 mm zu
verwenden.
Die mitgelieferten Kabelverschraubungen sind für das Durchstecken der Kabel in das Gerät zu verwenden.
Ein falscher Anschluss an den Klemmen 1 bis 8 kann eine Beschädigung des Reglers zur Folge haben und
führt zum Erlöschen der Garantie.
Der Motor der Filterpumpe darf keinesfalls direkt über die Klemmen 1‐2 mit Spannung versorgt
werden.
Bei einem Eingriff an den orangefarbenen Klemmen 1 bis 8 besteht die Gefahr, dass der elektrische
Strom zurückkehrt.
Phase
Neutralleiter
H03619‐00.C2.DE – 2011/11
Maximale Stromaufnahme
A
14,2
18,1
Neutralleiter
Phase
Kabelquerschnitt
mm²
5x4
5x4
 Filteruhr
 Leistungsschütz (dreipolig oder zweipolig), der den
Motor der Filterpumpe versorgt
A1‐A2: Versorgung der Leistungsschützspule der
Filterpumpe
 Klemmenleiste XA
 unabhängiges Verbindungskabel für die Funktion
„Heizungspriorität"
 unabhängiges Verbindungskabel für Relais
Alarmkontakt
 Relais Alarmkontakt
 „Ein/Aus"‐Fernschalter
 unabhängiges Verbindungskabel für „Ein/Aus"‐
Fernsteuerung
3 Phasen (U + V + W)
+ 1 Neutralleiter (N)
+ 1 Schutzleiter (PE)
Stromschutz
A
5G4 20
5G4 25
