Teile und ihre Funktionen

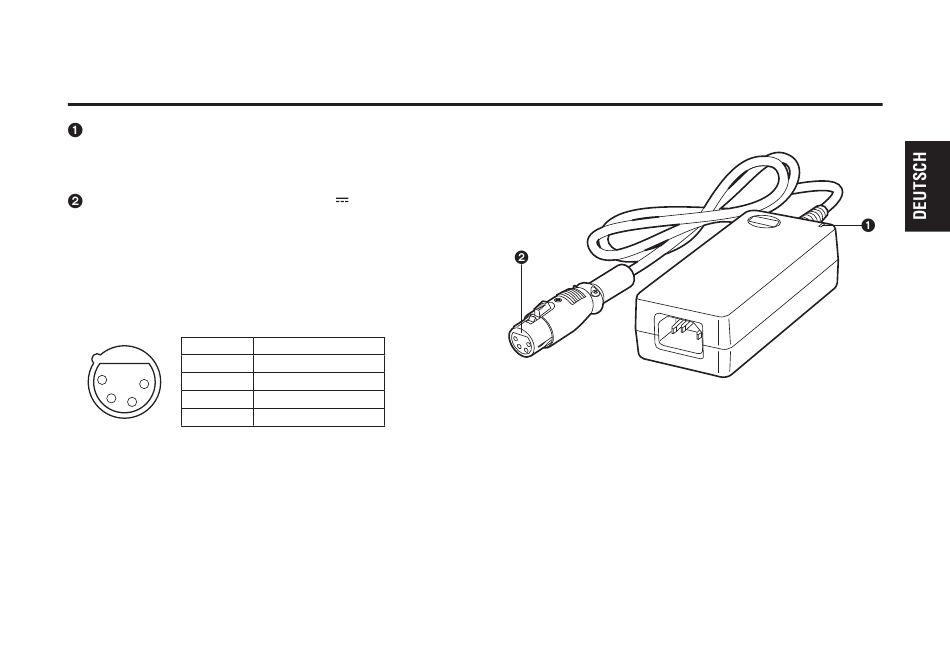

Betriebslampe
Diese leuchtet grün auf, wenn Wechselstrom zugeführt
wird.
DC +12-V-Ausgangsstecker [12V
(4-poliger Rundstecker)
Schließen Sie das eine Ende des mitgelieferten
Gleichstromkabels an diesen Stecker, und das andere
Ende an den +12-V-Gleichstromeingang [DC 12 V IN] der
konvertierbaren Kamera und ihrer Peripheriegeräte, der
Mehrzweckkamera und ihrer Peripheriegeräte oder den
Live Switcher an.
Stift-Nr.
1
4
1
2
3
2
3
4
OUT]
Signalbezeichnung
GND
NC
NC
DC 12 V
-6 (G)-
