3.1.2
4-Kanal-Empfänger

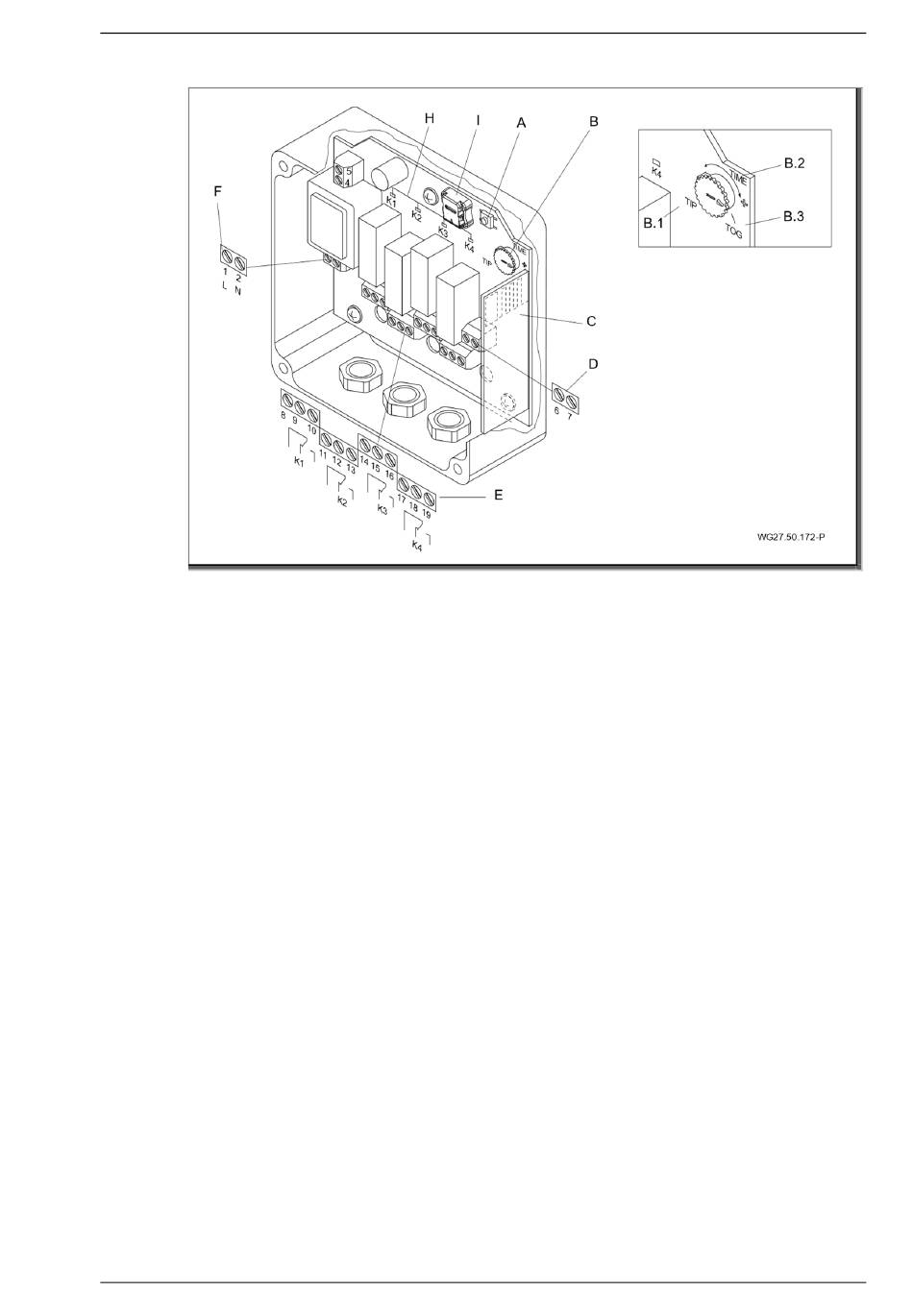

Abb. 2
Dieser Empfänger hat vier Umschaltkontakt-Relais K1 – K4 (E).
Jeder dieser Kontakte kann mit einem unterschiedlichen Modus
vereinbart werden. Der Modus wird beim Abstimmen mit dem
Handsender mit dem Stellrad (B) gewählt.
Stellrad Linksanschlag: Tastbetrieb
Stellrad Mittenstellung: Zeitschaltuhrbetrieb 1 – 90 min
Stellrad Rechtsanschlag: Schaltbetrieb/Dauer
Der abzustimmende Umschaltkontakt im Zusammenspiel mit der
Fernbedienung wird mit der Taste (A) und den Leuchtdioden (H)
ausgewählt.
Dieser Empfänger wird mit 230 V versorgt. Im speziellen Fall
wären auch AC/DC 12-24 V möglich.
Dieser Empfänger befindet sich in einem abgeschlossenen
Gehäuse und kann separat installiert werden. Die mitgelieferten
Schrauben und Dübel sind zur Wandbefestigung vorgesehen.
06|2020
Beschreibung
DE 11
