- Seite 1 Montage- und Betriebsanleitung Installation and operation manual BADU ® QUICK 09/ 05 VG 766.2400.050 1' 09/ 05 D/GB - BA VG 766.2400.050 1' 09/ 05 D/GB - BA...
- Seite 2 EG-Konformitätserklärung EC declaration of conformity im Sinne der EG-Maschinenrichtlinie 89 / 392 / EWG, Anhang II A as defined by machinery directive 89 / 392 / EEC, Annex II A Hiermit erklären wir, dass das Pumpenaggregat Herewith we declare that the pump unit Type : Type / Type Auftrags-Nr.:...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Allgemeines ....................2 General .....................9 2. Sicherheit....................4 Safety......................11 3. Transport und Zwischenlagerung .............6 Transportation and Intermediate Storage ..........13 4. Beschreibung....................6 Description....................13 5. Aufstellung / Einbau .................6 Placement / Installation................13 6. Inbetriebnahme..................14 Start-up .....................0 7. Wartung / Instandhaltung.................7 Maintenance ...................14 8. -
Seite 4: Montage- Und Betriebsanleitung Für ® Quick Kerzenfilter

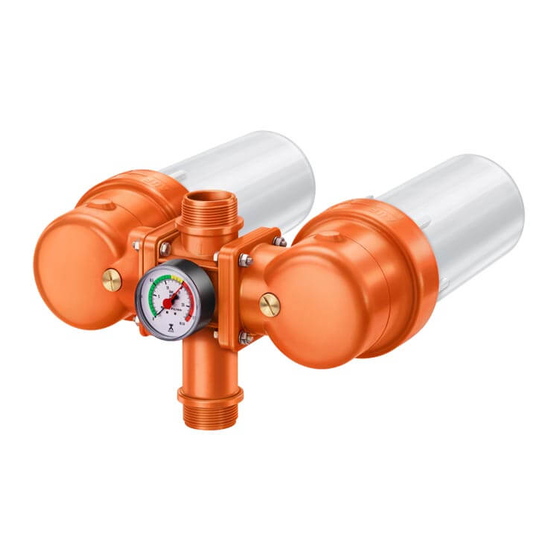

Kerzenfilter BADU QUICK Ursprungsland : Bundesrepublik Deutschland Einsatzbereich : Der BADU QUICK Kerzenfilter ist ausschließlich zur Filterung des Schwimm- badwassers in Verbindung mit einer Schwimmbadpumpe einzusetzen. Für andere Einsätze oder Zweckentfremdung ohne unsere Freigabe über- nimmt der Hersteller keinerlei Haftung ! Der BADU QUICK ist für kleine Schwimmbecken, Hot-Whirl-Pools, Sauna-... -
Seite 5: Ersatzteilliste Badu
Zeichnungen für Typ 1/ 2 / 4 Typ 1 Typ 4 Typ 2 Ersatzteilliste BADU QUICK ® Pos. Anzahl Benennung Pos. Anzahl Benennung Oberteil für Typ 2 und 4 O-Ring 11,5 x 2,4 Entlüftungsstopfen Kunststoff Entleerungsstopfen Kunststoff O-Ring 11,5 x 2,4 1/ 2 Unterteil für Typ 1 und 2 Sechskantmutter A2 M6... -
Seite 6: Sicherheit
Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbe- dingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal / Betreiber zu lesen und muss ständig am Einsatzort der Maschine / Anlage verfügbar sein. - Seite 7 ber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen. Dies kann, falls erforderlich, im Auftrag des Betreibers der Maschine durch den Hersteller / Lie- ferer erfolgen. Weiterhin ist durch den Betreiber sicherzustellen, dass der Inhalt der Betriebsanleitung durch das Personal voll verstanden wird.
-
Seite 8: Unzulässige Betriebsweisen
Spannungsrisse am Gewinde zu vermeiden. WICHTIG Bei BADU 90 muss das Gehäuse (8) des BADU QUICK 2 und 4 so montiert werden, dass sich das Manometer auf der Motorseite befindet. Dadurch kann der Deckel der BADU 90 abgeschraubt werden. -
Seite 9: Inbetriebnahme
Bei verschmutztem oder vollem Saugsieb geht die Förderleistung der Pumpe für den BADU QUICK zurück und verursacht Geräuschentwicklung. Der BADU QUICK darf nicht ohne Saugsieb der Pumpe in Betrieb genommen werden, da sonst der BADU QUICK verstopft. Bitte beachten Sie die Montage- und Betriebsanleitung der Pumpe für den BADU QUICK. -
Seite 10: Störungen
Störungen Bei Störungen kann ein Fehler in der Wartung und Instandhaltung oder im Ein- bau des BADU QUICK vorliegen. Bitte beachten Sie die Punkte 5, 6 und 7. Störungen können auch durch einen Defekt an der Pumpe auftreten, dazu muss die Montage- und Betriebsanleitung der Pumpe beachtet werden.
