MicroKeyer dt. Anleitung
PLAYBACK (Abspielen)

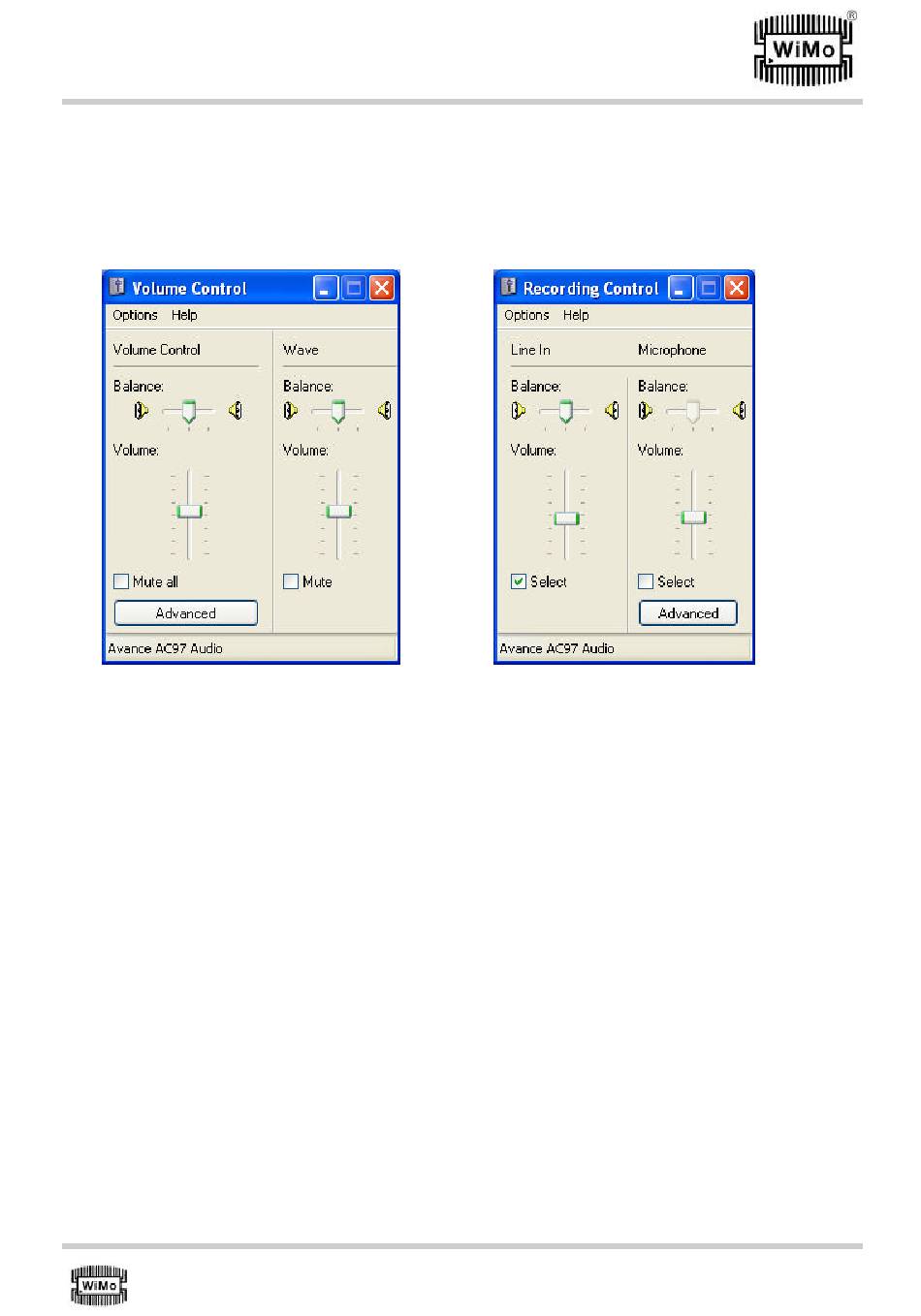

1. Öffnen Sie die Setzwerte von Windows Mixer und wählen die Setzwerte Playback.
2. Prüfen Sie „Volume Control" (Lautstärkereglung) und „Wave" (Frequenzlage).
3. Schieben Sie die Schieber halben Wegs.
4. Achten Sie darauf, daß die Regler nicht stummgelegt sind.
RECORDING (Aufzeichnen, Registrieren)
1. Öffnen Sie die Setzwerte von Windows Mixer und wählen die Setzwerte Recording.
2. Prüfen Sie „Line In" (Leitungseingang) und „Microphone" (Mike).
3. Schieben Sie die Schieber halben Wegs.
4. Wählen Sie Line In.
2. Umschaltung von US Device Router Audio
Die MK ist sehr stark im Umgang und Umschalten der Audio zwischen Rechner und Transceiver. Zur Be-
schreibung schauen Sie bitte auf Kapitel 12, USB Device Router / Audio.
3. Pegeleinstellungen auf MK und Transceiver
Es sind zwei Knöpfe zum Einstellen der Audio-Ansteuerpegel vorhanden.
1. Der erste ist mit „COMPUTER" bezeichnet und dient zum Einstellen des Audiosignalpegels, der zum
Eingang Line In am Rechner kommt.
2. Mit dem zweiten, der als „RADIO" markiert ist, justiert man den Audiosignalpegel, der zum AF IN oder
MIC IN am Transceiver kommt. Weil die Transceiver-Eingänge AF IN und MIC IN unterschiedliche Pegel
verarbeiten, muß der richtig bedämpfte Pegel für MIC IN mittels eines speziellen „Trimmers" justiert wer-
den. Auf der unteren Platine an der rechten Seite nahe dem Trafo befindet sich ein kleiner weißer Trim-
mer des Typs „screw driver" (Schraubendreher). Sie können den Zugang zu diesem Trimmer durch ein
kleines Loch an der rechten Seite des oberen Deckels gewinnen. Mit diesem Trimmer können Sie einen
Teil des Audiopegels (=NF-Spannung) aus dem Haupt-Poti RADIO an der Frontplatte der MK für Radio-
MIC IN wählen. Dieser Pegelteil (Spannungsteilwert) wird angelegt, wenn das audio routing „C" im tab
Router-Audio-Umschaltung gewählt wird. Das folgende Verfahren wird empfohlen:
a) Stellen Sie das Poti RADIO auf der MK auf ungefähr 3 Uhr.
b) Wählen Sie die routing „B" zum Senden aus dem Rechner (die Audio geht zu AF IN des Geräts), und
mittels der Windows-Mixer-Schieber stellen Sie auf den geeigneten (nicht übersteuerten) Pegel ein.
