MicroKeyer dt. Anleitung

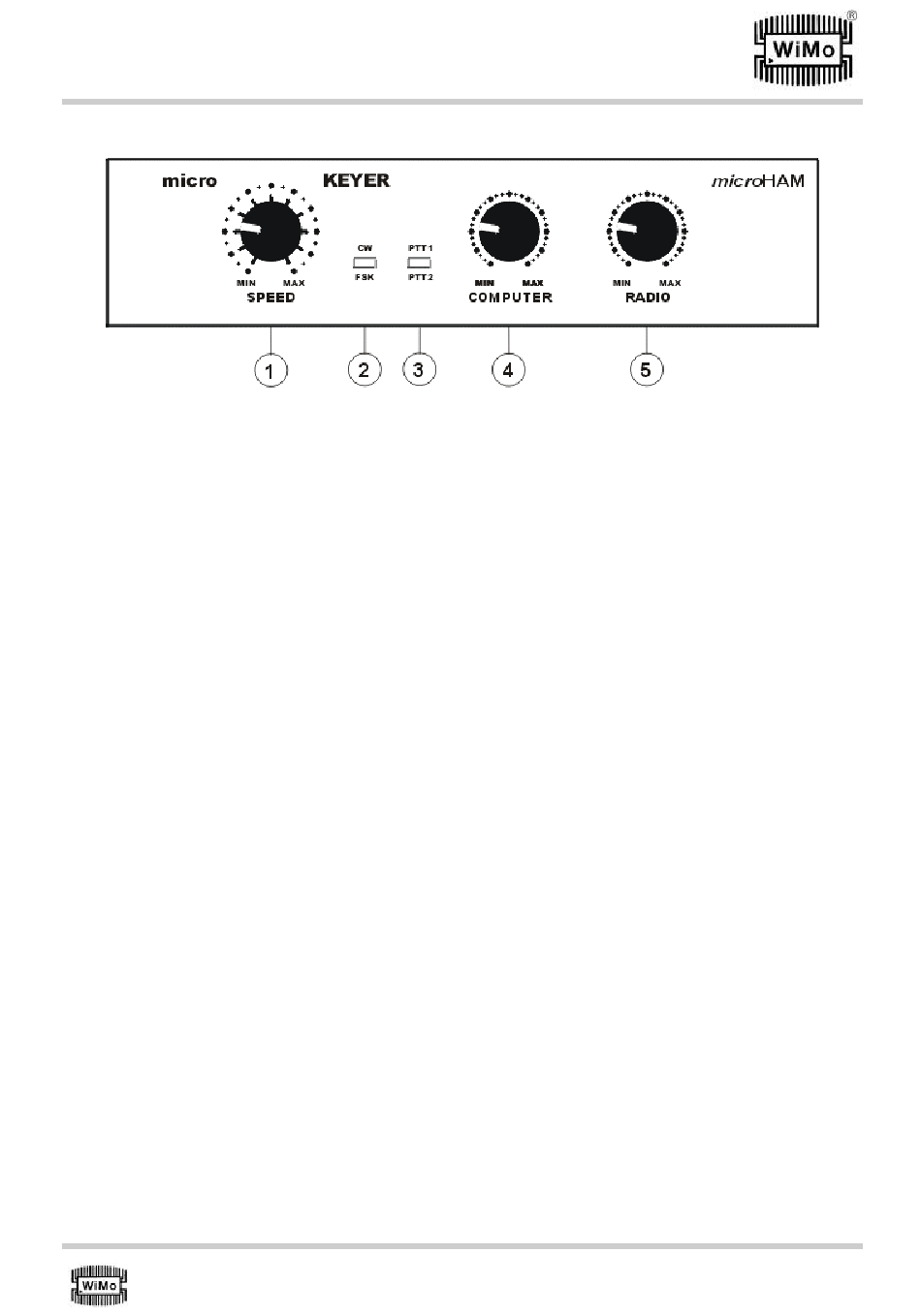

Frontplatte
(1) SPEED (Geschwindigkeit)
Knopf für die Geschwindigkeit der CW-Tasteinrichtung. Die Bereiche (MIN, MX) werden durch die Software
festgelegt.
(2) CW/FSK LED
Die rote Farbe deutet an, daß die CW-Tastleitung aktiv ist.
Grün zeigt an, daß die FSK-Tastleitung aktiv ist.
(3) PTT1/PTT2
Rot zeigt an, daß die Tastleitung PTT1 aktiv ist.
Grün zeigt an, daß die Tastleitung PTT2 aktiv ist.
Gelb leuchtet auf, wenn beide Tastleitungen PTT1 und PTT2 aktiv sind.
(4) COMPUTER (Rechner)
Das ist der Bedienknopf zum Einstellen des Ansteuerpegels für LINE IN der Soundkarte des Rechners.
(5) RADIO (Funkgerät)
Bedienknopf zum Einstellen des Eingangspegels AF IN des Transceivers oder des Mikrofons.
9. INSTALLATION und ANSCHLÜSSE
USB Device Router-Programmteil
Der Router muß installiert werden, bevor irgendein device driver (Gerätetreiber) installiert wird.
Fahren Sie „urouter_release_xx_xx.exe" (xx_xx ist die Version) von der CD zum Starten der Installierung.
Falls zuvor ein VCP driver eines microHAM USB interface installiert war, wird der Installierer das „FTDI U-
ninstaller" voranbringen, bevor die Installierung beendet wird. Falls Sie die Verwendung von VCP drivers von
USB interfaces aufrechterhalten wollen, nehmen Sie den Löschknopf.
Nach der Router-Installation ist es an der Zeit den driver (Treiber) zu installieren. Verbinden Sie die MK mit dem
Port USB am Rechner. Dann betreten Sie den Treiberplatz „\Program Files\microHAM\drivers\d2xx", wo driver
files (Treiberdateien) während der Router-Installierung ausgepackt wurden.
USB driver part (Treiber-Teil)
1. Schließen Sie das USB-Kabel an die Buchse KEYER USB (5) an, wobei Sie das zweite Ende des USB-
Kabels in den Computer-Port USB stecken. Die anderen Kabel belassen Sie unangeschlossen.
2. Es erscheint ein automatisches Wizard (Bildchen), klicken Sie Install aus dem spezifischen Platz.
C:\Program Files\microHAM\driver\d2xx
3. Warten Sie ab, daß der driver (Treiber) kopiert ist. Mit Windows XP wird während der Installation ein
driver certification dialog (=Treiberbestätigungsdialog) erscheinen. Ignorieren Sie diese Meldung und kli-
cken auf „Continue Anyway" (=auf jeden Fall fortsetzen).
4. Nach der erfolgreichen Installierung müßten Sie einen MK driver in Windows Control Pa-
nel/Hardware/USB sehen.
