Externe Tastatur - Wimo Microkeyer Anleitung

MicroKeyer dt. Anleitung
Rechner-Audioanschluß

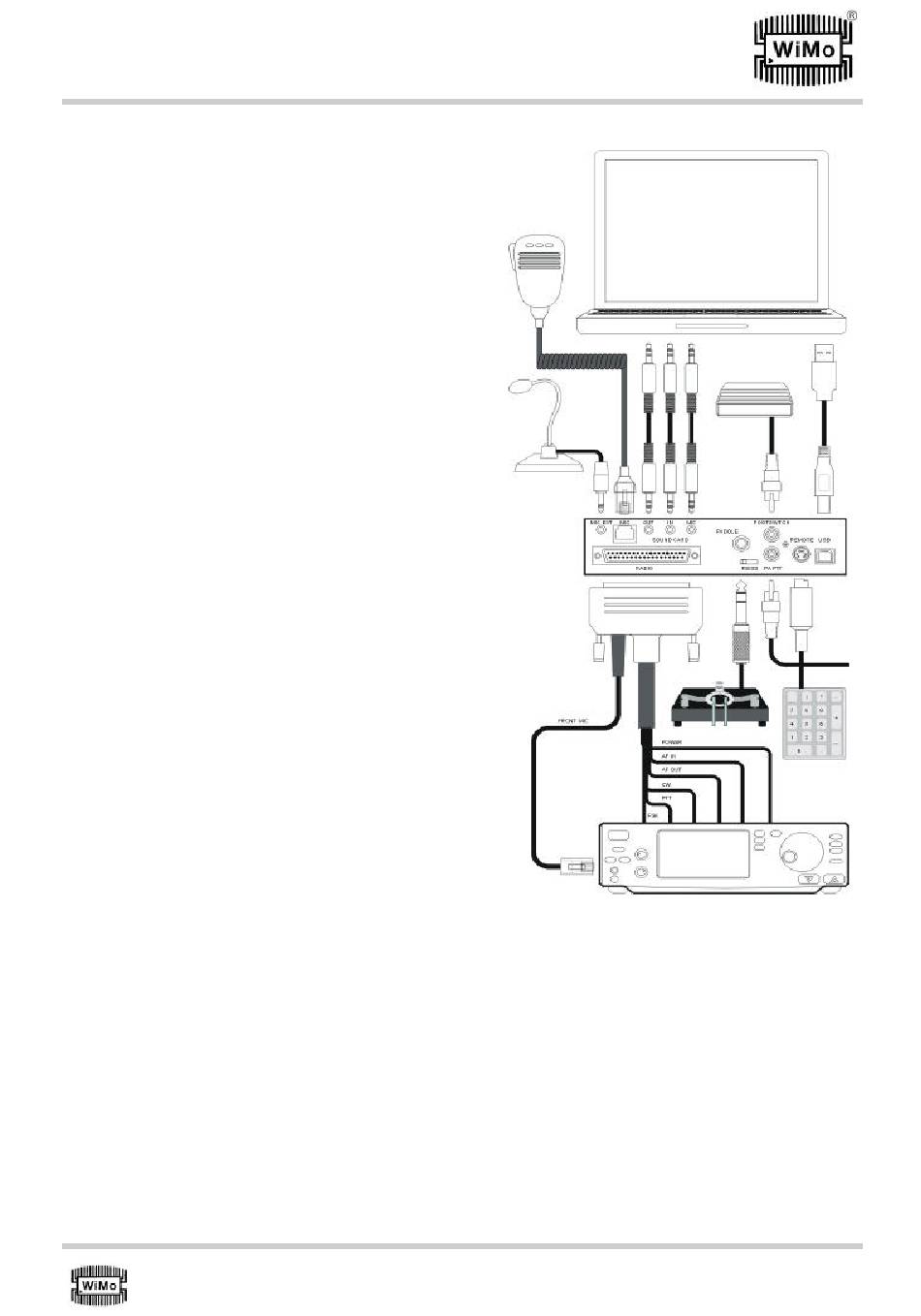

1. Stecken Sie die beiliegenden Audiokabel an die
Soundkarte und an die Buchsen an der Rückwand des
microKEYER. Da sind drei (3) Kabel angebracht. Die Kabel
sind identisch, wichtig ist nur die Reihenfolge der Verbin-
dungen:
A - LINE OUT der Soundkarte an die Buchse OUT (8)
der Soundkarte an der Rückwand der MK.
B - LINE IN der Soundkarte an die Buchse IN (9) der
Soundkarte an der Rückwand der MK.
C - LINE MIC IN der Soundkarte an die Buchse MIC (10)
der Soundkarte an der Rückwand der MK.
Transceiver-Anschluß
1. Schalten Sie den Transceiver und die Stromver-
sorgung (Netzgerät) des Transceivers aus (=OFF).
2. Stecken Sie den Stecker DB37 des Radiokabels
(Funk gerätekabels) in die Buchse DB37 auf der MK.
3. Stecken Sie alle Stecker des Kabelsatzes an die
zugehörigen Buchsen an der Rückwand Ihres Transcei-
vers. Jeder aus diesem Radiokabel kommende Stecker hat
dieselbe Markierung wie die passende Buchse an Ihrem
Transceiver.
4. Stecken Sie das vom Stecker DB37 des Radioka-
bels kommende Mikrofonkabel in die Mikrofonbuchse an
der Front platte des Transceivers.
5. Stecken Sie Ihr Originalmikrofon an die Buchse
RJ45 auf der MK, die an der Rückwand der MK sitzt.
6. Falls das Radiokabel mit Zuleitungen für eine ex-
terne Stromspeisung versehen ist, schließen Sie diese
Leitungen an die Klemmen der Stromversorgung +13,5
und GND (Masse) an. Achten Sie auf die Polung.
7. Schalten Sie die Stromquelle (Netzgerät) des
Transceivers, sowie den Transceiver, ein (=ON). Innerhalb
2 Sekunden wird die grüne LED für FSK kurz blinken. Das
bedeutet, daß alle MK-Parameter aus ihrem Speicher ge-
laden worden sind, und die MK betriebsbereit ist.
Anschluß von Zubehör
1. Stecken Sie einen Tasthebel an die Buchse PADDLE (11). Falls der Tasthebel vertauscht ist, können Sie
ihn durch Setzwerte auf dem Programm USB Device Router, das nachstehend beschrieben wird, korri-
gieren.
2. Stecken Sie den Fußschalter in die Buchse FOOTSWITCH (12).
3. Stecken Sie die Tastleitung des Leistungsverstärkers in die Buchse PAPTT (3). Achten Sie darauf, daß
Sie den Schiebeschalter RE/SS (2), der auf Seite 10 beschrieben ist, richtig eingestellt haben.
4. Stecken Sie eine Tastatur PS/2 oder ein Tastenfeld PS/2 an die Buchse REMOTE (4).

EXTERNE TASTATUR

Die MK bietet die Möglichkeit FSK- und CW-Signale mit der direkt angeschlossenen Tastatur PS2 zu erzeugen.
Zum Abspielen gespeicherter CW-Meldungen genügt das numerische Tastenfeld PS/2.
Der Tastatur-Eingang weist zwei Betriebsarten auf: CW und RTTY. Der default-Modus (Start-Betriebsart) beim
Stromeinschalten ist CW (Telegrafie). Der Benutzer kann mittels der Taste „CAPS LOCK" die Betriebsarten
umschalten.
