MicroKeyer dt. Anleitung
Ist ein Rechner (Computer) , der mit Windows OS ausgestattet ist, angeschlossen, und läuft das Programm
„microHAM USB Device Rout er", so arbeitet die MK wie zuvor, plus als eine Schnittstelle (Interface). Sie trans-
feriert (überträgt) alle vom Computer-Logging-Programm erzeugten digitalen und analogen Signale zum Trans-
ceiver und zurück. Die Kompatibilität (Verträglichkeit) mit Logging-Softwaren wird durch Benutzung virtueller
serieller Ports gewährleistet, die vom Router-Programm erzeugt werden. Der Router überwacht kontinuierlich
diese virtuellen Ports, loggt jedes Ereignis darauf, und transferiert all diese Ereignisse via USB zur MK. MK
sortiert diese Daten und schickt sie zurück zu den körperlichen Ports des Transceivers, als CAT, FSK, CW und
umgekehrt.

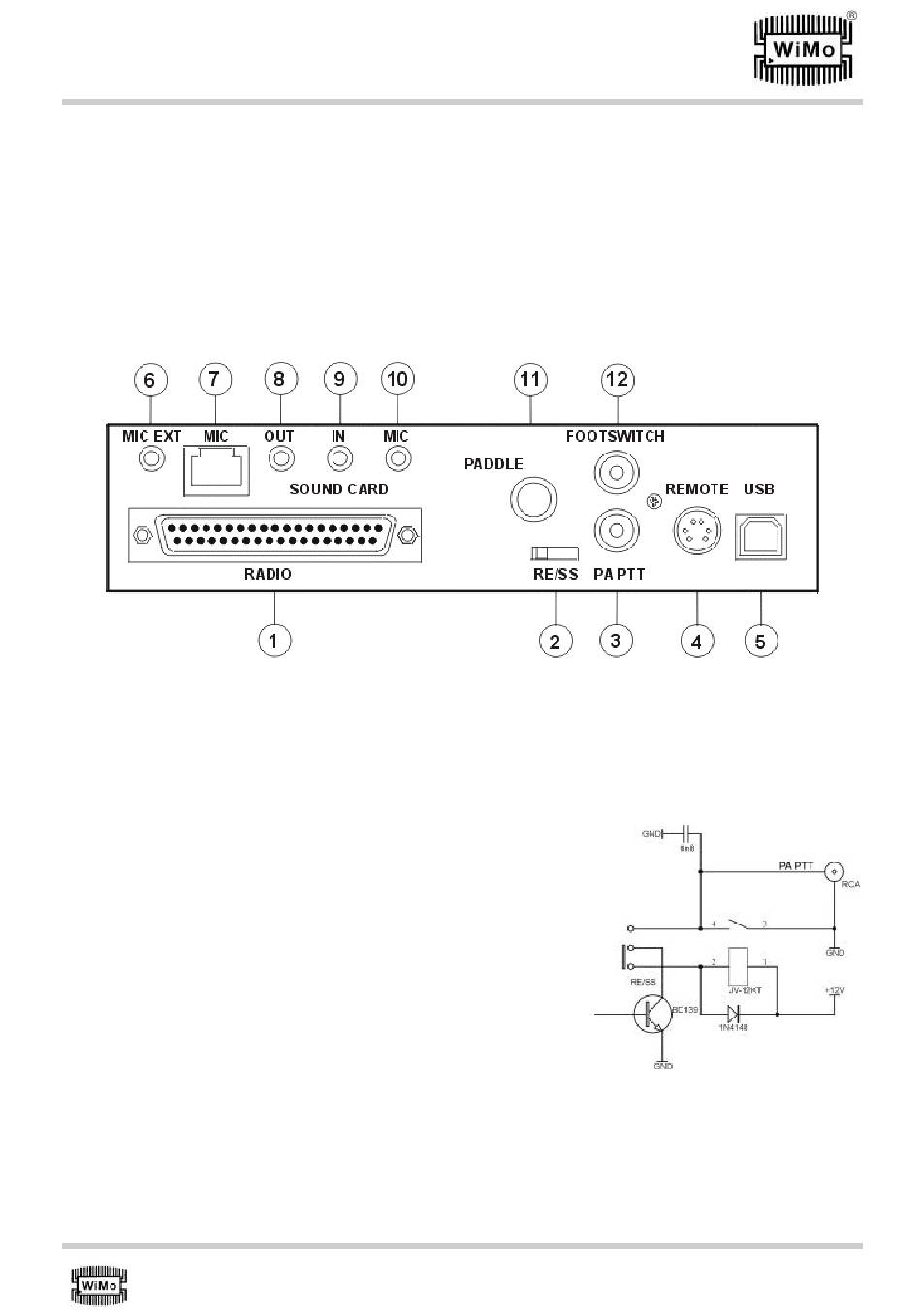

8. Beschreibung der Front und Rückseite
Alle Steckverbinder (Buchsen) zum Anschließen von Rechner, Funkgerät und Zubehöreinrichtungen sitzen an
der Rückwand der MK.
(1) RADIO
Das ist die Buchse DB37F für die Verbindungen zum Funkgerät. Eine Einzelbeschreibung können Sie im An-
hang A finden.
(2) RE/SS
Schalter für Tastmodus-Ausgang für PA-Ausgang.
RE – Relaiskontakt
SS – Transistor-Kollektor
Befindet sich der Schiebeschalter in der Stellung SS, ist der offene Kollek-
tor des Schalttransistors mit der Ausgangsbuchse PAPTT verbunden. Der
Transistor verträgt eine Schaltlast von maximal 48 V/1,5 A. Diese Stellung
ist für alle modernen Leistungsverstärker mit elektronischer Tastung vor-
gesehen. Schauen Sie in das Handbuch Ihres Verstärkers (PA), falls das
Erden des Tasteingangs die PA in den Zustand TX umschaltet. Achten Sie
auch auf die Leistungsbemessung dieses Eingang, daß dort nicht die
Transistor-Bemessung überschritten wird. Andernfalls schieben Sie den
Schiebeschalter in die Stellung RE. Diese Position verdrahtet einen Re-
laiskontakt mit PA PTT RCA bei einer Bemessung von maximal 125 V
Wechselspannung/1 A bzw. 60 V Gleichspannung/2 A.
(3) PA PTT
PTT-Ausgang für Leistungsverstärker. Der Ausgang hängt von der Stellung des Schalters RE/SS ab.
Buchse RCA
Spitze – Signal
Hülse – Erdung
