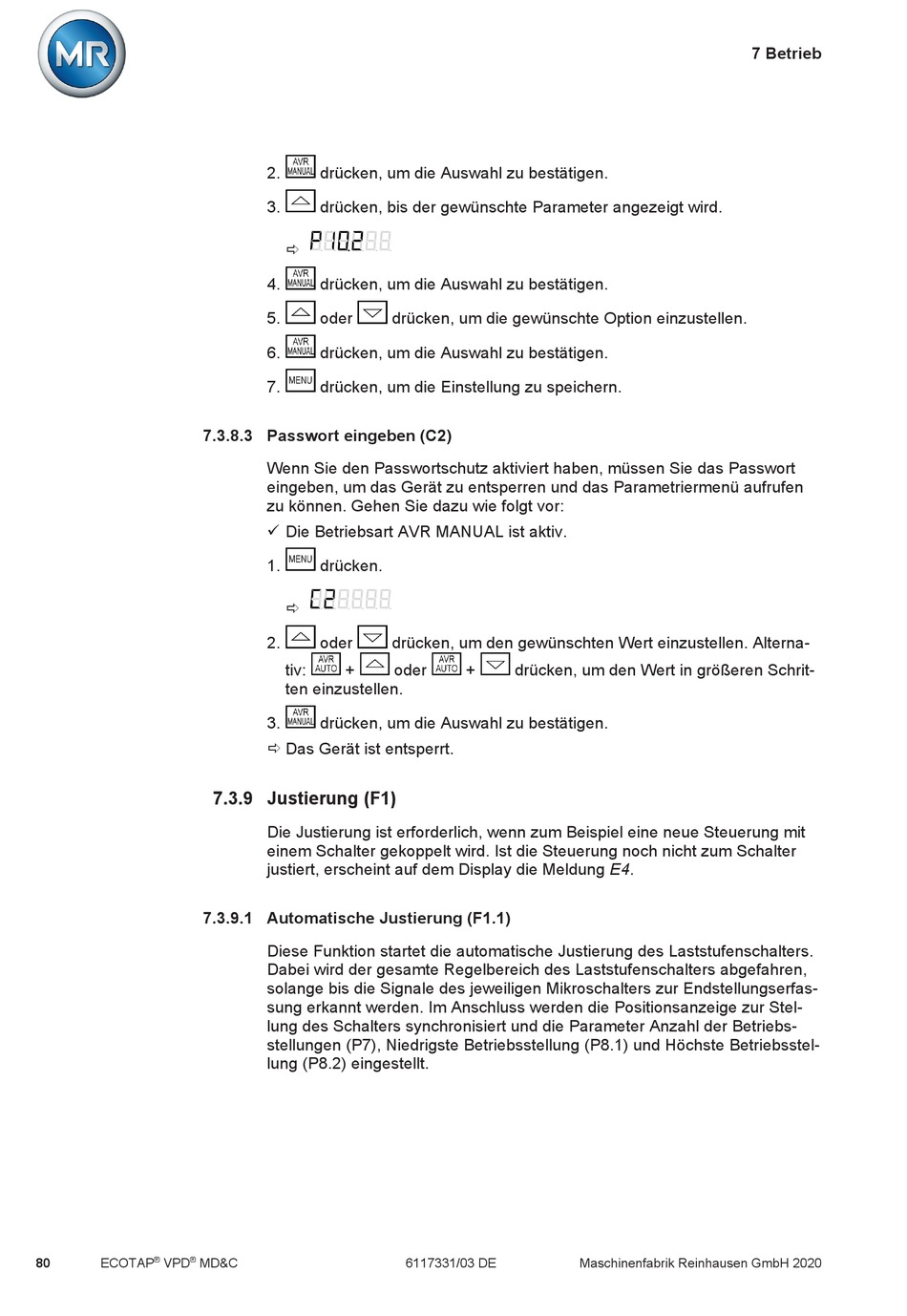

7.3.8.3 Passwort eingeben (C2)
7.3.9.1 Automatische Justierung (F1.1)
®
®
80
ECOTAP
VPD
MD&C
2.
drücken, um die Auswahl zu bestätigen.
3.
drücken, bis der gewünschte Parameter angezeigt wird.
ð
4.
drücken, um die Auswahl zu bestätigen.
5.
oder
6.
drücken, um die Auswahl zu bestätigen.
7.
drücken, um die Einstellung zu speichern.
Wenn Sie den Passwortschutz aktiviert haben, müssen Sie das Passwort
eingeben, um das Gerät zu entsperren und das Parametriermenü aufrufen
zu können. Gehen Sie dazu wie folgt vor:
ü Die Betriebsart AVR MANUAL ist aktiv.
1.
drücken.
ð
2.
oder
tiv:
+
ten einzustellen.
3.
drücken, um die Auswahl zu bestätigen.
ð Das Gerät ist entsperrt.
7.3.9 Justierung (F1)
Die Justierung ist erforderlich, wenn zum Beispiel eine neue Steuerung mit
einem Schalter gekoppelt wird. Ist die Steuerung noch nicht zum Schalter
justiert, erscheint auf dem Display die Meldung E4.
Diese Funktion startet die automatische Justierung des Laststufenschalters.
Dabei wird der gesamte Regelbereich des Laststufenschalters abgefahren,
solange bis die Signale des jeweiligen Mikroschalters zur Endstellungserfas-
sung erkannt werden. Im Anschluss werden die Positionsanzeige zur Stel-
lung des Schalters synchronisiert und die Parameter Anzahl der Betriebs-
stellungen (P7), Niedrigste Betriebsstellung (P8.1) und Höchste Betriebsstel-
lung (P8.2) eingestellt.
drücken, um die gewünschte Option einzustellen.
drücken, um den gewünschten Wert einzustellen. Alterna-
oder
+
drücken, um den Wert in größeren Schrit-
6117331/03 DE
Maschinenfabrik Reinhausen GmbH 2020
