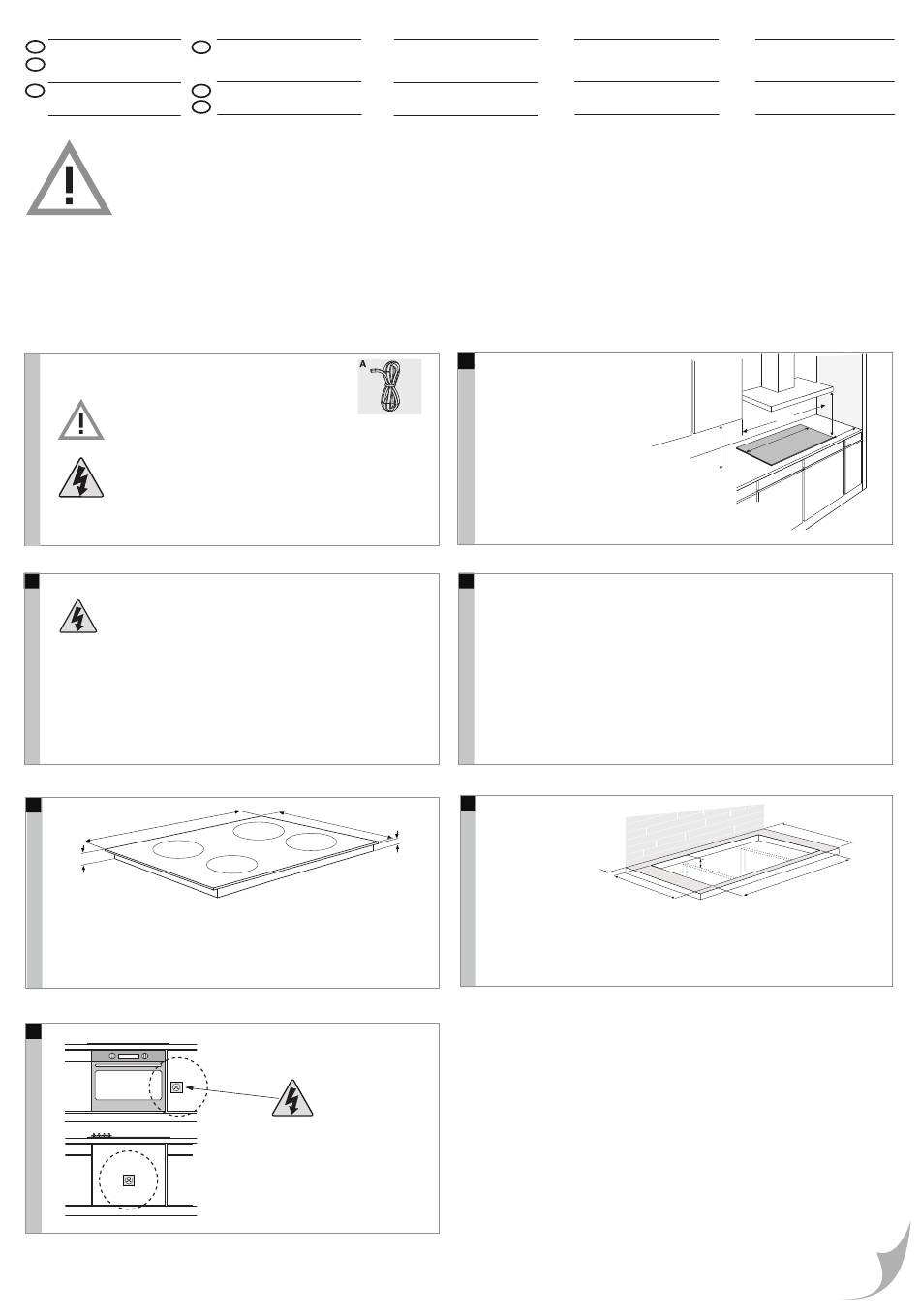

Atag HI6471D1 Installationsanleitung

NL GB
Installatievoorschrift
BE Inductiekookplaten
DE FR
Installationsanleitung
Induktionskochfeltd
BE
Dit toestel mag alleen door een erkend installateur worden aangesloten. Lees de veiligheidsvoorschriften.
Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden! Bitte lesen Sie die Sicherheitsbestimmungen.
The fitting of the appliance should only be carried out by a registered Corgi qualified installer. Please read the safety regulations.
Cet appareil ne peut être installé que par un technicien gazier agréé. Lisez les instructions de sécurité.
Voorbereidingen voor montage/Vorbereitung der Montage/Preparations for installation
Préparation avant installation
Gebruikte pictogrammen/Verwendete Piktogramme/Pictograms used
Pictogrammes utilisés
Belangrijk om te weten/Wichtig zu wissen
Important information/Important à savoir
Elektrische aansluiting/Elektrische anschluß
Electrical connection/Branchement électrique
05
Dit toestel moet altijd geaard zijn/Dieses Gerät muß jederzeit geerdet sein
This appliance must be earthed/Cet appareil doit être mis à la terre
De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.
Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen.
The electrical connection must comply with national and local regulations.
Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
A
D
A (mm) B (mm) C (mm) D (mm)
HI6471D1 600 520
oven
Installation instructions
Induction hobs
Instructions d'installation
Plaque de cuisson induction
B
53 57
Bereikbaarheid!
Zugänglichkeit!
Accessibility!
Accessibilité!
Vrije ruimte rondom toestel
Freier Raum rundum das Gerät
Free space around appliance
Espace libre autour de l'appareil
A (mm) C (mm) D (mm)
min. 650 min. 450 min. 40
Aansluitwaarden/Anschlussleistung/Connected load/Charge connectée
HI6471D1
C
A (mm)
HI6471D1 560
C
05
L1 (W) L2 (W) L3 (W) Total load (W)
3680 3680
E
D
C
B (mm) C (mm) D (>mm) E (>mm)
600 490 40 55
A
min.
B+D
D
B
B
A
