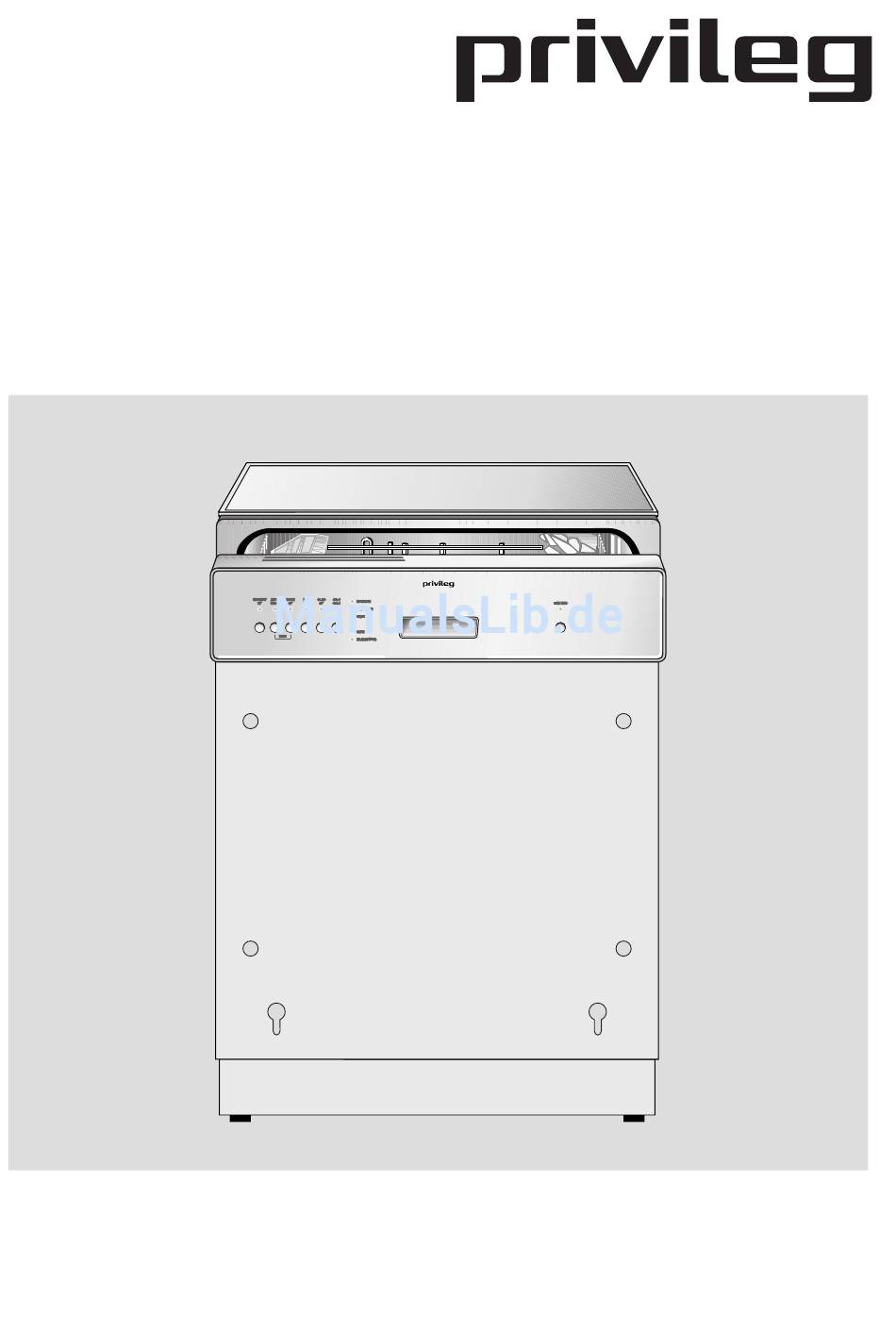

- Seite 1 Geschirrspüler 6500 i Integrierbares Modell Gebrauchsanweisung...
-
Seite 2: Transportsicherungen Entfernen
Informationen Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie ei- Überzeugen Sie sich selbst: auf unsere nen Transportschaden feststellen, neh- Produkte ist Verlass. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise und Warnungen ....... 4/5 Hinweise zum Umweltschutz ........6 Wirtschaftlich und umweltbewusst spülen . -
Seite 4: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchs- anweisung übergeben wird, damit der neue Besitzer sich über die Arbeitswei- se des Gerätes und die diesbezüglichen Hinweise informieren kann. - Seite 5 forderlich, so muss die Geschirrspül- • Vergewissern Sie sich vor Verwen- maschine vorher ausgeschaltet dung von Spezialsalz, Reinigungs- werden. sowie Klarspülmittel, dass der Her- Achtung! Es kann je nach Programm- steller dieser Produkte deren Einsatz phase heißer Dampf austreten. Haushaltsgeschirrspülern aus- drücklich erlaubt.
-
Seite 6: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Entsorgung der Verpackung Entsorgung des Altgerätes Warnung: Damit von dem ausgedienten Verpackungen und Packhilfsmittel un- Gerät keine Gefahr mehr ausgehen serer Elektro-Großgeräte sind mit Aus- kann, vor der Entsorgung unbrauchbar nahme Holzwerkstoffen machen. recyclingfähig und sollen grundsätzlich Dazu Gerät von der Netzversorgung der Wiederverwertung zugeführt wer- trennen und das Netzanschlusskabel... -
Seite 7: Wirtschaftlich Und Umweltbewusst Spülen
Wirtschaftlich und umweltbewusst spülen • Schließen Sie den Geschirrspüler nur • Wenn Sie mit geringerer Beladung dann an Warmwasser an, wenn Sie spülen, berechnet die Beladungser- eine Warmwasseranlage haben, die kennung die erforderliche Wasser- nicht elektrisch beheizt wird. menge verkürzt •... -
Seite 8: Geräteansicht
Geräteansicht Deckendusche Gummidichtung für Ankopplung des Was- serzulaufs zum oberen Sprüharm Sprüharme Sprüharme Härtebereichsschalter Vorratsbehälter für Spezialsalz Behälter für Reinigungsmittel Vorratsbehälter Typschild Siebe für Klarspüler Achtung! Die integrierbaren Modelle werden ohne Arbeitsplatte geliefert... -
Seite 9: Installation
Installation Aufstellen des Geschirrspülers • Geschirrspüler muss standsicher und • Wird der Geschirrspüler direkt neben waagrecht ausgerichtet auf festem einem Gas- oder Kohleherd aufge- Boden aufgestellt werden. stellt, muss zwischen Herd und Ge- • Die beiden vorderen Schraubfüße mit schirrspüler eine wärmeisolierende, Schraubendreher herausschrauben, nicht brennbare Platte bündig zur... -
Seite 10: Wasserzulauf
Anschließen des Geschirr- • Damit die Wasserentnahme in der Kü- che nicht eingeschränkt wird, emp- spülers fehlen wir, einen zusätzlichen Wasserhahn zu installieren oder an Wasserzulauf den vorhandenen Wasserhahn ein Der Geschirrspüler hat Sicherheitsein- Abzweigstück anzubauen. richtungen, die den Rückfluss von Spül- •... -
Seite 11: Wasserablauf
Wasserablauf Verlängerungsschläuchen, höchstens 3 Meter waagerecht verlegt Ablaufschlauch sein dürfen, beträgt die maximal zuläs- Der Ablaufschlauch wird zweckmäßi- sige Abpumphöhe 85 cm. gerweise fest installiert. Die Abflusshö- Verlegen der Schläuche he muss zwischen 40 und 100 cm liegen. Genügender Abflussquerschnitt Wasserzu- und -ablaufschlauch sind muss gewährleistet sein. -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Erforderliche Absicherung: 10 A - LS-L- Schalter. • Gemäß technischen schlussbedingungen der Elektrizitäts- Das Gerät entspricht den VDE Vor- unternehmen darf ein Festanschluss schriften. an das elektrische Netz nur von einem zugelassenen Elektroinstallateur Besondere Vorschriften des örtli- durchgeführt werden. chen Elektrizitätswerkes sind ge- nauestens zu beachten. -
Seite 13: Aufstellen Und Anschließen Des Geschirrspülers
Aufstellen und Anschließen des Geschirrspülers Anschlusstechnik Die Einplanung der Anschlüsse für Was- Natürlich können diese Beispiele nur serzu- und -ablauf, sowie Strom, muss Empfehlungen sein, denn maßgebend immer seitlich vom Geschirrspüler erfol- sind die Gegebenheiten am Aufstellort, gen. Hinter dem Gerät ist kein Platz da- die schon vorhandenen Anschlüsse so- für vorhanden. -
Seite 14: Beschreibung Der Bedienblende
Beschreibung der Bedienblende 1 Programm-Tasten 2 4in1 / 3in1-Taste 3 Kontroll-Anzeigen 4 Türgriff 5 Ein / Aus-Taste 6 Funktions-Tasten 7 Programm-Ablaufanzeige Hinweis: Das Spülprogramm und die Temperatur sind richtig eingestellt, wenn die entsprechende Programm-Taste gedrückt wurde. -
Seite 15: Bedienung / Einstellen Der Programme
Bedienung / Einstellen der Programme 1 Programm-Tasten 6 Funktions-Tasten Durch Drücken der entsprechenden Ta- Diese Tasten haben 3 Funktionen. ste wählen Sie das gewünschte Spül- Zusätzlich zu den aufgedruckten Spül- programm. Das gewählte Programm ist programmen kann mit diesen Tasten, in eingeschaltet, wenn die darüber liegen- Kombination mit dem EIN/AUS-Schalter de Lampe leuchtet. -
Seite 16: Inbetriebnahme
Inbetriebnahme Vor der ersten Inbetriebnahme Sie haben 2 Möglichkeiten, das Was- ser zu enthärten: Entfernen Sie vor Inbetriebnahme alle • Wenn Sie Reinigungsmittel verwen- Klammern, mit denen die Geschirrkörbe den, welches bereits Salzersatzstoffe für den Transport gesichert werden. enthält, wird nur dieses Reinigungs- Führen Sie dann folgende Schritte mittel in den Behälter für Reinigungs- durch:... - Seite 17 Wenn für die Verwendung von Reini- gungsmittel inkl. Spezialsalz Wasserenthärter elektronisch auf „1“ eingestellt wird, dann wird damit die Kontroll-Anzeige für Spezialsalz abge- schaltet. Verwenden Sie nur Spezialsalz für Ge- schirrspüler. Füllen Sie niemals andere Salzarten (z.B. Speisesalz) oder Ge- schirrspülreiniger in den Salzvorratsbe- hälter.
- Seite 18 7. Programmtasten „AUTOMATIC“ und Der Wasserenthärter wird mechanisch mit dem Härtebereichsschalter und zu- „BLITZ 60°“ gleichzeitig drücken und sätzlich elektronisch mit den Tasten des gedrückt halten. Bedienfeldes eingestellt. Die LED-Anzeigen der Programmta- sten „INTENSIV 70°“, „AUTOMATIC“ 1. Geschirrspüler muss ausgeschaltet und „BLITZ 60°“...
-
Seite 19: Spezialsalz
Spezialsalz einfüllen 6. Verschlusskappe im Uhrzeigersinn bis zum Anschlag zudrehen, sonst Wenn Sie Reinigungsmittel und Spezial- gelangt Spezialsalz ins Spülwasser. salz getrennt verwenden, füllen Sie Spe- Trübe Gläser könnten die Folge sein. zialsalz ein: 7. Nach jeder Spezialsalz-Einfüllung – Vor der ersten Inbetriebnahme des muss unbedingt Spülpro-... -
Seite 20: Klarspüler
Klarspüler Klarspülerzulauf einschalten (nur möglich bei ausgewählter Durch den Klarspüler erhält man fle- 3in1 Funktion) ckenfreies, glänzendes Geschirr und klare Gläser. Ist die 3in1 Funktion nicht ausgewählt, Sie haben 2 Möglichkeiten, Klarspü- ist der Klarspülerzulauf immer einge- ler zuzuführen: schaltet. •... -
Seite 21: Klarspüler Einfüllen
Klarspüler einfüllen Die Anzeige ENDE zeigt die momen- tane Einstellung an: Verwenden Sie nur Marken-Klarspüler für Geschirrspüler. Anzeige ENDE Klarspülerzulauf eingeschaltet Wenn Sie Reinigungsmittel und Klar- leuchtet: spüler getrennt verwenden, füllen Sie Anzeige ENDE Klarspülerzulauf ausgeschaltet Klarspüler ein: leuchtet nicht: (Voreinstellung ab Werk) –... -
Seite 22: Klarspülerdosierung Einstellen
Klarspülerdosierung einstellen 4. Klarspüler genau bis zur gestrichel- Beim Geschirrspülen wird aus dem Vor- ratsfach Klarspüler ins Spülwasser ab- gegeben. Die Dosierung können Sie von 1-6 einstellen. Vom Werk ist die Dosie- rung auf „4“ eingestellt. Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, milchige Flecken oder angetrocknete Wassertropfen zu sehen sind. -
Seite 23: Bedienung / Handhabung
Bedienung / Handhabung Besteck und Geschirr ein- • Bevor Sie das Geschirr einordnen, sollten Sie: ordnen – grobe Speisereste entfernen. Zum Spülen im Geschirrspüler nicht – Töpfe mit eingebrannten Speisere- geeignet: sten einweichen. • Beachten Sie beim Einordnen des • Bestecke mit Holz-, Horn-, Geschirrs und Bestecks: Porzellan- oder Perlmuttgriffen –... - Seite 24 Besteckgitters weggelassen werden. stigste Einordnung ausprobieren, um das Fassungsvermögen voll auszunut- zen. Das haben Sie sicher bald im Griff. Besteckkorb Achtung! Lange, spitze Besteckteile stellen im Besteckkorb, besonders für Kinder, eine Gefahrenquelle dar. Sie müssen daher in den Oberkorb gelegt werden. •...
-
Seite 25: Einordnen Im Unteren Korb
• Beide Griffteile wieder zusammen- • Große und schwere Geschirrteile wie klappen. Teller, Schüsseln, Töpfe usw. in den Unterkorb einordnen. • Um größeres Geschirr leichter einzu- ordnen, können die Stegreihen der Einordnen im unteren Korb hinteren Tellereinsätze umgeklappt Stark verschmutztes, größeres Ge- werden. -
Seite 26: Einordnen Im Oberen Korb
Einordnen im oberen Korb • Wein-, Sekt- sowie Cognacgläser in die Ausschnitte der Tassenauflagen Empfindliche kleinere Geschirrteile wer- lehnen bzw. hängen. den im Oberkorb schonend gereinigt. • Oberkorb bis zum Anschlag heraus- ziehen. • Kleine, leichte empfindliche Geschirr- teile wie Untertassen, Tassen, Gläser, sowie temperaturbeständige Kunst- stoffteile in den Oberkorb einordnen. -
Seite 27: Oberkorb In Der Höhe Verstellen
Oberkorb in der Höhe verstellen Der Oberkorb ist höhenverstellbar. Im abgesenkten Zustand beträgt die Geschirrhöhe – im Oberkorb max. 24 cm. – im Unterkorb max. 29 cm. Im angehobenen Zustand beträgt die Geschirrhöhe – im Oberkorb max. 22 cm. – im Unterkorb max. 30 cm. Je nach Modell ist das Gerät mit dem Oberkorb „Variante 1“... -
Seite 28: Vor Dem Spülen Überprüfen
Vor dem Spülen überprüfen Achtung : Legen Sie Tabletten niemals in den • Sind alle Geschirrteile richtig einge- Innenraum des Geschirrspülers oder ordnet? Das ist besonders bei leich- den Besteckkorb, da dadurch die Ge- ten Teilen wichtig, damit sie bei der schirrspülleistung verringert wird. -
Seite 29: Reiniger Einfüllen
anzeigen überflüssig. Stellen Sie die Deckel springt auf. niedrigste Wasserhärteneinstellung ein. Wenn Sie keine 3-in-1 Produkte mehr verwenden wollen, gehen Sie bitte wie folgt vor: • Schalten Sie die 3in1 Funktion aus. • Füllen Sie wieder die Behälter für Salz und Klarspüler. -
Seite 30: 4In1/ 3In1 - Taste
4in1 / 3in1 -Taste Wenn die Zusatzfunktion einmal dazu- gewählt wurde, bleibt sie für alle weite- Ihr Gerät ist mit einer speziellen Zusatz- ren Spülvorgänge solange erhalten, bis funktion ausgestattet, die die optimale sie durch erneutes Drücken der Taste Nutzung von 3-in-1 Reinigungsmitteln wieder gelöscht wird. -
Seite 31: 50°C-Spülprogramme Und Kompaktreiniger
50°C-Spülprogramme und Spülprogramm mit Automatik Kompaktreiniger Bei dem AUTOMATIC-Programm wird über die Trübung des Spülwassers fest- Reinigungsmittel für Geschirrspüler las- gestellt, wie stark das Geschirr ver- sen sich anhand ihrer chemischen Zu- schmutzt ist. sammensetzung in zwei Grundtypen Bei geringer Beladung und leichter Ver- einteilen: schmutzung des Geschirrs dauern die •... -
Seite 32: Spülprogramm
Spülprogramm Spülprogramm starten programm wechseln, drücken Sie kurz die Taste des neuen Spülprogramms. 1. Überprüfen Sie, ob Geschirr und Be- Ein Wechsel des Spülprogramms zu ei- steck im Geschirrspüler so eingeord- nem späteren Zeitpunkt ist nur über ei- net sind, dass die Sprüharme sich Programmabbruch möglich frei drehen können. -
Seite 33: Kurzanweisung
Geschirrspüler ausschalten Kurzanweisung Geschirrspüler erst ausschalten, wenn Die wichtigsten Handgriffe bei der Inbe- in der Programmablaufanzeige ENDE triebnahme des Gerätes sind folgende: leuchtet. 1. EIN/AUS-Taste drücken. LED-Anzei- 1. Wasserzulauf- und -ablaufschlauch ge erlischt. anschließen. Achtung: 2. Netzstecker in die Steckdose ein- Beim Öffnen der Tür, unmittelbar stecken. -
Seite 34: Pflege Und Wartung
Pflege und Wartung Auf keinen Fall handelsübliche Möbel- ziehen. pflege- oder aggressive Reinigungsmit- tel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Was- serzulauf gelegentlich auf Verschmut- zungen kontrollieren gegebenenfalls reinigen. -
Seite 35: Gehäuse-Pflege
Achtung: Die Siebe können nach den Beschrei- Ohne Siebe darf auf keinen Fall gespült bungen der vorangegangenen Seiten werden. herausgenommen und gereinigt wer- Niemals versuchen, die Sprüharme zu den. Eventuelles Restwasser sorgfältig entfernen, da der Geschirrspüler da- herauswischen. durch Schaden nehmen kann. Eventu- Nach erfolgter Reinigung, Wasserhahn verstopfte Düsen... -
Seite 36: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Ablaufschlauch korrekt ver- legt? ner Störungen • Ist der Siphon verstopft? Siphon reini- Wenn Sie unsere Ratschläge beachten, gen. werden Sie immer Freude an Ihrer Ge- Löschen der Fehleranzeige: schirrspülmaschine haben. Nachdem der Fehler behoben ist, Gerät Sollte trotzdem eine Störung auftreten, aus- und wieder einschalten. - Seite 37 • Sind die Düsen der Sprüharme teil- • Ist der Deckel des Salzvorratsbehäl- weise verstopft? ters richtig geschlossen? • Ist der Salzbehälterdeckel richtig ge- • Ist die Wasserenthärtungsanlage rich- schlossen? tig eingestellt? ... das Geschirr nicht trocken wird ... beim Spülen Pfeifgeräusche zu hö- und ohne Glanz bleibt? ren sind? •...
-
Seite 38: Kundendienst
Produkt-Nummer den, so verständigen Sie bitte unseren d) Privileg-Nummer -- Technischen Kundendienst -- „Profectis“. Die Produkt- und Privileg-Nummer finden Sie auf dem Geräte-Typen- Die Kundendienst-Adressen der nächst- schild an der rechten Seite der Innen- gelegenen Servicestelle finden Sie im tür (s. -
Seite 39: Technische Daten / Abmessungen
Technische Daten / Abmessungen Technische Daten: Bei Wasserdruck über 10 bar muss ein Druckminderventil vorgeschaltet wer- Fassungsvermögen 12 Maßgedecke den. Auskunft erteilt der Kundendienst. Durchflusserhitzer 2035 Watt Ablaufpumpe 30 Watt Gerät nur senkrecht transportieren (z.B. Umwälzpumpe 150 Watt bei Wohnungswechsel). Spannung 220-230 Volt 50 Hz... -
Seite 40: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. -
Seite 41: Programmwahl
Programmwahl Wenn Ihr Geschirr so aussieht, wählen Sie ein Intensiv-Programm ein Normal- oder Bioprogramm ein Blitz- oder Glasprogramm... -
Seite 42: Programmübersicht
Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit an- getrockneten Speiseresten, besonders Eiweiß und Intensiv 70° INTENSIV Stärke. mit Vorspülen 70° Stark bis leicht verschmutztes Ess- und Kochge- schirr mit angetrockneten Speiseresten. AUTO- AUTOMATIC MATIC Frisch benutztes Geschirr ohne Töpfe, BLITZ normal bis leicht verschmutzt. -
Seite 43: Verbrauchswerte
Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programm- Programmdauer in Energieverbrauch cher Wasserver- ablauf Minuten bei Kalt- in kWh bei Kalt- brauch in Litern 2)3) wasseranschluss wasseranschluss Vorspülen Reinigen 110 - 120 1,75 - 1,95 22 - 24 2x Zwischenspülen Klarspülen Trocknen Vorspülen Reinigen 90 - 110 1,00 - 1,50... -
Seite 44: Gewährleistung
Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE- Hauptkataloges. QUELLE GmbH 90762 Fürth Geschirrspüler Privileg 6500 i Integr. Modell weiss Produkt-Nr. 822.643 3 Integr. Modell grau Produkt-Nr. 862.628 5 Integr. Modell braun...
