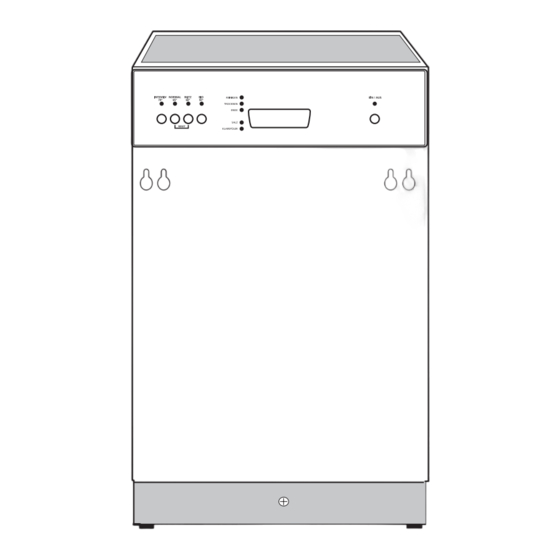

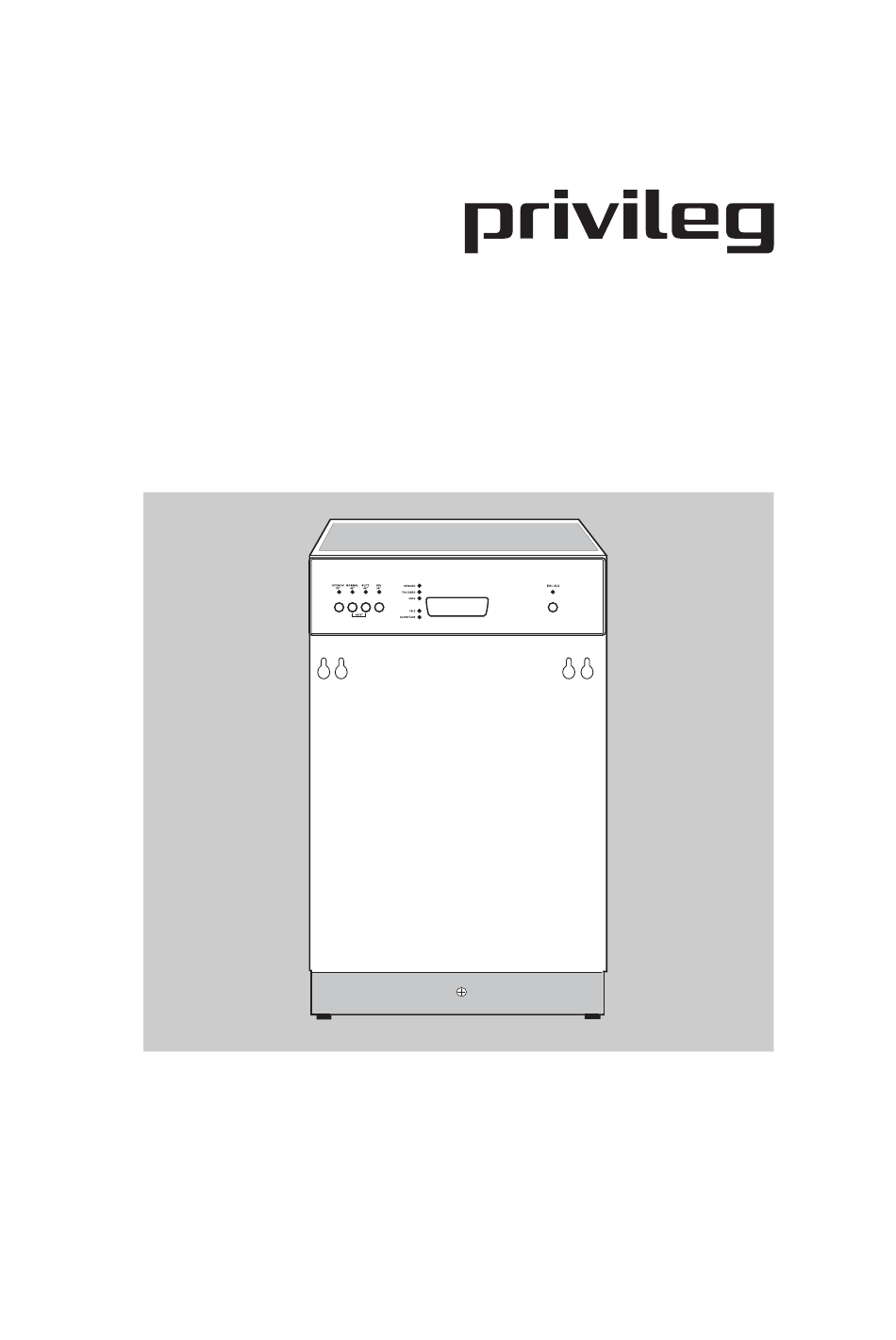

- Seite 1 Geschirrspüler 630 i Integrierbares Modell Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung ....... 5 Entsorgung der Altgeräte. -
Seite 4: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann. -
Seite 5: Hinweis Zur Verpackungsentsorgung
• Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- • Hinweis zur Anschlussleitung sowie Klarspülmittel, dass der Herstel- Wenn die Anschlussleitung des ler dieser Produkte deren Einsatz in Geschirrspülers beschädigt ist, muss... -
Seite 6: Entsorgung Der Altgeräte
Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Das Symbol auf dem Produkt, der funktionsuntüchtig zu machen, d.h. Gebrauchsanleitung oder der Ver- das Netzkabel muss entfernt werden. packung weist darauf hin. Ebenso muss der Türverschluss un- Die Werkstoffe sind gemäß ihrer Kenn- brauchbar gemacht werden, damit zeichnung wiederverwertbar. -
Seite 7: Geräteansicht
Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers schränken. Es könnte ein Wärme- stau eintreten, der die Umwälzpumpe Die Einplanung der Anschlüsse für in ihrer Funktion beeinträchtigt oder Wasserzu-und -ablauf, sowie Strom, beschädigt. -
Seite 8: Wasserzulauf
• Wird der Geschirrspüler direkt neben Zulaufschlauch anschließen einem Gas- oder Kohleherd aufge- Bitte beachten Sie beim Verlegen des stellt, muss zwischen Herd und Ge- Zulaufschlauchs: schirrspüler eine wärmeisolierende, • Der Zulaufschlauch darf beim An- nicht brennbare Platte bündig zur schließen nicht geknickt, gequetscht Oberkante der Arbeitsplatte (Tiefe oder in sich verschlungen sein. -
Seite 9: Wasserablauf
Wasserablauf Verlegen der Schläuche Ablaufschlauch Wasserzu- und -ablaufschlauch Der Ablaufschlauch wird zweckmäßi- sind weitgehend knickfrei. gerweise fest installiert. Die Abflusshö- Überzeugen Sie sich davon, dass auch he muss zwischen 30 und 100 cm lie- beim Einschieben des Spülers an sei- gen. -
Seite 10: Beschreibung Der Bedienungsblende
Beschreibung der Bedienungsblende 1. EIN/AUS-Taste 5. Programmablauf-Anzeige Durch Drücken der EIN/AUS-Taste • Wenn die gewünschte Programmta- wird das Gerät ein- bzw. ausgeschaltet. ste gedrückt wurde, leuchten die Lampen der Programmschritte, die Die Betriebskontrolllampe leuchtet in diesem Programm ausgeführt oder erlischt. werden. -
Seite 11: Inbetriebnahme
Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden. Werk. - Seite 12 Elektronisch Einstellung: 3. Funktions-Taste 1 nochmal drücken. Die LED-Anzeige der Funktionstaste 1. EIN/AUS-Taste drücken. 1 blinkt. Falls Anzeigen zusätzlich zur Gleichzeitig blinkt die LED-Anzeige EIN/AUS-Taste leuchten,.ist ein Spül- ENDE. programm aktiviert. Das Spülpro- Die Anzahl der Blinkzeichen der gramm muss abgewählt werden LED-Anzeige ENDE entspricht der (RESET): eingestellten Härtestufe.
-
Seite 13: Spezialsalz Einfüllen
Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist. -
Seite 14: Klarspülerdosierung Einstellen
4. Dosierung einstellen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. 5. Deckel zudrücken, bis dieser einrastet. 6. Wenn Klarspüler danebengelaufen ist, mit einem Lappen wegwischen. Sonst bildet sich beim Spülen zuviel Schaum. Klarspülerdosierung einstellen Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, mil-... -
Seite 15: Bedienung / Handhabung
Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- • Bevor Sie das Geschirr einordnen, sollten Sie: oder Perlmuttgriffen –... -
Seite 16: Einordnen Im Unteren Korb
Das Fassungsvermögen der Geschirr- Achtung! körbe nach Norm ist im Kapitel “Hinwei- Lange, spitze Besteckteile stellen im se für Prüfinstitute” dargestellt. Da Ihr Besteckkorb, besonders für Kinder, ei- Geschirr vermutlich von der Norm ab- ne Gefahrenquelle dar. weicht, müssen Sie die günstigste Ein- Sie müssen daher in den Oberkorb ge- ordnung ausprobieren, um das Fas- legt werden. -
Seite 17: Einordnen Im Oberen Korb
Einordnen im oberen Korb Oberen Korb in der Höhe verstellen Im oberen Korb werden Tassen, Glä- ser, Salatschüsseln, Unter tassen, Der Oberkorb ist höhenverstellbar. Dessertteller bis zu einem Durchmes- Im abgesenkten Zustand beträgt die ser von 24 cm eingeordnet. Geschirrhöhe - im Oberkorb max 24 cm - im Unterkorb max 27 cm Im abgehobenen Zustand beträgt die... -
Seite 18: Vor Dem Spülen Überprüfen
Vor dem Spülen überprüfen 2. Reinigungsmittel in den Behälter für Reinigungsmittel (1)füllen. • Sind alle Geschirrteile richtig einge- Als Dosierhilfe für Pulverreiniger ordnet? Das ist besonders bei leich- dienen die Markierungslinien: ten Teilen wichtig, damit sie bei der „20“/„30“ entspricht ca. 20/30 ml intensiven Wasserumwälzung ihren Reiniger. -
Seite 19: Verwendung Von 3In1 Reinigern
Reinigertabletten Verwendung von 4-in 1-Reini- gern Reinigertabletten verschiedener Her- steller lösen sich unterschiedlich schnell Wenn Sie 4-in-1-Reinigungsmittel auf. Daher können einige Reinigertablet- verwenden, bei denen in die "3in1"- ten in Kurzprogrammen nicht die ganze Formel auch ein Mittel gegen Glaskor- Reinigungskraft entfalten. -
Seite 20: Spülprogramm/ Startzeitvorwahl
Spülprogramm / Startzeitvorwahl Spülprogramm starten Spülprogramm abbrechen 1. Funktions-Tasten 2 und 3 drücken 1. Überprüfen Sie, ob Geschirr und und gedrückt halten (RESET). Besteck im Geschirrspüler so einge- Die Programmanzeige des laufenden ordnet sind, dass die Sprüharme Spülprogramms blinkt einige Sekun- sich frei drehen können. -
Seite 21: Kurzanweisung
Kurzanweisung Die wichtigsten Handgriffe bei der Inbe- triebnahme des Gerätes sind folgende: 1. Wasserzulauf- und -ablaufschlauch anschließen. 2. Netzstecker in die Steckdose ein- stecken. 3. Wasserhahn öffnen. 4. Wasserhärtebereich einstellen. 5. Klarspüler und Spezialsalz einfüllen. 6. Geschirrspülerkörbe füllen und wie- der einschieben. -
Seite 22: Pflege Und Wartung
Pflege und Wartung Auf keinen Fall handelsübliche Möbel- pflege- oder aggressive Reinigungs- mittel verwenden. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb gelegentlich auf Verschmutzungen kontrollieren und gegebenenfalls reinigen. -
Seite 23: Gehäuse-Pflege
Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen. Eventuell verstopfte Düsen mit Nach erfolgter Reinigung, Wasserhahn einem Zahnstocher reinigen. -
Seite 24: Behebung Kleiner Störungen
Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Siphon verstopft? Siphon nerer Störungen reinigen. Löschen der Fehleranzeige: Wenn Sie unsere Ratschläge beach- Nachdem der Fehler behoben ist, ten, werden Sie immer Freude an Ihrer Gerät aus- und wieder einschalten. Geschirrspülmaschine haben. - Seite 25 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu weise verstopft? hören sind? • Ist der Salzbehälterdeckel richtig • Das Pfeifen ist unbedenklich. geschlossen? Evtl. Abhilfe, anderen Markenreiniger verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
- Seite 26 Notizen...
-
Seite 27: Kundendienst
Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist. -
Seite 28: Technische Daten / Abmessungen
Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 9 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 446 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 36 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere Gesamtanschluss 2200 Watt Wasserdruck mindestens 1 bar... -
Seite 29: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. -
Seite 30: Programmübersicht
Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und INTENSIV Stärke. INTENSIV 70° 70° Stark verschmutztes Ess- und Kochgeschirr mit nicht NORMAL NORMAL angetrockneten Speiseresten. 65° 65° Frisch benutztes, normal bis leicht verschmutztes BLITZ Geschirr. -
Seite 31: Verbrauchswerte
Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch cher Wasserver- Minuten bei Kalt- in kWh bei Kalt- brauch in Litern wasseranschluss wasseranschluss Vorspülen Reinigen 2 x Zwischenspülen 105 - 115 1,6 - 1,8 19 - 21 Klarspülen Trocknen Vorspülen Reinigen Zwischenspülen 85- 95 15 - 17... -
Seite 32: Gewährleistung
Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE AG 90762 Fürth Geschirrspüler 630 i Integr. Modell weiß Produkt-Nr. 316.066 Integr. Modell braun Produkt-Nr. 257.805 Integr. Modell Edelstahl Produkt-Nr. 688.452...
