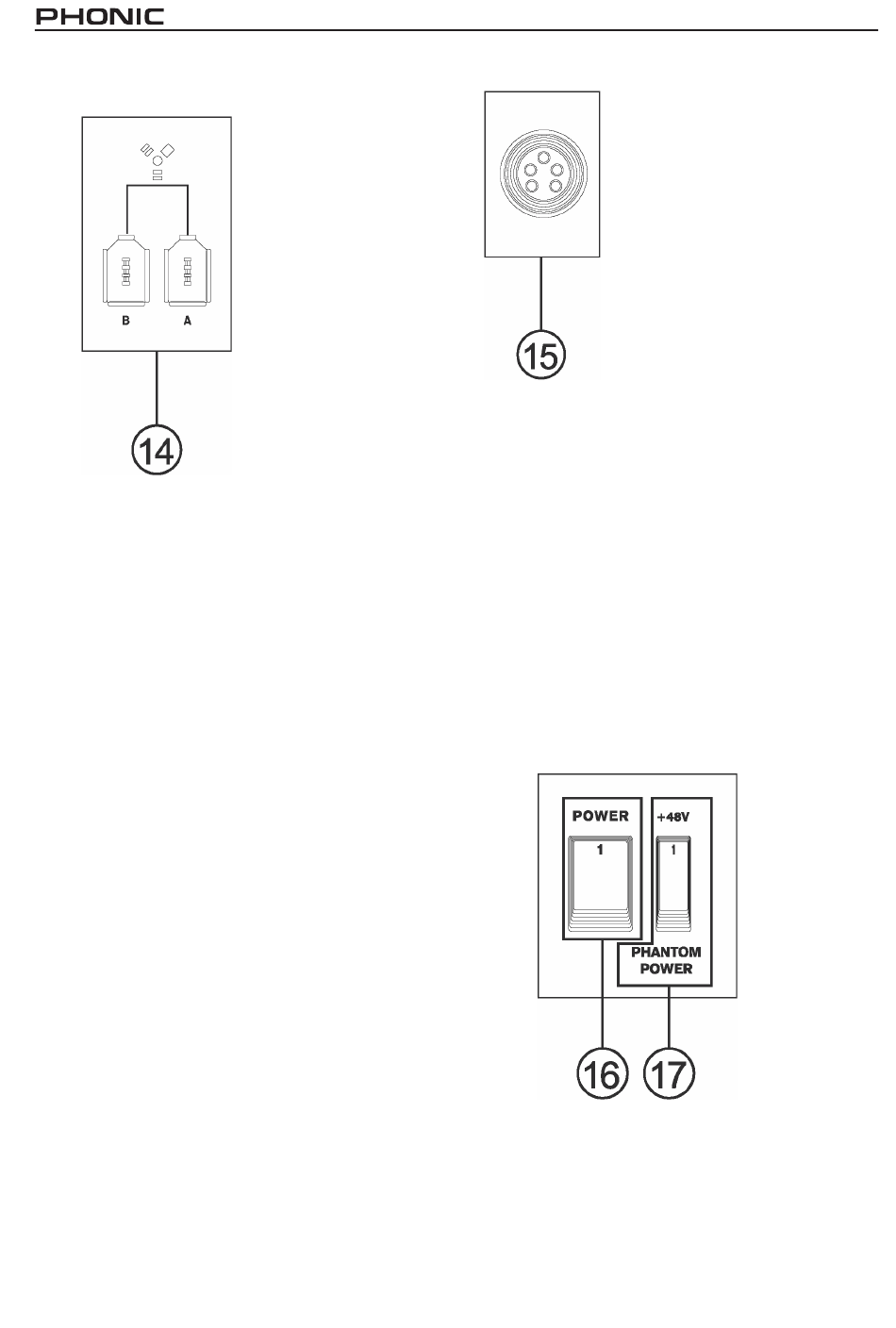

14. FIREWIRE ANSCHLÜSSE
unerheblich, welche der beiden Buchsen Sie
verwenden, da sie parallel geschaltet sind. Sie
haben die Möglichkeit, das FireWire Signal
auch noch an andere Geräte zu senden, die
über eine FireWire Schnittstelle verfügen.
Die Signale für die internen AD Wandler pro
Kanal werden
Eingangsverstärkern abgegriffen, sind also
vom Pegel abhängig von den jeweiligen Gain
Reglern (#19), nicht jedoch vom Low Cut,
Insert oder Klangregelung. Die beiden rechten
und linken Summensignale, die auf die
FireWire Kanäle 9 und 10 gehen, sind
ebenfalls pre Fader, werden also vor dem
Summenregler (#41) abgegriffen. Deren Pegel
wird mit dem TRIM Regler (#9) eingestellt.
Als Anwender
Möglichkeit, das FireWire Signal nicht direkt
hinter dem Gain Regler, sondern hinter dem
Kanal Fader abzugreifen. Dies können Sie für
jeden Kanal individuell
müssen Sie das Pult öffnen, und ein Kabel von
einer Stelle zu einer anderen löten.
Vorsicht: Bevor Sie das Pult öffnen, ziehen
Sie den Netzstecker!
Erfahrung im Umgang mit Lötkolben haben,
lassen Sie diese Arbeit bitte von einem
erfahrenen Service Techniker oder Ihrem
Phonic Händler durchführen!
Lesen Sie bitte unbedingt den Abschnitt
„FIREWIRE SCHNITTSTELLE".
12
Die beiden FireWire
Anschlüsse sind für
den Anschluss des
HELIX BOARD 12
FIREWIRE
einen Rechner (PC
oder Macintosh).
Damit haben Sie
die Möglichkeit, bis
zu 10 digitale
Signale
Rechner
zwei digitale
Rückführungen
zum Pult zu leiten.
Die maximale
Anzahl der simultan
verwendbaren
Aufnahmespuren
wird allenfalls durch
die verwendete
Recording Software
begrenzt.
Prinzipiell ist
direkt hinter
haben Sie jedoch
einstellen.
Wenn Sie
15. NETZANSCHLUSS
an
zum
sowie
Brummeinstreuungen einfangen.
Bevor Sie das Netzteil verkabeln, stellen Sie
sicher, dass die örtliche Netzspannung mit der
Betriebsspannung des Geräts übereinstimmt.
Die Aufschrift auf dem Gerät gibt an, welche
Ersatzteilnummer das Netzteil hat:
es
Bitte verwenden Sie nur das Original Phonic
Netzteil.
REGLER UND SCHALTER
STIRNSEITE
den
16. NETZSCHALTER
die
Dafür
keine
Mit dem
eingeschaltet. Wenn die Seite mit dem Strich
in Richtung Gerät (also nach oben) gedrückt
wird, ist das Gerät eingeschaltet. Zur Kontrolle
leuchtet
Pegelanzeige (#44) auf der Vorderseite auf.
Vor dem
Hier wird das mitgelieferte,
externe
angeschlossen.
Netzteile haben den Vorteil,
dass Brummeinstreuungen
vermieden werden,
tragen so zur allgemeinen
Klangverbesserung
Achten Sie jedoch darauf,
dass das Netzteil nicht zu nah
an anderen Geräten ist, vor
allem unsymmetrische
Kabelführungen sollten relativ
weit davon entfernt verlegt
werden, da
353-22004-000-0
Netzschalter wird
dann die blaue LED
Einschalten müssen
HELIX BOARD 12 FIREWIRE
Netzteil
Externe
und
bei.
sie sonst
das Gerät
in der
alle
