Phonic Helix Board 12 FireWire Bedienungsanleitung Seite 11

STIRNSEITE

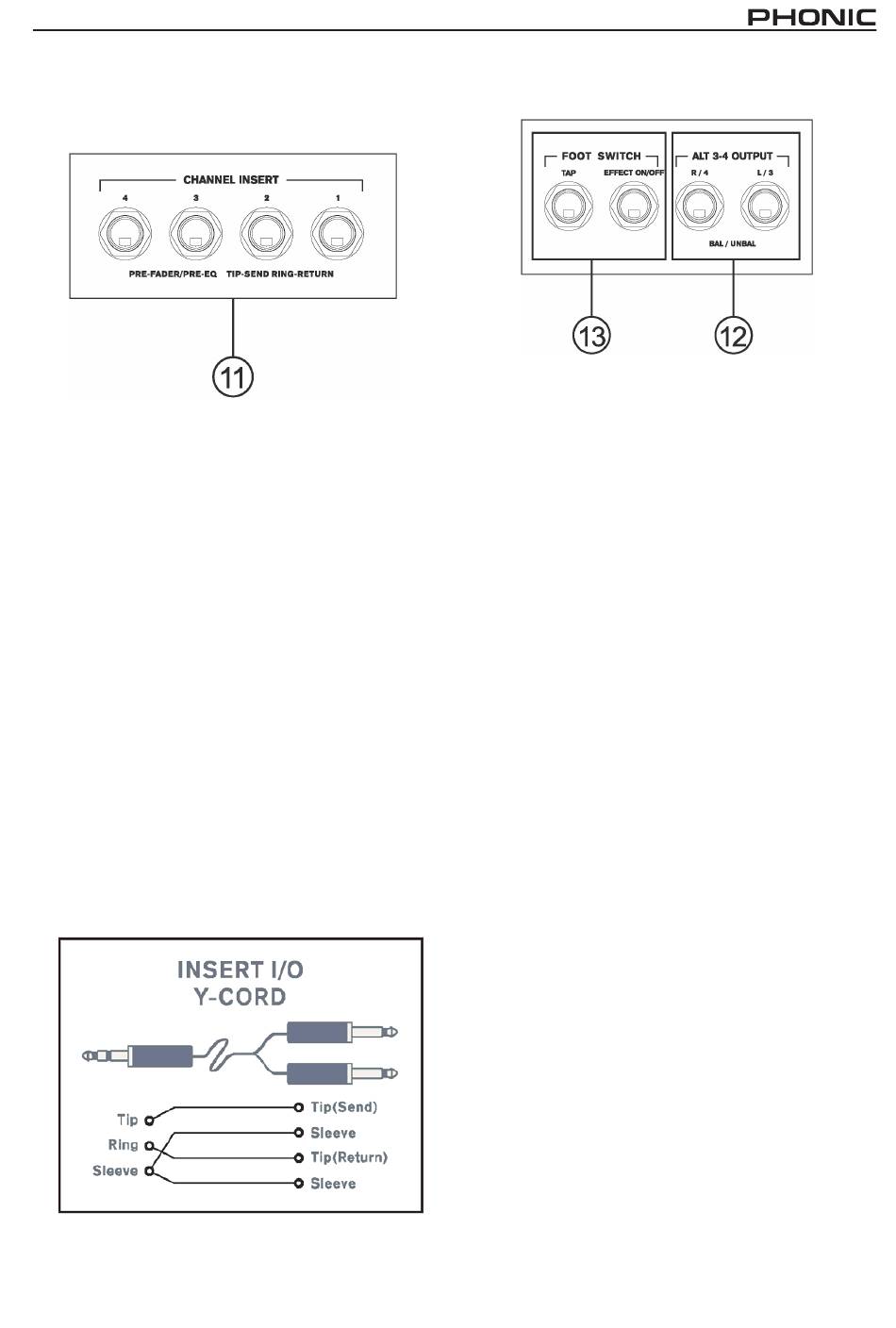

11. CHANNEL INSERT
Für jeden der 4 Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt, der den
Signalweg im Kanaleingang unterbricht. Dort
wird das vorverstärkte Eingangssignal aus
dem Mixer herausgeführt, nach Belieben in
einem externen Gerät bearbeitet, und wieder
dem Mixer an gleicher Stelle zugeführt. Der
Einschleifpunkt
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese Buchse
nicht belegt ist.
eingesteckt, wird das Signal zwischen dem
Hochpassfilter und
unterbrochen. Das Signal, das aus dem Mixer
herausgeführt wird, liegt an der Spitze des
Steckers an, das zurückgeführte Signal liegt
am Ring des Steckers an.
Der Einschleifpunkt dient dem Anschluss von
Kompressoren, Noise Gates, Limitern (z.B.
PHONIC PCL3200, T8200), Effektgeräten (z.B.
PHONIC DFX256,
Klangprozessoren, um die Tonqualität des
Signals zu bearbeiten (z.B. PHONIC MQ3400,
A6600 etc.).
Zur Belegung von Insert Kabeln siehe auch
„TYPISCHE KABELVERBINDUNGEN".
HELIX BOARD 12 FIREWIRE
ist eine normalisierte,
Wird hier eine
der Klangregelung
I7300) und anderen
12. ALT 3-4 OUTPUT
Diese Klinkenbuchsen erhalten ihr Signal aus
den jeweiligen
Eingangskanälen.
grundsätzlich symmetrisch an, es können aber
auch unsymmetrische Geräte angeschlossen
werden.
Der Einsatzbereich für diese Buchsen ist
vielfältig:
Beschallungszone, nutzen Sie diese Schiene
als
Verbindungskabel zu einem Stereo Return
machen, verwenden Sie die Signale für eine
Klinke
Aufnahme, usw.
13. FOOT SWITCH
Diese beiden Klinkenbuchsen sind für den
Anschluss
vorgesehen,
Eigenschaften
Effektgerätes gesteuert werden können.
TAP
Der mit TAP gekennzeichnete Anschluss wird
zur Fernbedienung der TAP DELAY Funktion
benutzt.
Impulsschalter.
EFFECT ON / OFF
An diese Klinkenbuchse wird ein Fußschalter
zum
angeschlossen.
verwendete Fußschalter ein Impulsschalter
sein.
ALT Schaltern
Die Signale
Denken Sie an
Subgruppe, indem
von optionalen
mit deren Hilfe
des eingebauten
Bitte verwenden
Stummschalten des
Auch hier
in den
liegen
eine weitere
Sie ein
Fußschaltern
bestimmte
digitalen
Sie einen
Effektsignals
muss der
11
