Rollo Rieper SMARTLINE Basic Montageanleitung Seite 7

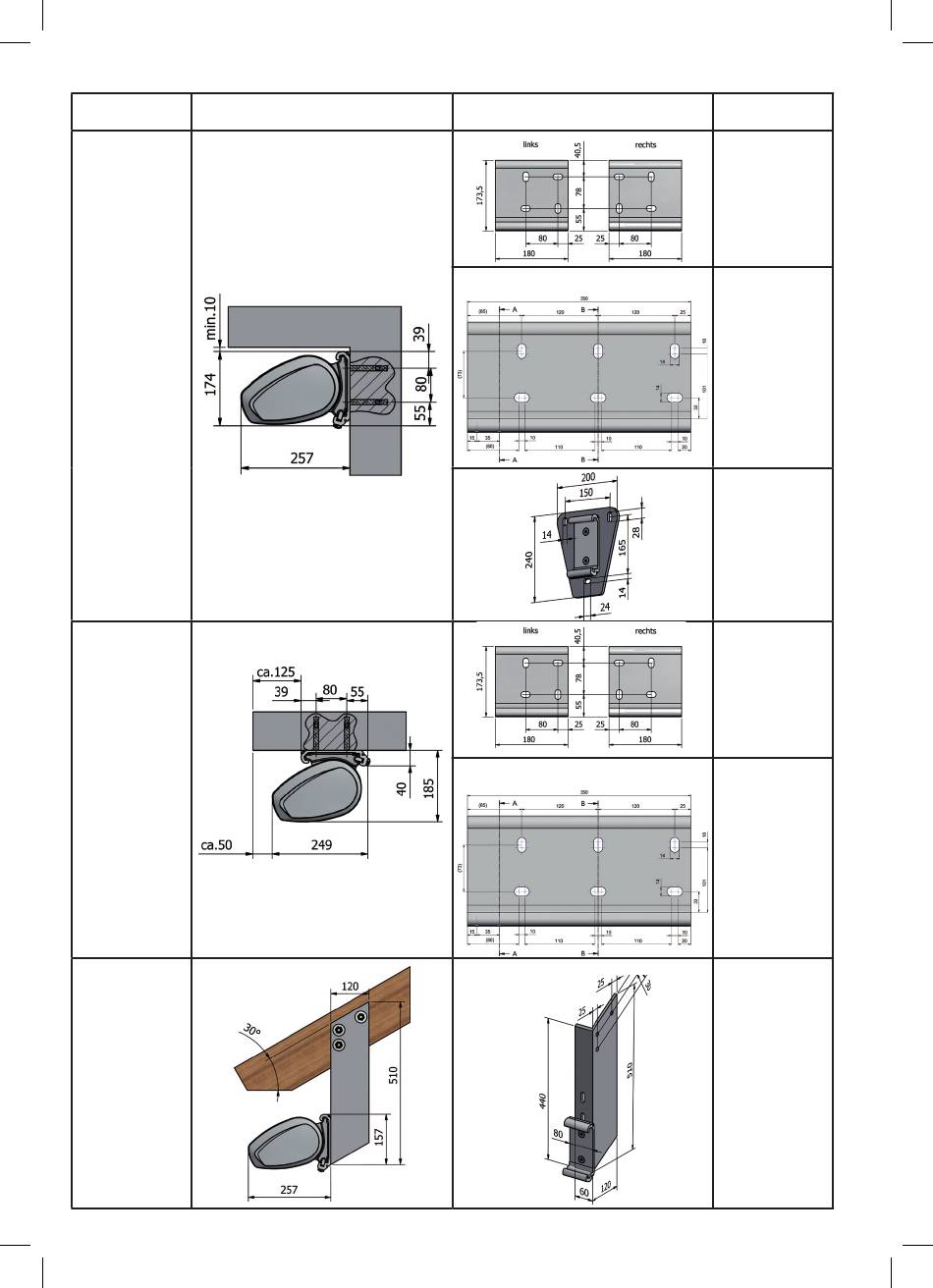

2.4. Montagesituationen:
Montageart
Wand
5-50° Neigung
Decke
5-50° Neigung
Dachsparren
Darstellung Konsolen
Optional:
(hier Abb. linke Konsole)
Optional:
Optional:
(hier Abb. linke Konsole)
Optional:
Bohrungen
4 Bohrungen /
Konsole
Langloch
14x24 mm
6 Bohrungen /
Konsole
Langloch
14x24 mm
3 Bohrungen /
Konsolplatte
Langloch
14x24 mm
4 Bohrungen /
Konsole
Langloch
14x24 mm
6 Bohrungen /
Konsole
Langloch
14x24 mm
3 Bohrungen /
Winkel
Bohrdurch-
messer
12 mm
