Explosionszeichnung - Rollo Rieper SMARTLINE Basic Montageanleitung

Inhaltsverzeichnis

Werbung

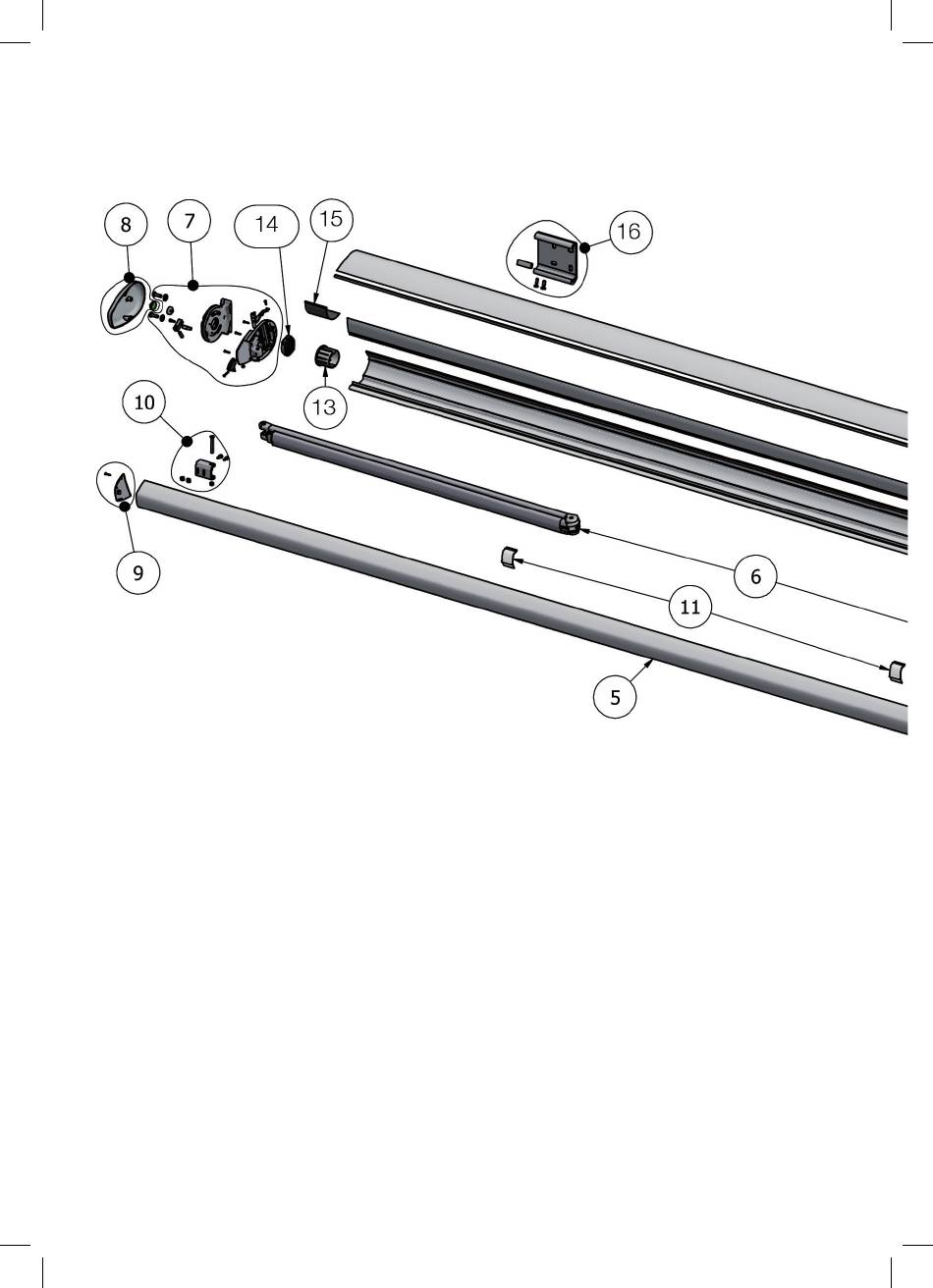

Explosionszeichnung

1. Oberteil
2. Tuchwellenabdeckschale (Smartline PRO und LED
PRO)
3. Unterteil Smartline BASIC und Smartline PRO
4. Unterteil Smartline LED PRO
5. Fallpro il
6. Gelenkarme
7. Schwenkeinheit
8. Abdeckung Schwenkteil
9. Endkappe Fallprofil
10. Fallstangenhalter
11. PVC Einsatz Fallprofil
12. Dichtlippe
13. Achsträger
14. Gegenlager
15. Einlage Wellenschale
16. Wandkonsole links/rechts
17. Zubehör Motorantrieb
