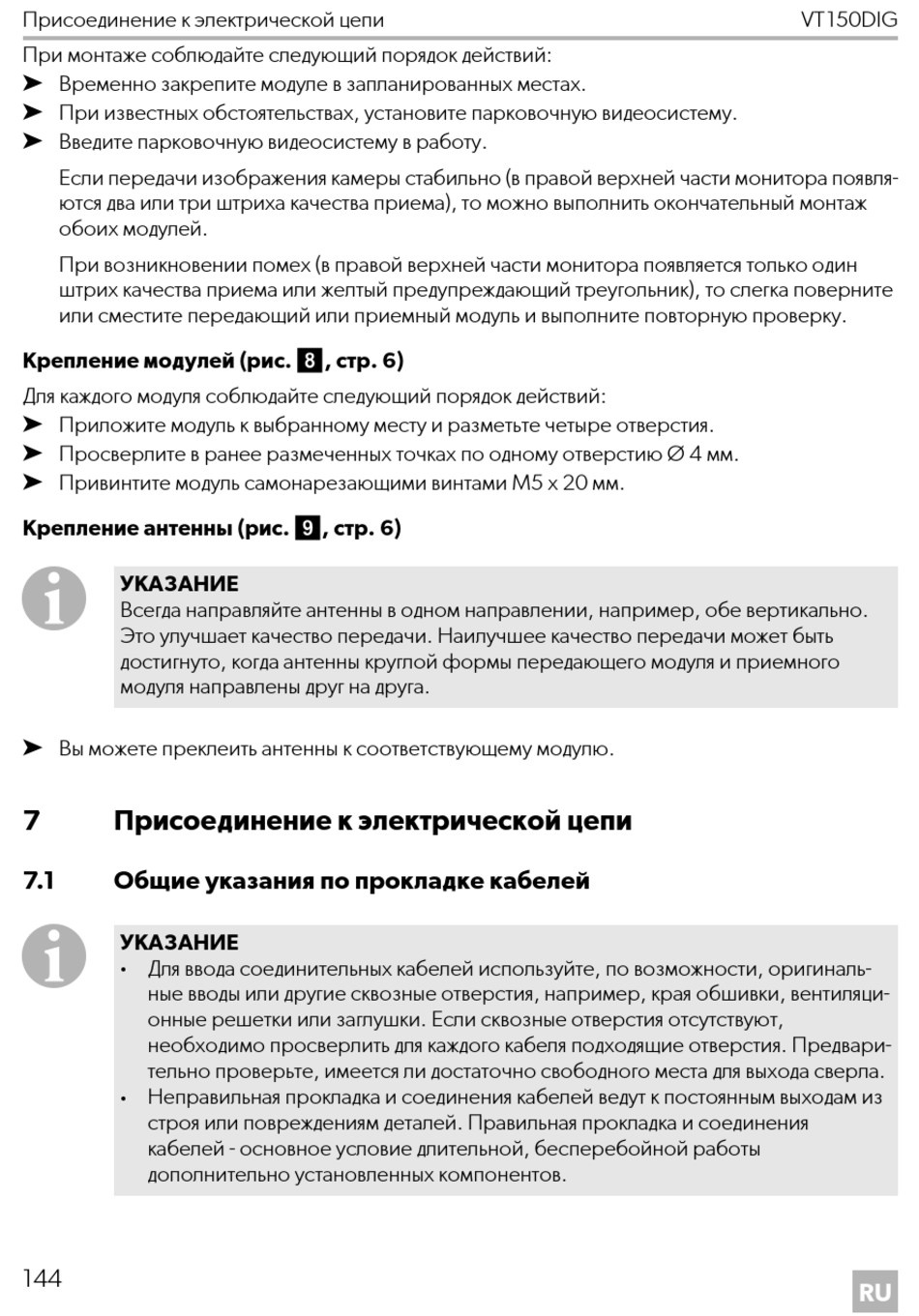

Присоединение к электрической цепи
При монтаже соблюдайте следующий порядок действий:
➤ Временно закрепите модуле в запланированных местах.
➤ При известных обстоятельствах, установите парковочную видеосистему.
➤ Введите парковочную видеосистему в работу.
Если передачи изображения камеры стабильно (в правой верхней части монитора появля-
ются два или три штриха качества приема), то можно выполнить окончательный монтаж
обоих модулей.
При возникновении помех (в правой верхней части монитора появляется только один
штрих качества приема или желтый предупреждающий треугольник), то слегка поверните
или сместите передающий или приемный модуль и выполните повторную проверку.
Крепление модулей (рис. 8, стр. 6)
Для каждого модуля соблюдайте следующий порядок действий:
➤ Приложите модуль к выбранному месту и разметьте четыре отверстия.
➤ Просверлите в ранее размеченных точках по одному отверстию Ø 4 мм.
➤ Привинтите модуль самонарезающими винтами М5 x 20 мм.
Крепление антенны (рис. 9, стр. 6)
I
УКАЗАНИЕ
Всегда направляйте антенны в одном направлении, например, обе вертикально.
Это улучшает качество передачи. Наилучшее качество передачи может быть
достигнуто, когда антенны круглой формы передающего модуля и приемного
модуля направлены друг на друга.
➤ Вы можете преклеить антенны к соответствующему модулю.
7 Присоединение к электрической цепи
7.1 Общие указания по прокладке кабелей
I
УКАЗАНИЕ
•
Для ввода соединительных кабелей используйте, по возможности, оригиналь-
ные вводы или другие сквозные отверстия, например, края обшивки, вентиляци-
онные решетки или заглушки. Если сквозные отверстия отсутствуют,
необходимо просверлить для каждого кабеля подходящие отверстия. Предвари-
тельно проверьте, имеется ли достаточно свободного места для выхода сверла.
•
Неправильная прокладка и соединения кабелей ведут к постоянным выходам из
строя или повреждениям деталей. Правильная прокладка и соединения
кабелей - основное условие длительной, бесперебойной работы
дополнительно установленных компонентов.
