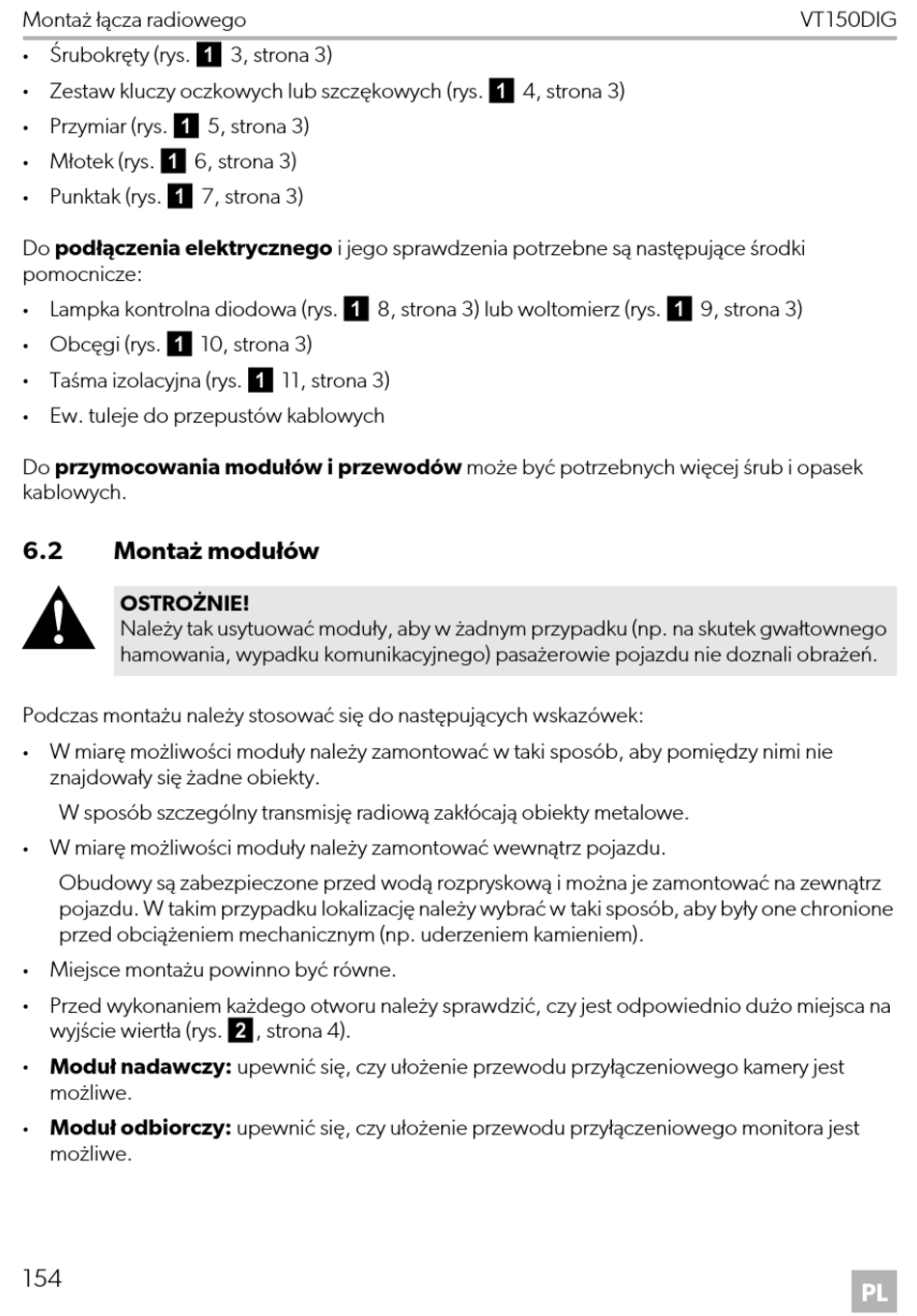

Montaż łącza radiowego
Śrubokręty (rys. 1 3, strona 3)
•
Zestaw kluczy oczkowych lub szczękowych (rys. 1 4, strona 3)
•
Przymiar (rys. 1 5, strona 3)
•
Młotek (rys. 1 6, strona 3)
•
Punktak (rys. 1 7, strona 3)
•
Do podłączenia elektrycznego i jego sprawdzenia potrzebne są następujące środki
pomocnicze:
Lampka kontrolna diodowa (rys. 1 8, strona 3) lub woltomierz (rys. 1 9, strona 3)
•
Obcęgi (rys. 1 10, strona 3)
•
Taśma izolacyjna (rys. 1 11, strona 3)
•
•
Ew. tuleje do przepustów kablowych
Do przymocowania modułów i przewodów może być potrzebnych więcej śrub i opasek
kablowych.
6.2 Montaż modułów
!
OSTROŻNIE!
Należy tak usytuować moduły, aby w żadnym przypadku (np. na skutek gwałtownego
hamowania, wypadku komunikacyjnego) pasażerowie pojazdu nie doznali obrażeń.
Podczas montażu należy stosować się do następujących wskazówek:
•
W miarę możliwości moduły należy zamontować w taki sposób, aby pomiędzy nimi nie
znajdowały się żadne obiekty.
W sposób szczególny transmisję radiową zakłócają obiekty metalowe.
•
W miarę możliwości moduły należy zamontować wewnątrz pojazdu.
Obudowy są zabezpieczone przed wodą rozpryskową i można je zamontować na zewnątrz
pojazdu. W takim przypadku lokalizację należy wybrać w taki sposób, aby były one chronione
przed obciążeniem mechanicznym (np. uderzeniem kamieniem).
•
Miejsce montażu powinno być równe.
•
Przed wykonaniem każdego otworu należy sprawdzić, czy jest odpowiednio dużo miejsca na
wyjście wiertła (rys. 2, strona 4).
•
Moduł nadawczy: upewnić się, czy ułożenie przewodu przyłączeniowego kamery jest
możliwe.
•
Moduł odbiorczy: upewnić się, czy ułożenie przewodu przyłączeniowego monitora jest
możliwe.
