Betrieb
3.1.4 Anschlüsse
Anschluss
X31 - 1
X31 - 2
X31 - 3
X31 - 4
X32 - 1
X32 - 2
X32 - 3
X32 - 4
X32 - 5
X32 - 6
12

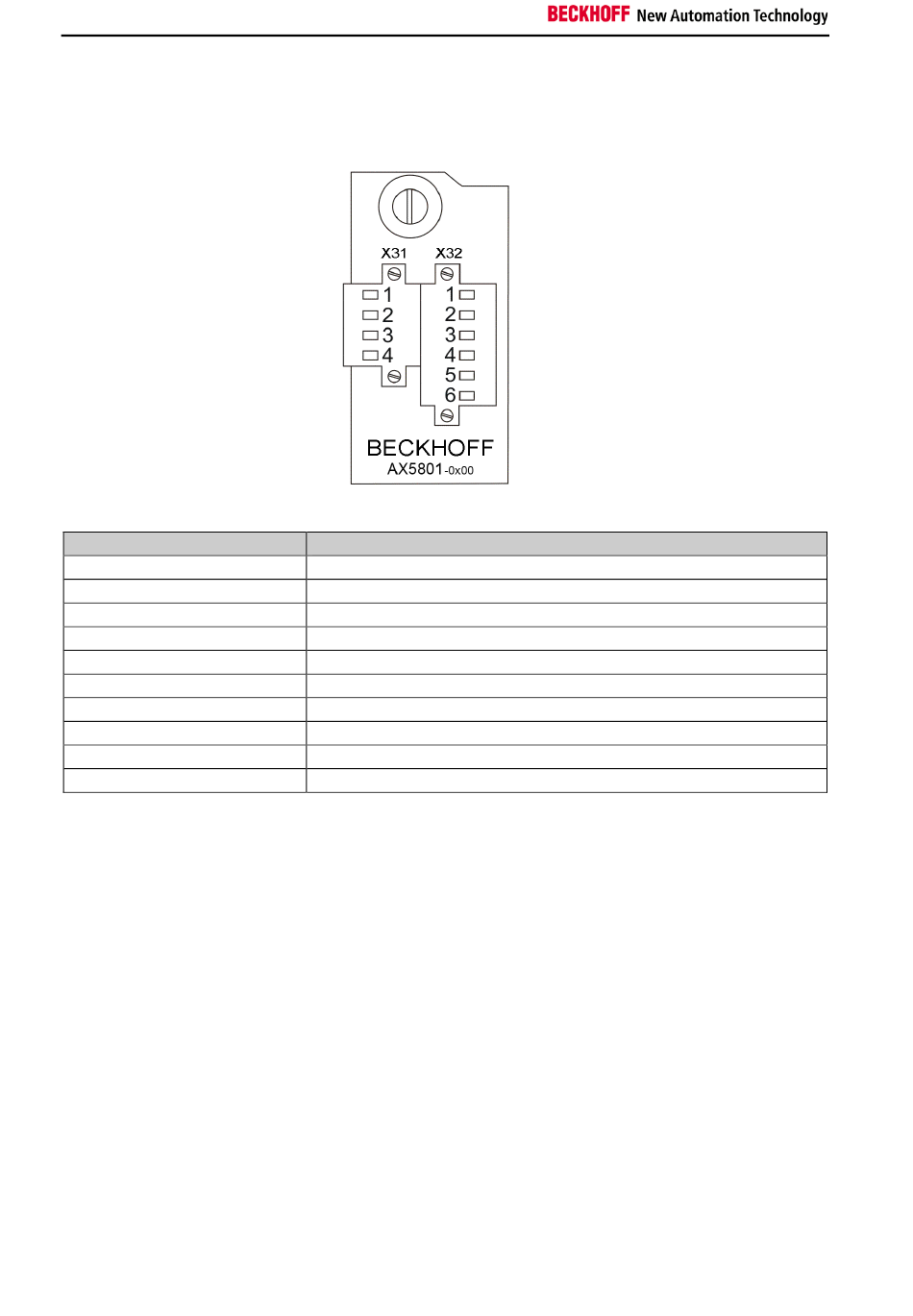

Abbildung 3-3: Anschlussbelegung X31 und X32
Signal
Relais 1 (Spule S1) - 0V (intern gebrückt mit X32 - 1)
Relais 1 (Spule S1) - 24V (intern gebrückt mit X32 - 2)
Relais 2 (Spule S2) - 0V (intern gebrückt mit X32 -3)
Relais 2 (Spule S2) - 24V (intern gebrückt mit X32 - 4)
Relais 1 (Spule S1) - 0V (intern gebrückt mit X31 - 1)
Relais 1 (Spule S1) - 24V (intern gebrückt mit X31 - 2)
Relais 2 (Spule S2) - 0V (intern gebrückt mit X31 -3)
Relais 2 (Spule S2) - 24V (intern gebrückt mit X31 - 4)
Rückführkontakte in Reihe über Relais 1 + 2 (potentialfrei)
Rückführkontakte in Reihe über Relais 1 + 2 (potentialfrei)
AX5801
