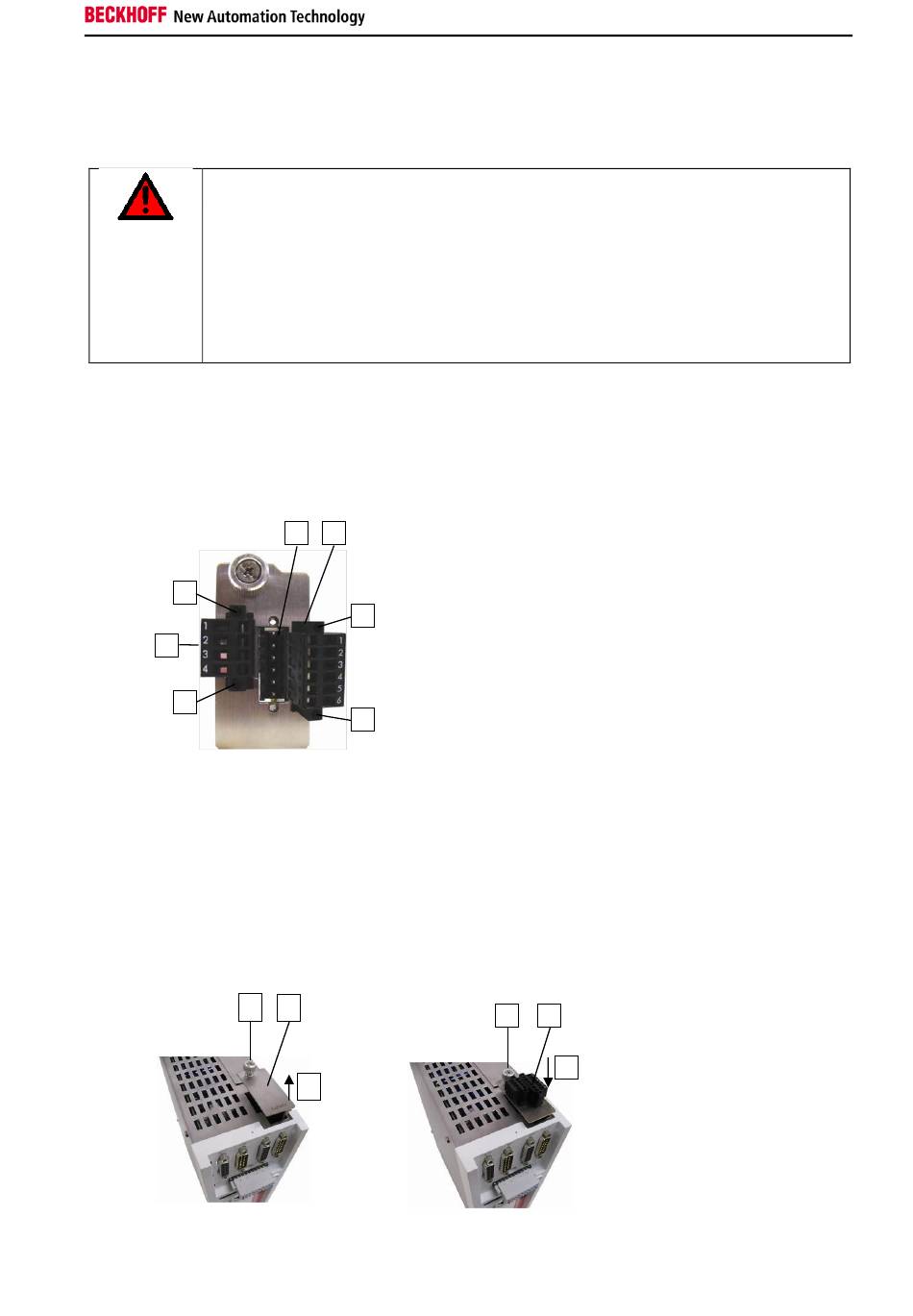

3.1.3 Mechanische Installation
Vorsicht Verletzungsgefahr durch elektrischen Schlag!
Trennen Sie vor der Installation der TwinSAFE-Drive-Optionskarte den Servoverstärker
GEFAHR
von der Netz- und Systemspannung!
Durch die Zwischenkreiskondensatoren können die Zwischenkreiskontakte X02 auch
nach dem Trennen des Servoverstärkers vom Versorgungsnetz noch
lebensgefährliche Spannung aufweisen. Warten Sie nach dem Trennen 5 Minuten und
messen Sie die Spannung an den Zwischenkreiskontakten DC+ und DC-. Wenn die
Spannung unter 50 V abgesunken ist, ist ein gefahrloses Arbeiten möglich.
Montage der beiden Stecker auf die TwinSAFE-Drive-Optionskarte AX5801
•
Stecken Sie den beiliegenden 4-poligen Stecker (1) in die Buchse.
•
Schrauben Sie die beiden Schrauben (2) fest.
•
Stecken Sie den 6-poligen Stecker (3) in die Buchse (4).
•
Schrauben Sie die beiden Schrauben (5) fest.
2
1
2
Montage der TwinSAFE-Drive-Optionskarte AX5801
•
Lösen Sie die Schraube (6) vollständig.
•
Entnehmen Sie die den Einschub (7) in Pfeilrichtung (8).
•
Setzen Sie die TwinSAFE-Drive-Optionskarte (9) vorsichtig in Pfeilrichtung (10) in die Öffnung.
Die Aufnahme hat auf den Schmalseiten Führungen für die Platine. Achten Sie darauf, dass die
Platine in diese Führungen geleitet wird.
6
Abbildung 3-2: Montage TwinSAFE-Drive-Optionskarte AX5801
AX5801
3
4
5
5
Abbildung 3-1: Montage der Stecker
7
8
11
9
10
Betrieb
