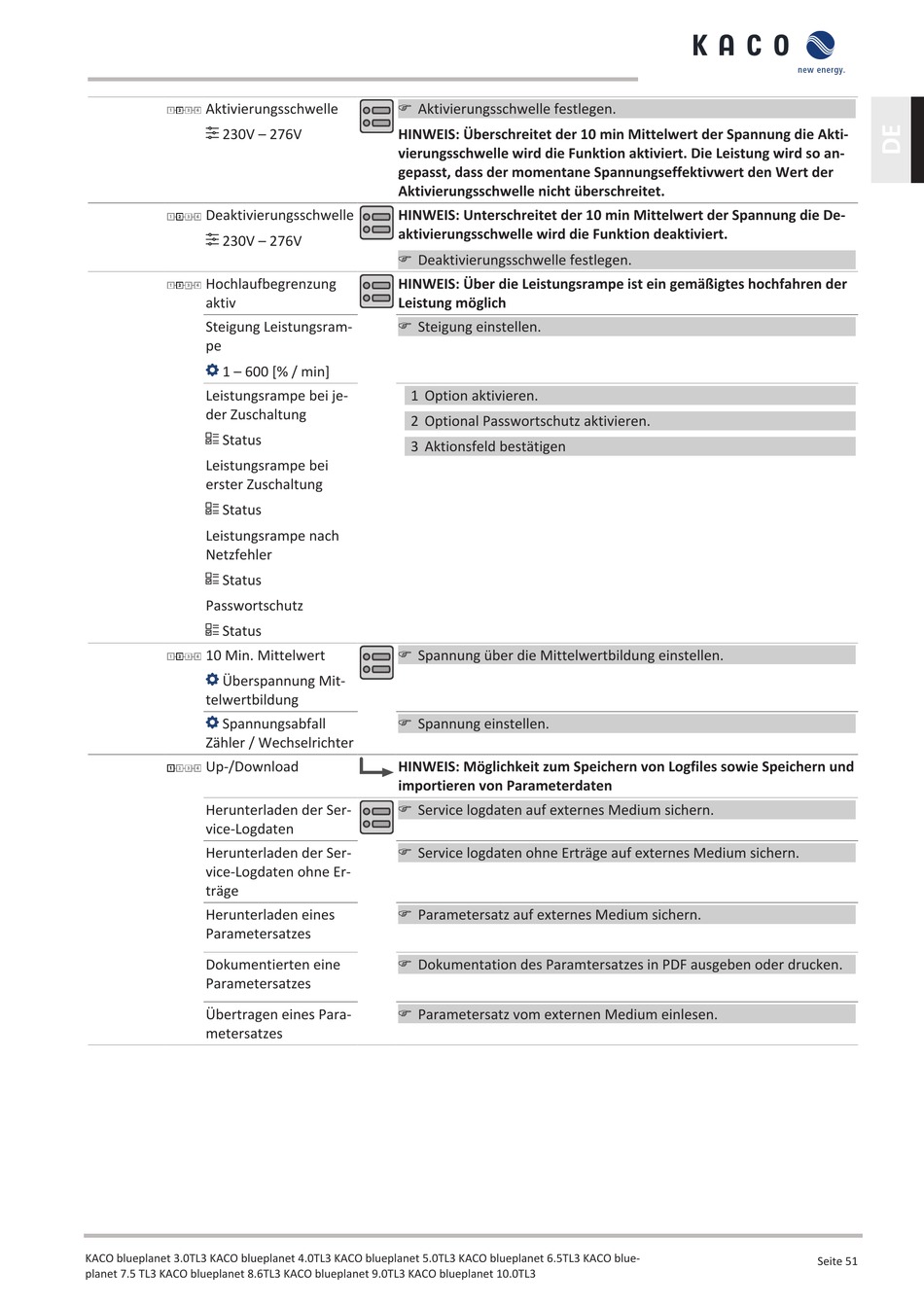

Kaco blueplanet 3.0TL3 Handbuch Seite 51

Aktivierungsschwelle
1 2 3 4 4
230V – 276V
Deaktivierungsschwelle
1 2 3 4 4
230V – 276V
Hochlaufbegrenzung
1 2 3 4 4
aktiv
Steigung Leistungsram-
pe
1 – 600 [% / min]
Leistungsrampe bei je-
der Zuschaltung
Status
Leistungsrampe bei
erster Zuschaltung
Status
Leistungsrampe nach
Netzfehler
Status
Passwortschutz
Status
10 Min. Mittelwert
1 2 3 4 4
Überspannung Mit-
telwertbildung
Spannungsabfall
Zähler / Wechselrichter
Up-/Download
1 2 3 4 4
Herunterladen der Ser-
vice-Logdaten
Herunterladen der Ser-
vice-Logdaten ohne Er-
träge
Herunterladen eines
Parametersatzes
Dokumentierten eine
Parametersatzes
Übertragen eines Para-
metersatzes
KACO blueplanet 3.0TL3 KACO blueplanet 4.0TL3 KACO blueplanet 5.0TL3 KACO blueplanet 6.5TL3 KACO blue-
planet 7.5 TL3 KACO blueplanet 8.6TL3 KACO blueplanet 9.0TL3 KACO blueplanet 10.0TL3
F Aktivierungsschwelle festlegen.
HINWEIS: Überschreitet der 10 min Mittelwert der Spannung die Akti-
vierungsschwelle wird die Funktion aktiviert. Die Leistung wird so an-
gepasst, dass der momentane Spannungseffektivwert den Wert der
Aktivierungsschwelle nicht überschreitet.
HINWEIS: Unterschreitet der 10 min Mittelwert der Spannung die De-
aktivierungsschwelle wird die Funktion deaktiviert.
F Deaktivierungsschwelle festlegen.
HINWEIS: Über die Leistungsrampe ist ein gemäßigtes hochfahren der
Leistung möglich
F Steigung einstellen.
1 Option aktivieren.
2 Optional Passwortschutz aktivieren.
3 Aktionsfeld bestätigen
F Spannung über die Mittelwertbildung einstellen.
F Spannung einstellen.
HINWEIS: Möglichkeit zum Speichern von Logfiles sowie Speichern und
importieren von Parameterdaten
F Service logdaten auf externes Medium sichern.
F Service logdaten ohne Erträge auf externes Medium sichern.
F Parametersatz auf externes Medium sichern.
F Dokumentation des Paramtersatzes in PDF ausgeben oder drucken.
F Parametersatz vom externen Medium einlesen.
Seite 51
