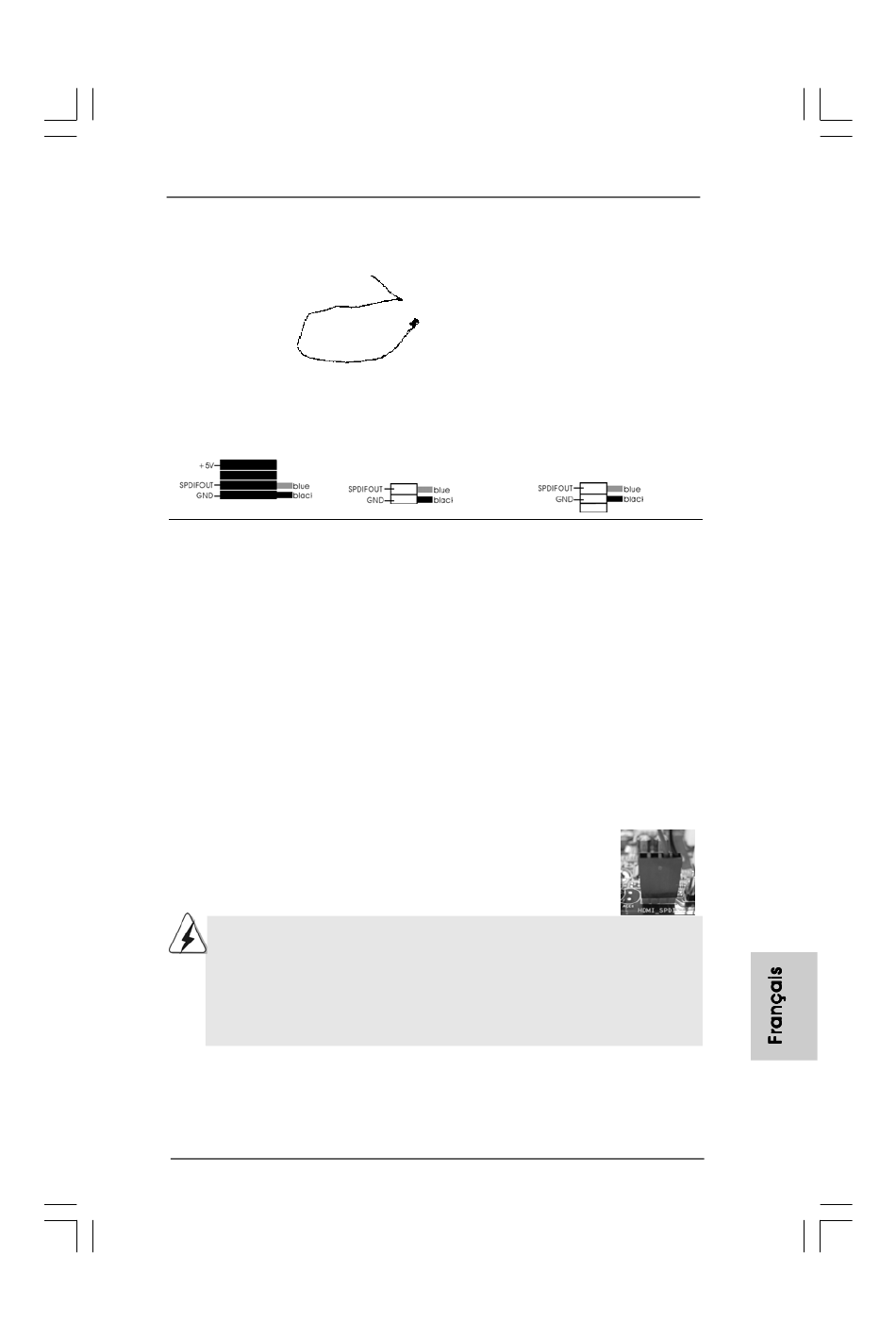

Câble HDMI_SPDIF
(en option)
A. extrémité noire
2.8
2.8
2.8
Guide de connexion du collecteur HDMI_SPDIF
Guide de connexion du collecteur HDMI_SPDIF
Guide de connexion du collecteur HDMI_SPDIF
2.8
2.8
Guide de connexion du collecteur HDMI_SPDIF
Guide de connexion du collecteur HDMI_SPDIF
L'interface HDMI (interface multimédia haute définition) est une caractéristique
audio/vidéo entièrement numérique qui offre une interface entre toute source
audio/vidéo numérique compatible, telle qu'un boîtier décodeur, un lecteur DVD, un
récepteur A/V, et un moniteur audio ou vidéo numérique compatible, tel qu'une
télévision numérique (TVN).Un système HDMI complet nécessite une carte VGA
HDMI et une carte-mère compatible HDMI avec collecteur HDMI_SPDIF connecté.
Cette carte-mère est équipée d'un collecteur HDMI_SPDIF qui offre une sortie
audio SPDIF vers la carte VGA HDMI, ce qui permet au système de connecter les
périphériques HDMI TV numérique/projecteur/écran LCD. Pour utiliser la fonction
HDMI sur cette carte-mère, veuillez suivre attentivement les étapes ci-dessous.
Etape 1. Installez la carte VGA HDMI sur la fente PCI Express Graphique de cette
carte-mère. Pour une bonne installation de la carte VGA HDMI, veuillez
vous reporter à la page 85 du guide d'installation.
Etape 2. Connectez l'extrémité noire (A) du câble HDMI_SPDIF au
collecteur HDMI_SPDIF (HDMI_SPDIF1, jaune, voir page 2, n°
23) de la carte-mère.
Assurez-vous de connecter correctement le câble HDMI_SPDIF à la carte-mère et à la
carte VGA HDMI selon la même définition de broche. Pour la définition de broche du
collecteur HDMI_SPDIF et des connecteurs du câble HDMI_SPDIF, veuillez vous
reporter à la page 90. Pour la définition de broche des connecteurs HDMI_SPDIF,
veuillez vous reporter au manuel de l'utilisateur du fournisseur de la carte VGA HDMI.
Une mauvaise connexion pourrait endommager cette carte-mère et la carte VGA HDMI
de façon permanente.
Etape 3. Connectez l'extrémité blanche (B ou C) du câble HDMI_SPDIF au
connecteur HDMI_SPDIF de la carte VGA HDMI. (Le câble HDMI_SPDIF
comporte deux extrémités blanches (2 broches et 3 broches). Veuillez
choisir l'extrémité blanche appropriée en fonction du connecteur
HDMI_SPDIF de la carte VGA HDMI que vous installez.
ASRock 4CoreDual-VSTA Motherboard
Veuillez connecter l'extrémité
noire (A) du câble HDMI_SPDIF
C
au collecteur HDMI_SPDIF de la
B
carte-mère. Connectez ensuite
A
l'extrémité blanche (B ou C) du
câble HDMI_SPDIF au
connecteur HDMI_SPDIF de la
carte VGA HDMI.
B. extrémité blanche
(2 briches)
C. extrémité blanche
(3 briches)
9 1
9 1
9 1
9 1
9 1
