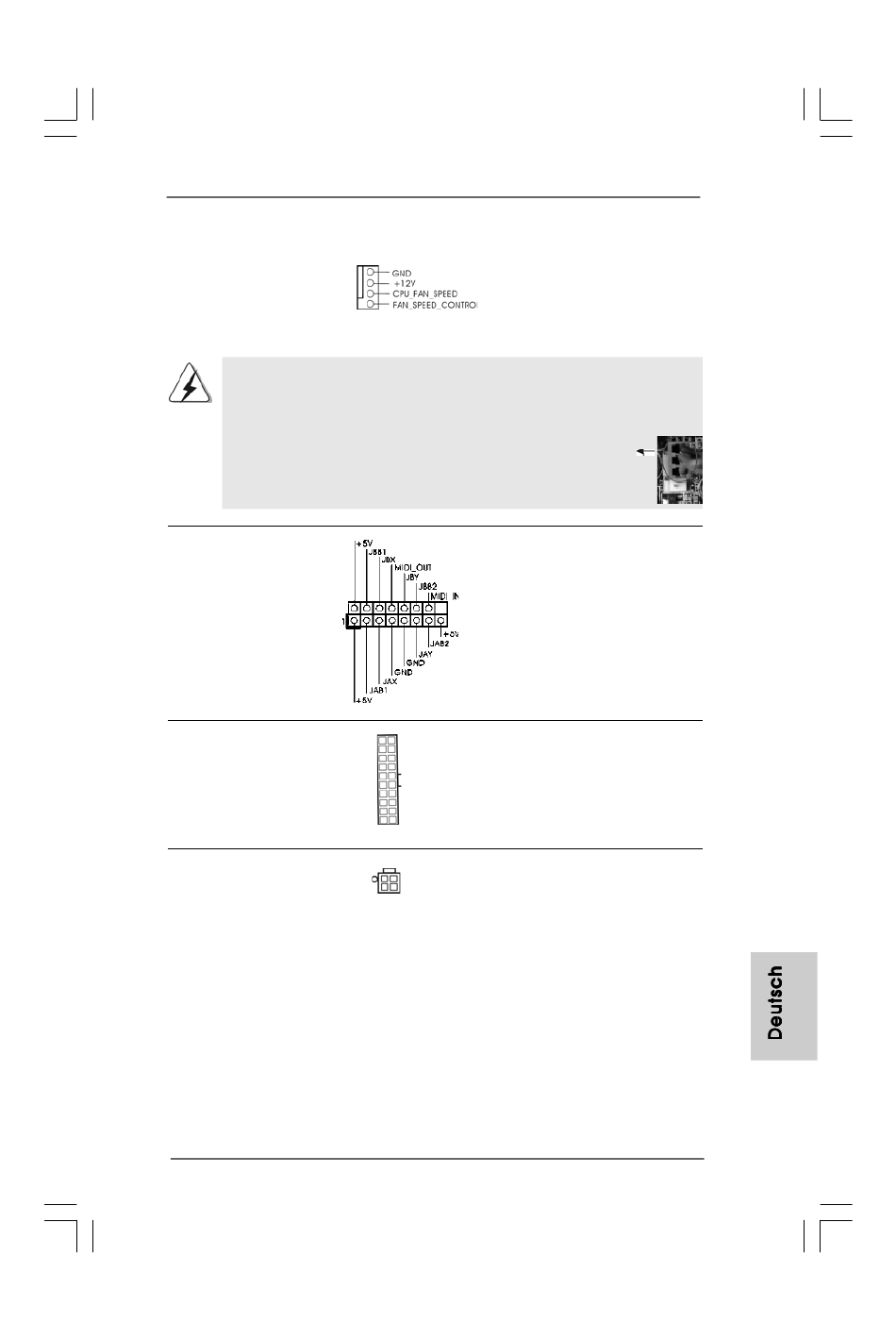

CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2 - Nr. 5)
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan)
bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen
werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen
CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen
möchten, verbinden Sie ihn bitte mit
den Pins 1 – 3.
Game-Anschluss
(15-pin GAME1)
(siehe S.2 - Nr. 22)
ATX-Netz-Header
(20-pin ATXPWR1)
(siehe S.2 - Nr. 29)
Anschluss für
12V-ATX-Netzteil
(4-pin ATX12V1)
(siehe S.2 - Nr. 2)
ASRock 4CoreDual-VSTA Motherboard
Verbinden Sie das CPU -
Lüfterkabel mit diesem
1
2
Anschluss und passen Sie den
3
4
schwarzen Draht dem
Erdungsstift an.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
Verbinden Sie ein Game-Kabel
mit
der Game-Anschlusshalter
installiert ist.
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
Beachten Sie bitte, dass Sie eine
Stromversorgung mit ATX 12-
Volt-Stecker mit diesem
Anschluss verbinden müssen,
damit ausreichend Strom
geliefert werden kann.
Andernfalls reicht der Strom
nicht aus, das System zu starten.
Anschluss, wenn
diesem
6 5
6 5
6 5
6 5
6 5
