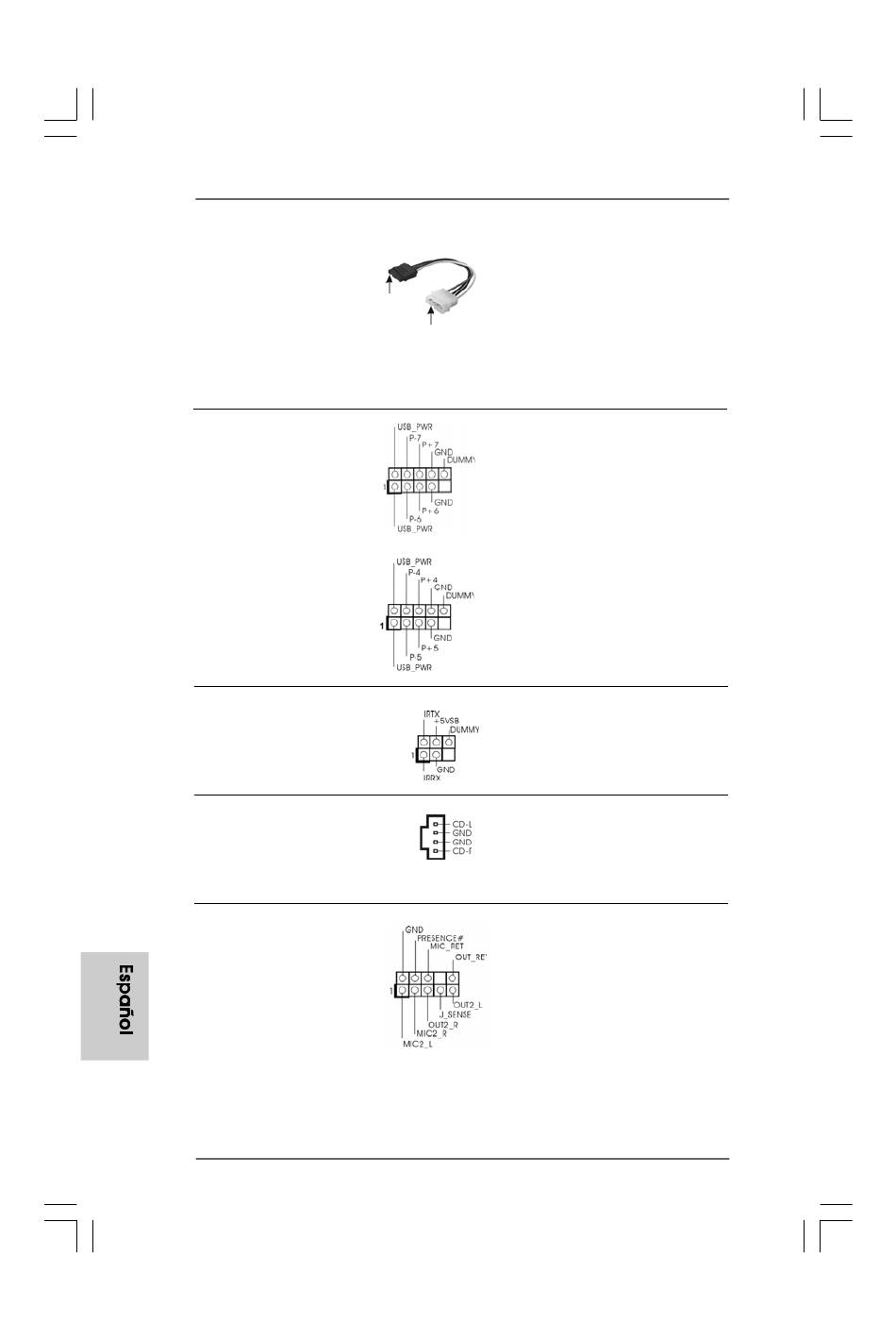

ASROCK 4CoreDual-VSTA Schnellinstallationsanleitung Seite 136

Cable de alimentación
de serie ATA (SATA)
(Opcional)
Conectar a la conexión de
alimentación del disco
Cabezal USB 2.0
(9-pin USB67)
(ver p.2, No. 20)
(9-pin USB45)
(ver p.2, No. 18)
Conector de módulo Infrared
(5-pin IR1)
(ver p.2, N. 27)
Conector de audio interno
(4-pin CD1)
(CD1: ver p.2, N. 28)
Conector de audio de panel
frontal
(9-pin HD_AUDIO1)
(vea p.2, No. 24)
1 3 6 1 3 6 1 3 6 1 3 6 1 3 6
duro SATA Conectar a la fuente
de alimentación
CD1
ASRock 4CoreDual-VSTA Motherboard
Conecte el extremo negro del
cable de SATA al conector de
energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
Además de cuatro puertos
USB 2.0 predeterminados en el
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
Soporta módulo Infrared de
transmisión y recepción
wireless.
Permite recepción de input
audio de fuente sónica como CD-
ROM, DVD-ROM TV tuner, o
tarjeta MPEG.
Este es una interface para
cable de audio de panel frontal
que permite conexión y control
conveniente de apparatos de
Audio.
