Eikon TACTIL
21840
Apparecchio di comando domotico, 4 pulsanti programmabili in modo indipen-
dente per la gestione di carichi singoli o scenari, standard KNX, da completare
con etichetta e placca Eikon Tactil - 2 moduli.
Il dispositivo è composto da 4 tasti a sfioramento indipendenti che permettono, attraverso il bus
KNX, di comandare attuatori a relè, attuatori dimmer e attuatori tapparelle; possono inoltre essere
utilizzati anche per il richiamo di scenari. Il dispositivo va completato con la placca Eikon Tactil; i
tasti comunque reagiscono alla pressione meccanica anche senza l'applicazione della placca per
cui, la configurazione e il primo test di funzionamento, possono essere effettuati in tale condizione.
CARATTERISTICHE.
• Tensione nominale di alimentazione BUS: 30 V d.c. SELV
• Assorbimento dal bus: 35 mA
• Morsetti: bus TP
• Temperatura di funzionamento: -5°C - + 45°C (uso interno)
FUNZIONAMENTO.
• Impostazioni del dispositivo:
- colore (tutti i led vengono modificati contemporaneamente scegliendo il colore da una lista
o impostando le coordinate RGB attraverso il software ETS)
- sensibilità dei tasti (ossia intensità della pressione da esercitare per attuare un comando)
- attivazione/disattivazione buzzer
- comportamento dei led con dispositivo in standby (spenti o a bassa luminosità)
• Funzioni realizzabili dai tasti:
- invio comandi di ON, OFF e ON temporizzato
- Switch ON e OFF sul fronte di salita e su quello di discesa
- Richiamo e memorizzazione scenario
- Invio valore
- Comando dimmer
- Toggle
• Funzioni realizzabili dai tasti con 2 canali associati:
- Switch ON e OFF
- Comando dimmer
- Comando tapparelle
• Funzione proximity:
- il dispositivo, quando l'utente avvicina la mano, entra in funzionamento "normale" e i led si
accendono con alta luminosità.
- se dopo 10 s non viene effettuata nessuna azione, il dispositivo ritorna in standby e i led si
spengono o riducono il grado di luminosità.
Le icone illuminate guidano l'utente nella scelta del comando poiché identificano i punti
in cui l'eventuale pressione comporta un'azione del dispositivo.
Tali icone possono essere personalizzate mediante simboli e scritte adesive da apporre
sui corrispondenti tasti (art. 21847).
• Funzione pulizia placca: il dispositivo riconosce la pressione contemporanea di più tasti
riconducibile al passaggio di uno straccio per cui non effettua azioni a meno di non soffermarsi
troppo sulla stessa zona della placca.
CONFIGURAZIONE.
La configurazione del dispositivo, dell'indirizzo fisico e dei parametri avviene mediante il software ETS.
Nel caso in cui nel dispositivo venga caricato un applicativo ETS non corretto, il led rosso lam-
peggerà (errore di "device type").
Per ripristinare la configurazione desiderata, caricare nel dispositivo l'applicativo ETS corretto.
Tutti i database ETS aggiornati sono scaricabili dalla sezione "Software di prodotto" del sito
www.vimar.com.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Il dispositivo può essere installato su placche Eikon Tactil a 2, 3 e 4 moduli; utilizzando placche
a 4 moduli si possono installare 2 dispositivi art. 21840. In caso di placca 3 e 4 moduli usare
l'apposito copriforo art. 21041 per chiudere i moduli non utilizzati.
• In caso di installazione con placca 5M BS (2+blank+2), quindi su supporto art. 20609, il dispo-
sitivo non può essere installato nel modulo centrale del supporto stesso; tale modulo va chiuso
utilizzando il copriforo art. 21041 (per i dettagli si veda SC-Scheda presente su www.vimar.
com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo).
• Sulla stessa placca utilizzata per l'art. 21840 non possono essere installati dispositivi touch
alimentati a tensione di rete (art. 21174, 21119, 21122, 21134).
CONFORMITÀ NORMATIVA.
Direttiva EMC. Norme EN 50428, EN 50491.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile con-
segnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'ac-
quisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m
di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta
differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente
e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
49400579B0 05 1810
è inoltre possibile consegnare gratuitamente, senza obbligo
2

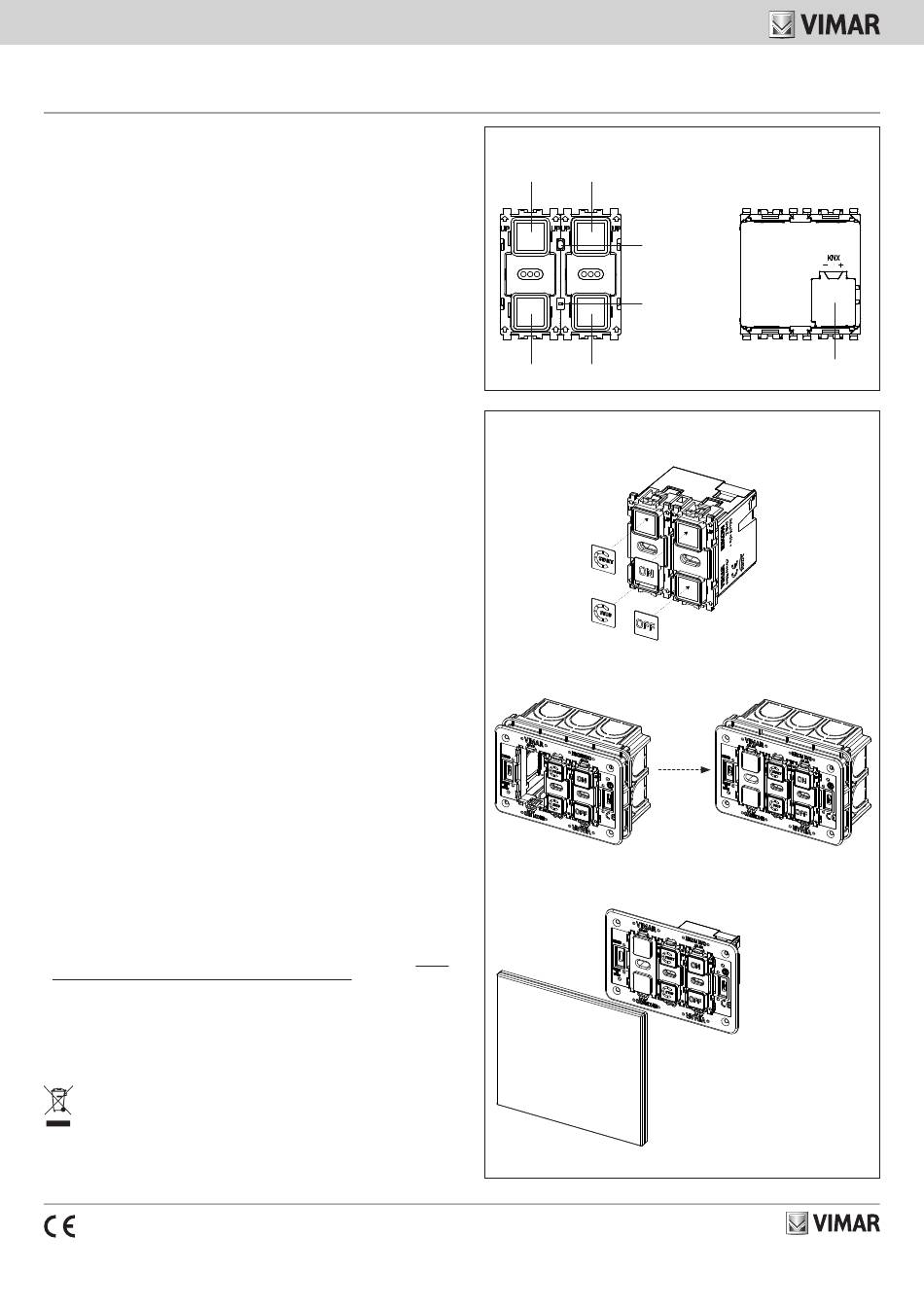

VISTA FRONTALE E POSTERIORE
Led di illuminazione icone
Pulsante di
configurazione
LED di
configurazione
Led di illuminazione icone
INSTALLAZIONE
1. Personalizzazione dei tasti mediante etichette
2. Chiusura degli spazi vuoti mediante copriforo art. 21041
3. Aggancio della placca Eikon Tactil
morsetti bus TP
Agganciare la placca in modo che i contatti
centrali combacino perfettamente con quelli
dell'apparecchio di comando 21840 e
attendere che il dispositivo torni in standby
prima di iniziare ad utilizzarlo.
