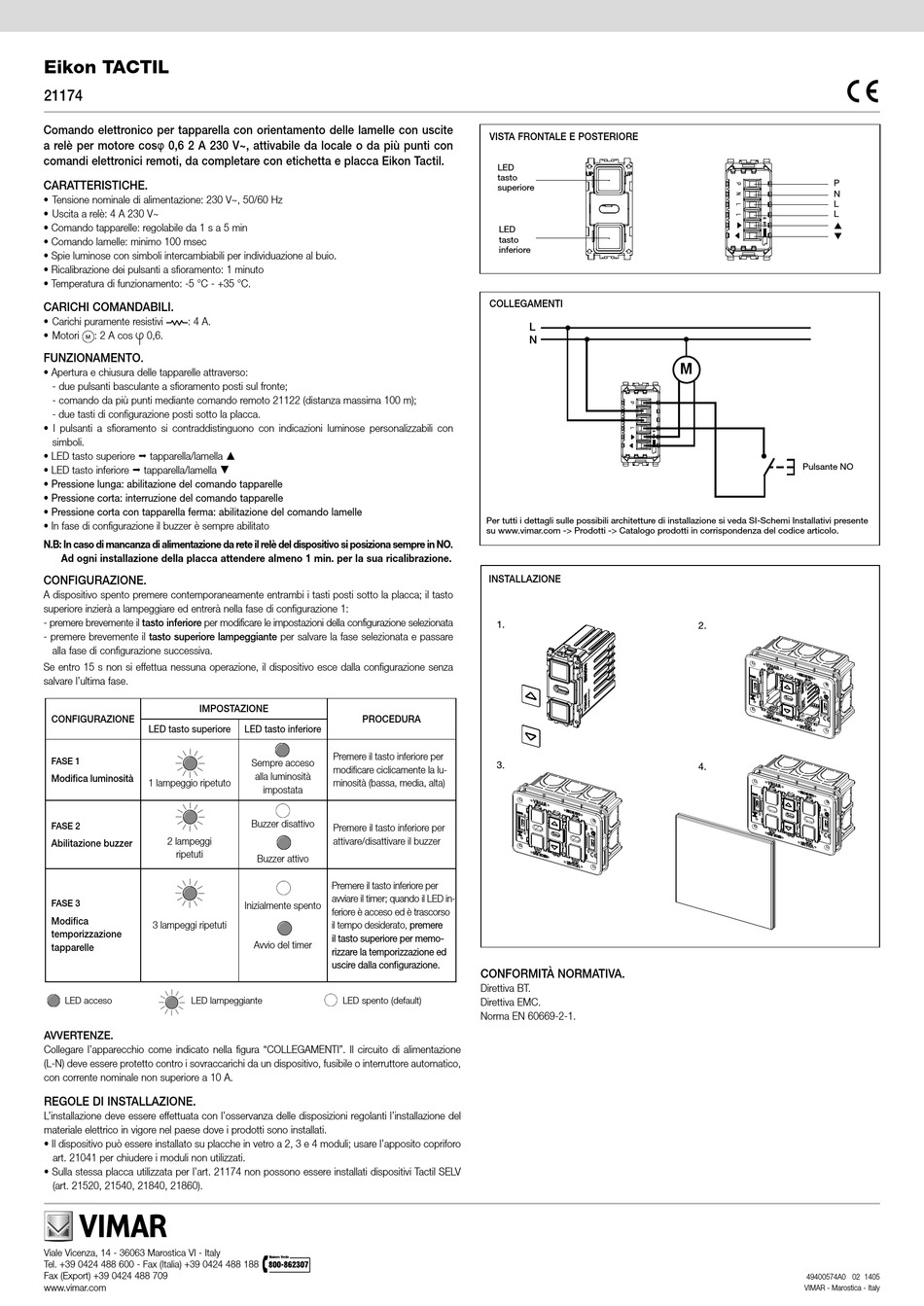

Eikon TACTIL
21174
Comando elettronico per tapparella con orientamento delle lamelle con uscite
a relè per motore cosφ 0,6 2 A 230 V~, attivabile da locale o da più punti con
comandi elettronici remoti, da completare con etichetta e placca Eikon Tactil.
CARATTERISTICHE.
• Tensione nominale di alimentazione: 230 V~, 50/60 Hz
• Uscita a relè: 4 A 230 V~
• Comando tapparelle: regolabile da 1 s a 5 min
• Comando lamelle: minimo 100 msec
• Spie luminose con simboli intercambiabili per individuazione al buio.
• Ricalibrazione dei pulsanti a sfioramento: 1 minuto
• Temperatura di funzionamento: -5 °C - +35 °C.
CARICHI COMANDABILI.
• Carichi puramente resistivi : 4 A.
• Motori : 2 A cos 0,6.
FUNZIONAMENTO.
• Apertura e chiusura delle tapparelle attraverso:
- due pulsanti basculante a sfioramento posti sul fronte;
- comando da più punti mediante comando remoto 21122 (distanza massima 100 m);
- due tasti di configurazione posti sotto la placca.
• I pulsanti a sfioramento si contraddistinguono con indicazioni luminose personalizzabili con
simboli.
• LED tasto superiore  tapparella/lamella 
• LED tasto inferiore  tapparella/lamella 
• Pressione lunga: abilitazione del comando tapparelle
• Pressione corta: interruzione del comando tapparelle
• Pressione corta con tapparella ferma: abilitazione del comando lamelle
• In fase di configurazione il buzzer è sempre abilitato
N.B: In caso di mancanza di alimentazione da rete il relè del dispositivo si posiziona sempre in NO.
Ad ogni installazione della placca attendere almeno 1 min. per la sua ricalibrazione.
CONFIGURAZIONE.
A dispositivo spento premere contemporaneamente entrambi i tasti posti sotto la placca; il tasto
superiore inzierà a lampeggiare ed entrerà nella fase di configurazione 1:
- premere brevemente il tasto inferiore per modificare le impostazioni della configurazione selezionata
- premere brevemente il tasto superiore lampeggiante per salvare la fase selezionata e passare
alla fase di configurazione successiva.
Se entro 15 s non si effettua nessuna operazione, il dispositivo esce dalla configurazione senza
salvare l'ultima fase.
IMPOSTAZIONE
CONFIGURAZIONE
LED tasto superiore
FASE 1
Modifica luminosità
1 lampeggio ripetuto
FASE 2
2 lampeggi
Abilitazione buzzer
ripetuti
FASE 3
Modifica
3 lampeggi ripetuti
temporizzazione
tapparelle
LED acceso LED lampeggiante
AVVERTENZE.
Collegare l'apparecchio come indicato nella figura "COLLEGAMENTI". Il circuito di alimentazione
(L-N) deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore automatico,
con corrente nominale non superiore a 10 A.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione del
materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Il dispositivo può essere installato su placche in vetro a 2, 3 e 4 moduli; usare l'apposito copriforo
art. 21041 per chiudere i moduli non utilizzati.
• Sulla stessa placca utilizzata per l'art. 21174 non possono essere installati dispositivi Tactil SELV
(art. 21520, 21540, 21840, 21860).
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
PROCEDURA
LED tasto inferiore
Premere il tasto inferiore per
Sempre acceso
modificare ciclicamente la lu-
alla luminosità
minosità (bassa, media, alta)
impostata
Buzzer disattivo
Premere il tasto inferiore per
attivare/disattivare il buzzer
Buzzer attivo
Premere il tasto inferiore per
avviare il timer; quando il LED in-
Inizialmente spento
feriore è acceso ed è trascorso
il tempo desiderato, premere
il tasto superiore per memo-
Avvio del timer
rizzare la temporizzazione ed
uscire dalla configurazione.
LED spento (default)
VISTA FRONTALE E POSTERIORE
LED
tasto
superiore
LED
tasto
inferiore
COLLEGAMENTI
L
N
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi presente
su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.
INSTALLAZIONE
1.
3.
CONFORMITÀ NORMATIVA.
Direttiva BT.
Direttiva EMC.
Norma EN 60669-2-1.
P
N
L
L


M
Pulsante NO
2.
4.
49400574A0 02 1405
VIMAR - Marostica - Italy
