3. Kommunikation

Grundfos verwendet generell zwei Arten von elektrischen Schnitt-
stellen zur Kommunikation mit seinen Produkten: RS-485 und
TTL.
Deshalb wird der PC Tool Link mit zwei entsprechenden Kabeln
ausgeliefert.

3.1 Stromversorgung

Der PC Tool Link verfügt über keine eigene Stromversorgung. Er
wird vom USB-Anschluss am PC mit Strom versorgt. Wird ein
USB-Hub verwendet, muss dieser über eine eigene Stromversor-
gung verfügen (self-powered).

3.2 Finden der Nummer des virtuellen COM-Ports

Die Datei setup.exe können Sie unter www.ftdi-
chip.com/Drivers/VCP.htm herunterladen (wählen
Sie einen VCP-Treiber für das Gerät "FT232R" aus).
Installieren Sie den Treiber für den PC Tool Link. Bei einigen PC-
Tool-Softwares wird die Nummer benötigt, die dem virtuellen
COM-Port zugeordnet ist. Diese finden Sie mithilfe des Gerä-
temanagers (Device Manager) in Windows.
Control panel > System > Hardware > Device Manager.
Erweitern Sie im Gerätemanager das Verzeichnis "Ports (COM &
LPT)", sodass das Unterverzeichnis "USB Serial Port" sichtbar
wird. Die Nummer des virtuellen COM-Ports wird in Klammern
neben der Bezeichnung angezeigt, z. B. USB Serial Port (COM4)
wie in Abb.
1
hervorgehoben.

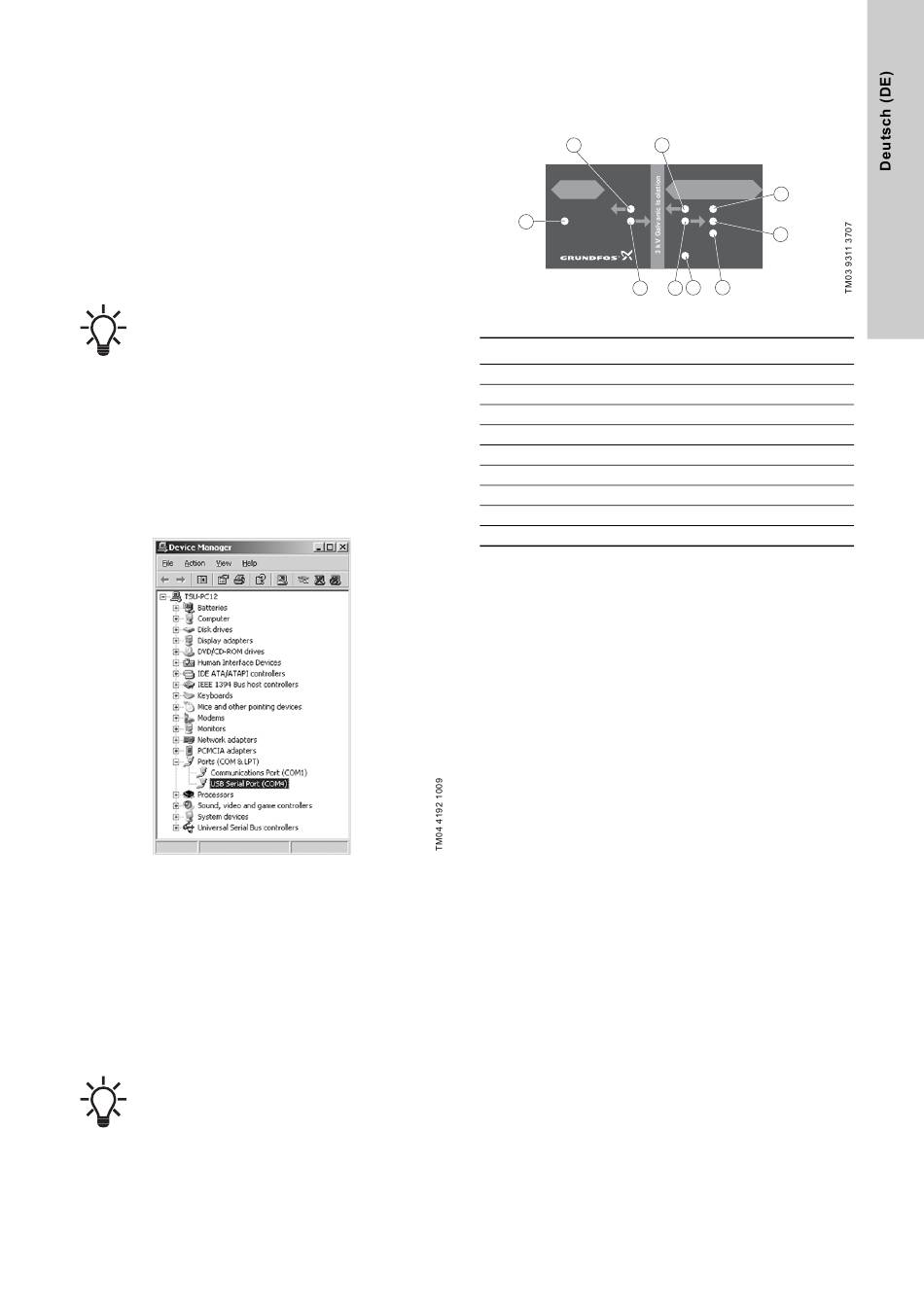

Abb. 1
Device Manager
Ist mehr als ein PC Tool Link an den PC angeschlossen, wird
jedem Gerät eine eigene COM-Portnummer zugewiesen.

3.3 Stecker

Der PC Tool Link wird mit drei Anschlusskabeln geliefert:
15-polige D-Sub-Anschlussbuchse (für die Verbindung zum
Grundfos-Produkt per RS-485)
15-polige D-Sub-Anschlussbuchse (für die Verbindung zum
Grundfos-Produkt per TTL-Port)
USB-Anschluss (für die Verbindung zum PC)
Wenn keine Kommunikation aufgebaut werden kann,
siehe Abschnitt
6.
Störungssuche.

4. Funktionsbeschreibung

Der PC Tool Link verfügt über neun Meldeleuchten (LEDs) zum
Anzeigen des Kommunikationsstatus zwischen dem PC und dem
Grundfos-Produkt.
2
PC
Data
1
USB
3
Abb. 2
Farbzuordnung der LEDs
Pos.
Farbe der LED
1
Orange
2
Rot
3
Rot
4
Rot
5
Rot
6
Nicht verwendet
7
Gelb
8
Gelb
9
Grün
4
PC Tool Link
Grundfos Unit
6
Data
RS232
TTL
GENIbus
7
(RS485)
Power
8
5
9
3
