Bild 6
POWERAMP
BASS R
ANSCHLUSS DES SYSTEMS

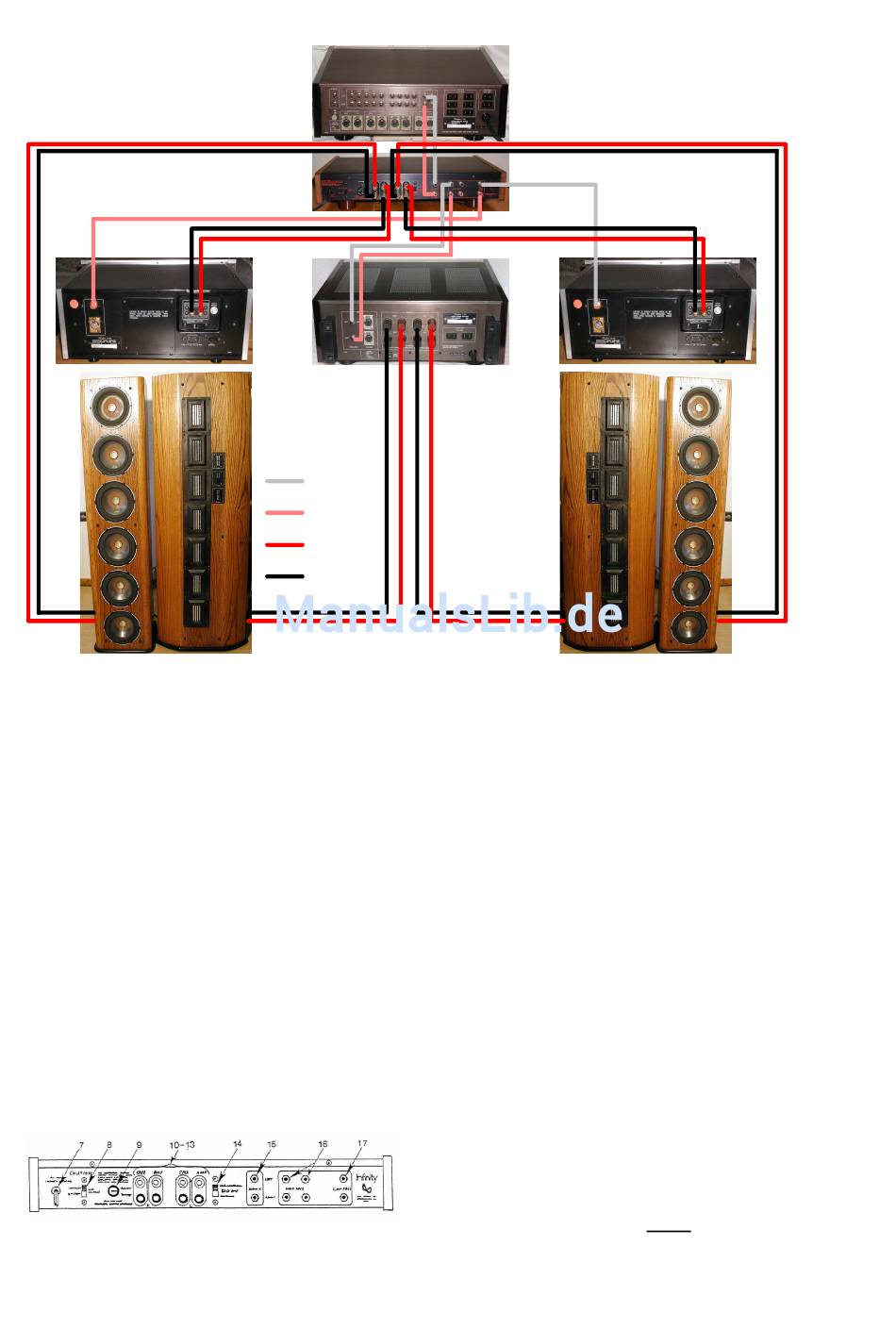

Im Bild 6 ist eine komplette
Anschlussübersicht dargestellt, die dabei
helfen soll, alle Anschlüsse auch korrekt
durchzuführen, um jeglichen Schaden zu
vermeiden. Versichern Sie sich, dass alle
Geräte ausgeschaltet sind bevor Sie mit
dem Anschließen beginnen.
Bild 7 zeigt schematisch das Anschlussfeld
der elektronischen Frequenzweiche.
1. Verbinden Sie die Ausgänge Ihres
Vorverstärkers mit den Eingängen der
elektronischen Frequenzweiche des RS I
Systems.
Bild 7
2. Verbinden Sie die "highpass" Ausgänge
der elektronischen Frequenzweiche mit
PREAMP
SERVO
MH
R
POWERAMP
NF Links
NF Rechts
LS +
LS -
MH
L
POWERAMP
den Eingängen des Stereoendverstärkers
( oder den zwei Monoendstufen ), mit dem
Sie die Mittel-Hochtoneinheiten betreiben
wollen.
3. Verbinden Sie die Lautsprecher
Ausgänge der Mittel-Hochtonendstufe mit
de Mittel-Hochtoneinheiten der RS I und
achten Sie dabei sowohl auf die
gleichphasigkeit ( + an + und – an - ) als
auch auf die links / rechts Zuordnung.
4. Verbinden Sie die "low pass" Ausgänge
der elektronischen Frequenzweiche mit
den Eingängen des anderen
Stereoendverstärkers ( oder den zwei
Monoendstufen ), der zum Betrieb der
Tieftoneinheiten vorgesehen ist.
5. Verbinden Sie die Lautsprecher
Ausgänge der Tieftonendstufe mit den
"amp" Eingängen der elektronischen
Frequenzweiche (nicht mit den
Tieftoneinheiten!) achten Sie auch hierbei
auf die Phasengleichheit und links / rechts
Zuordnung.
7
POWERAMP
BASS L
