leuchtet, wenn die elektronische
Frequenzweiche in Betrieb ist.
ACHTUNG:
+ = rot
- = schwarz
8. NETZANSCHLUSSKABEL
9. NETZSPANNUNGSWAHLSCHALTER
Auf korrekte Einhaltung der Netzspannung
achten.
10. FUSE = Sicherung
durchgebrannte Sicherungen nur durch
gleichartige ersetzen. (Nur flinke Typen
verwenden)
11. Anschlüsse des rechten
Tieftonlautsprechers
12. Anschlüsse des rechten
Tieftonverstärkers
13. . Anschlüsse des linken
Tieftonlautsprechers
14. Anschlüsse des linken
Tieftonverstärkers
15. BASS AMP
Dieser Schalter gestattet die Anpassung an
invertierende bzw. nicht invertierende
Tieftonverstärker
Wichtig:
unbedingt auf korrekte
Stellung achten.
16. INPUT
Eingang zum Anschluss des
Vorverstärkers
17. HIGH PASS OUTPUT
Zum Anschluss an den Hochtonverstärker
18. Anschluss Tieftonverstärker
ACHTUNG:
Auf keinen Fall rechten und linken
Kanal vertauschen!
DIE PASSIVE FREQUENZWEICHE
Die Regler für die passive Frequenzweiche
befinden sich unten auf der Rückseite jeder

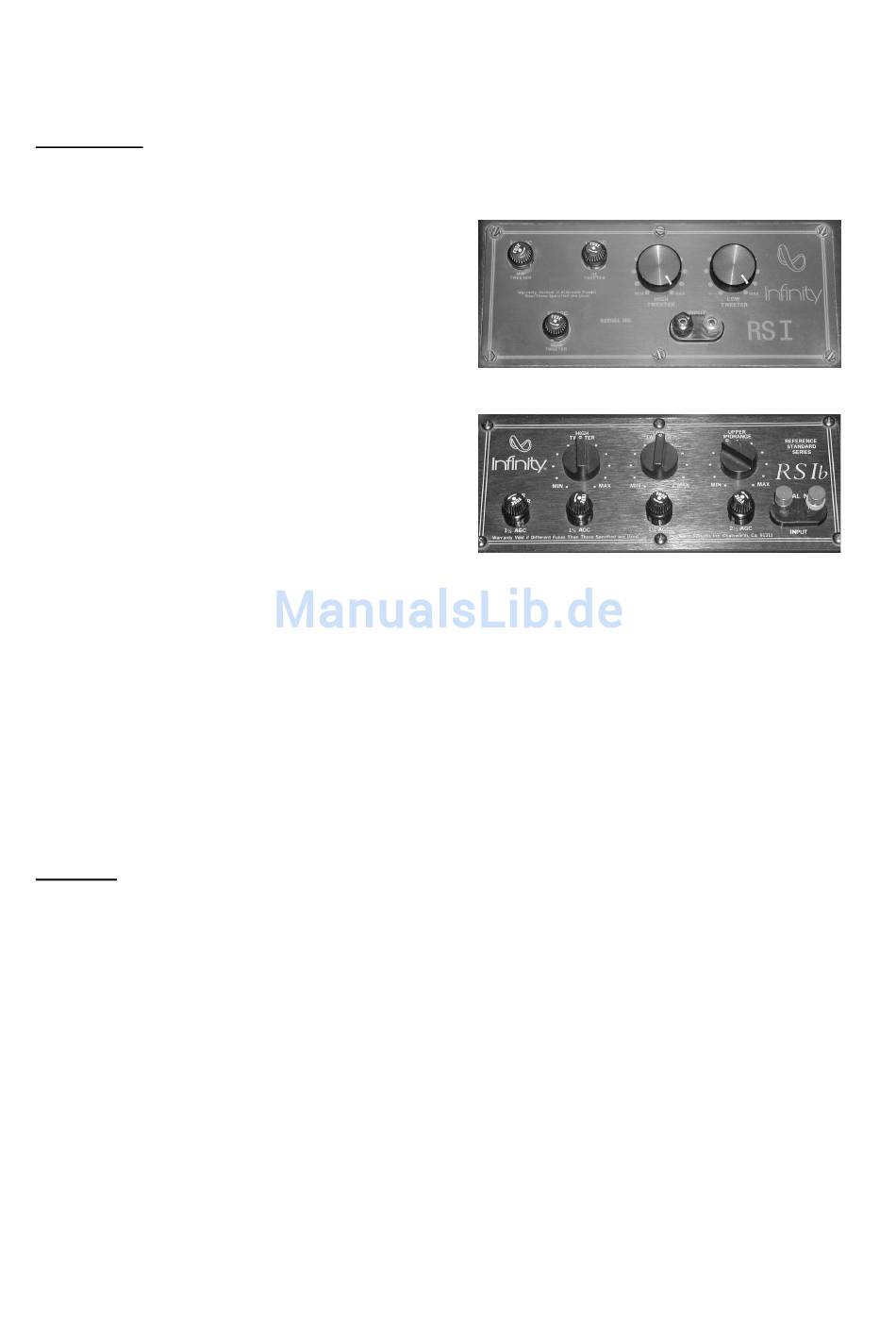

Mitteltoneinheit. Bild 5a+b zeigt diese
Regler. Bild 5a zeigt das RS1 Panel, Bild
5b zeigt das RS1B Panel.
Bild 5a+b
RS1 Panel
RS1B Panel
Die Gestaltung Ihres Hörraumes kann die
Klangwiedergabe beeinflussen, speziell im
Mittel-Hochtonbereich. Nachdem Sie die
beste Position für das RS I System
gefunden haben, können Sie mit der
passiven Weiche einen Feinabgleich
vornehmen. Die Regler sollten von
Mittelposition aus auf Ihren Hörraum
eingestellt werden.
Durch die Möblierung stark bedämpfte
Räume benötigen normalerweise einen
höheren Pegel der Hochtöner als wenig
bedämpfte, reflektierende Räume.
Der LOW TWEETER – Regler regelt den
oberen und unteren EMIT auf der
Frontseite im Bereich zwischen 2 und 5
kHz. Der HIGH TWEETER - Regler regelt
den mittleren EMIT im Bereich über 6
kHz. Mit dem UPPER MIDRANGE –
Regler ist der Bereich zwischen 850 Hz
und 2500 Hz veränderbar. Die Regler
sollten bei verschiedenem Musikmaterial
in kleinen Schritten verstellt werden. Die
Hochton Sicherungen schützen die
EMITs vor Überlastung. Sollte eine davon
"durchbrennen" darf sie nur durch eine
Sicherung gleicher Größe und gleichen
Typs ersetzt werden. Die Verwendung
