Inhaltszusammenfassung für Sanyo PLC-XU101

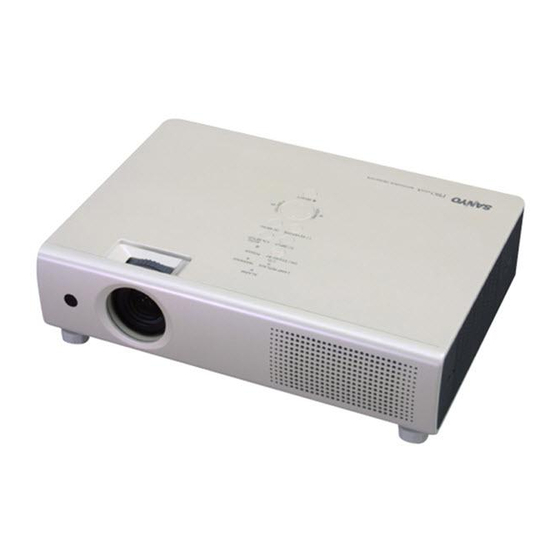

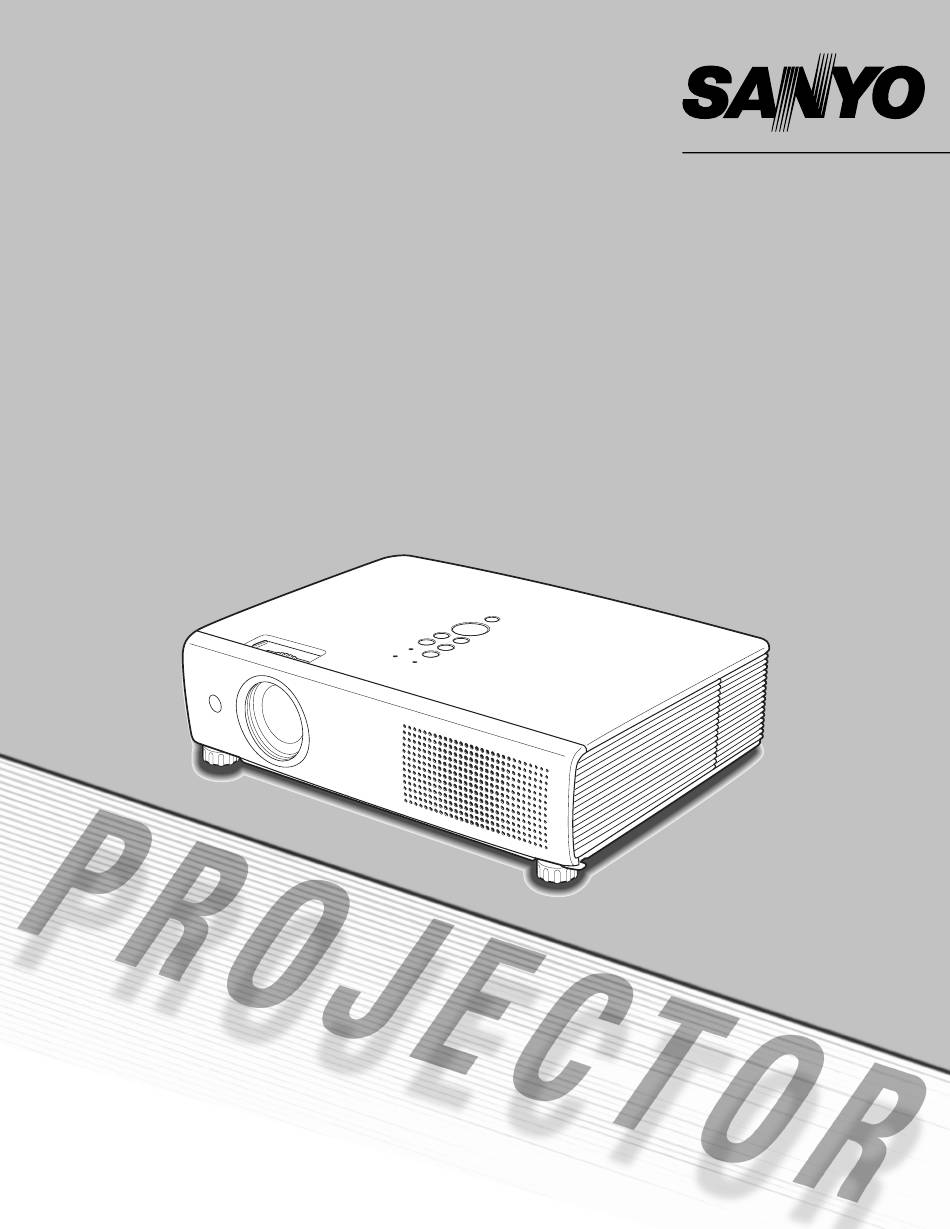

- Seite 1 Multimedia-Projektor PLC-XU101 MODELL PLC-XU101K Bedienungsanleitung...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. ◆... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design ... . .2 Computereingang ....26 Wahl der Eingangsquelle Inhaltsverzeichnis . -
Seite 4: Für Den Besitzer
Länder der Europäischen Union und AUFTRITT. BEI KONTAKT MIT ÖL ODER CHEMIKALIEN nicht für die übrigen Länder. KANN DER PROJEKTOR BESCHÄDIGT WERDEN. Ihr SANYO Produkt wurde entworfen und hergestellt mit qualitativ hochwertigen Materialien und Komponenten, die recycelt BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG ZUM und wiederverwendet werden können. -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Beachten Sie unbedingt die Angaben zur Stromversorgung auf Sicherheits- und Bedienungsanweisungen sorgfältig durch. dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, falls Bewahren Sie die Bedienungsanleitung zum späteren Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Nachschlagen auf. -
Seite 6: Luftzirkulation
Sicherheitsanweisungen Luftzirkulation Ändern der Projektorstandorts Die Gehäuseöffnungen dienen zur Belüftung, um einen Zum Ändern des Projektorstandorts müssen Sie den störungsfreien Betrieb zu gewährleisten und den Objektivschutz schließen und die einstellbaren Füße Projektor vor Überhitzung zu schützen, deshalb dürfen zurückstellen, um eine Beschädigung des Objektivs diese Öffnungen nicht blockiert oder abgedeckt werden. -
Seite 7: Aufstellen Des Projektors An Einer Geeigneten Position
Sicherheitsanweisungen Aufstellen des Projektors an einer geeigneten Position Verwenden Sie den Projektor nur in den vorgeschriebenen Aufstellungspositionen. In einer ungeeigneten Position kann sich die Lampenlebensdauer verkürzen und außerdem besteht Verletzungs- und Brandgefahr. Dieser Projektor ist für die Projektion nach oben, unten oder umgekehrt im rechten Winkel zur Leinwand geeignet, wie in der Abbildung gezeigt. -
Seite 8: Erfüllung Von Bestimmungen
Folge haben. Modellnummer(n) : PLC-XU101 Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO FISHER COMPANY Adresse : 21605 Plummer Street, Chatsworth, California 91311 U.S.A. Tel. Nr. : (818)998-7322 Netzkabelanforderungen Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die Verwendungsanforderungen des Landes in dem das Gerät gekauft wurde. -
Seite 9: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile Vorderseite q Zoomring w Infrarotfernbedienungsempfänger e Scharfeinstellring r Projektionsobjektiv t Diablendenhebel y Projektortasten und Anzeigen an der Projektoroberseite u Luftaustrittsöffnung VORSICHT An der Luftaustrittsöffnung tritt heiße Luft aus. Stellen Sie keine wärmeempfindlichen e r t Gegenstände in der Nähe auf. -
Seite 10: Rückseitige Buchsen
Bezeichnung und Funktion der Teile Rückseitige Buchsen q SERVICE PORT y AUDIO IN Diese Buchse wird für die Wartung des Projektors Schließen Sie den Audioausgang von angeschlossenen Videogeräten an der Buchse t der o an. Bei einem verwendet. Monosignal (eine Audiobuchse) muss an der L (MONO)-Buchse angeschlossen werden (Seite 16). -
Seite 11: Projektortasten Und Anzeigen
Bezeichnung und Funktion der Teile Projektortasten und Anzeigen q LAMP REPLACE-Anzeige u WARNING-Anzeige Diese Anzeige leuchtet gelb, sobald sich die –Leuchtet rot, wenn ein abnormaler Zustand Lebensdauer der Projektionslampe dem Ende festgestellt wird. nähert (Seiten 54, 60). –Blinkt rot, wenn die Temperatur im Projektor über den normalen Betriebsbereich angestiegen ist w ON/STAND-BY-Taste (Seiten 51, 60). -
Seite 12: Fernbedienung
Bezeichnung und Funktion der Teile Fernbedienung q ON/STAND-BY-Taste Zum Ein- und Ausschalten des Projektors. (Seiten 19, 20) w VIDEO-Taste Für die Wahl der Video-Eingangsquelle. (Seiten 24, 35) e COMPUTER-Taste Für die Wahl der Computer-Eingangsquelle. (Seiten 24, 26, 36) r MENU-Taste Diese Taste dient zum Ein- und Ausschalten der Bildschirmmenüs. -
Seite 13: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Öffnen Sie die Setzen Sie die neuen Batterien Schließen Sie die Batterieabdeckung der in das Batteriefach ein. Abdeckung wieder. Fernbedienung. 2 Batterien Typ AA Achten Sie auf die richtige Polarität (+ und –) und kontrollieren Sie, ob ein guter Klemmenkontakt... -
Seite 14: Installation
Installation Positionieren des Projektors Für die Positionierung des Projektors wird auf die nachstehende Abbildung verwiesen. Der Projektor sollte horizontal zur Leinwand aufgestellt werden. ✔ Hinweise: •Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen die Beleuchtungshelligkeit gering zu halten. -
Seite 15: Anschluss Von Einem Computer
Installation Anschluss von einem Computer Anschlusskabel • VGA-Kabel (Mini-D-sub 15-polig)* • Audiokabel (*Ein Kabel wird mitgeliefert, die anderen Kabel werden nicht mit dem Projektor mitgeliefert.) Audioausgang Monitorausgang Monitoreingang externe Audiogeräte Audioeingang VGA-Kabel VGA-Kabel VGA-Kabel Audiokabel (stereo) COMPUTER IN 2/ COMPUTER IN 1 MONITOR Audiokabel COMPONENT IN... -
Seite 16: Anschluss Von Videogeräten
Installation Anschluss von Videogeräten Anschlusskabel • Video- und Audiokabel (RCA x 3) • S-VIDEO-Kabel • Audiokabel (Die Kabel sind nicht im Lieferumfang des Projektors enthalten.) Composite-Video- und Audioausgang S-Video-Ausgang (Video) externe Audiogeräte Video- und S-video-Kabel Audiokabel Audioeingang VIDEO AUDIO IN S-VIDEO Audiokabel (stereo) -
Seite 17: Anschluss Von Component-Videogeräten
Installation Anschluss von Component-Videogeräten Anschlusskabel • Audiokabel • Scart-VGA-Kabel • Component-Kabel • Component-VGA-Kabel (Die Kabel sind nicht im Lieferumfang des Projektors enthalten.) 21-poliger RGB- Videokomponentenausgang Scart-Ausgang (Y, Pb/Cb, Pr/Cr) Audioausgang Component- Kabel externe Audiogeräte Scart- Audiokabel VGA-Kabel (stereo) Component- VGA-Kabel Audioeingang COMPUTER COMPUTER IN 2/COMPONENT IN... -
Seite 18: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 120 oder 200 - 240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muss eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 19: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an. Schließen Sie das Netzkabel des Projektors an einer Steckdose an. Die POWER-Anzeige blinkt kurz rot und leuchtet danach rot. Öffnen Sie die Diablende, indem Sie den Diablendenhebel aufschieben (Seite 53). -
Seite 20: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors Drücken Sie die ON/STAND-BY-Taste der Fernbedienung oder an der Projektoroberseite, so dass die Anzeige “Ausschalten ?” eingeblendet wird. Drücken Sie die ON/STAND-BY-Taste nochmals, um den Projektor auszuschalten. Die POWER-Anzeige beginnt rot zu blinken und die Kühlgebläse laufen weiter. -
Seite 21: Bedienung Des Bildschirmmenüs
Grundbedienung Bedienung des Bildschirmmenüs Der Projektor kann mit dem Bildschirmmenü eingestellt Projektortasten werden. Für die einzelnen Einstellungen wird auf die entsprechenden Abschnitte in dieser Bedienungsanleitung MENU-Taste verwiesen. Zeigertasten Zeigen Sie das Bildschirmmenü mit der MENU-Taste des Projektors oder der Fernbedienung an. SELECT-Taste Wählen Sie das Menüsymbol mit den Zeigertasten 7 8. -
Seite 22: Menüleiste
Grundbedienung Menüleiste Für Einzelheiten zu den Funktionen wird auf die Menüstruktur auf den Seiten 58, 59 verwiesen. Computerquelle Menüpunkt PC-Systemmenü Bildwahlmenü Bildschirmmenü Einstellmenü Zeigt das gewählte Zum Einstellen des Zum Einstellen des Für die Einstellung der Für die Einstellung der Menü... -
Seite 23: Zoom- Und Bildschärfeeinstellung
Grundbedienung Zoom- und Bildschärfeeinstellung Betätigen Sie zum Ein- oder Auszoomen den Zoomring. Zoomring Stellen Sie mit dem Scharfeinstellring die Bildschärfe ein. Scharfeinstellring Toneinstellung Direkteinstellung Projektortasten Lautstärke VOLUME-Tasten (+/–) Stellen Sie den Lautstärkepegel mit der VOLUME-Taste +/– des Projektors oder der Fernbedienung ein. Auf dem Bildschirm wird für einige Sekunden die Anzeige des Lautstärkepegels eingeblendet. -
Seite 24: Bedienung Mit Der Fernbedienung
Grundbedienung Bedienung mit der Fernbedienung Für gewisse häufig verwendete Bedienungen ist es einfacher die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, es ist nicht notwendig das Bildschirmmenü anzuzeigen. COMPUTER/VIDEO-Tasten Fernbedienung Drücken Sie zum Einstellen der Eingangsquelle die COMPUTER/VIDEO- COMPUTER- oder die VIDEO-Taste der Fernbedienung. - Seite 25 Grundbedienung AUTO PC-Taste Fernbedienung Drücken Sie zur Bedienung der Auto PC-Anpassungsfunktion die AUTO PC-Taste der Fernbedienung. VOLUME- Für weitere Einzelheiten wird auf die Seite 28 verwiesen. Tasten (+/–) Zeigertasten ed (Seite 23) D.ZOOM-Tasten AUTO PC- Taste Drücken Sie die D.ZOOM-Tasten der Fernbedienung zum IMAGE-Taste Ein- oder Auszoomen der Bilder.
-
Seite 26: Computereingang
Computereingang Wahl der Eingangsquelle Direkteinstellung Projektortasten Wählen Sie mit der COMPUTER 1- oder COMPUTER 2- COMPUTER 2-Taste Taste des Projektors oder der COMPUTER-Taste der Fernbedienung entweder Computer 1 oder Computer 2. COMPUTER 1-Taste Vor der Verwendung dieser Tasten muss die richtige Eingangsquelle mit dem Menü... -
Seite 27: Einstellung Des Computersystems
Computereingang Einstellung des Computersystems Dieser Projektor stellt sich mit dem Multi-Scan-System und der Auto PC-Anpassung automatisch auf die meisten Arten von Computersignalen, basierend auf VGA, SVGA, XGA, SXGA, WXGA und UXGA ein. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. -
Seite 28: Auto-Pc-Einstellung
Computereingang Auto-PC-Einstellung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine Sync.”, “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Die Funktion “Auto PC-Anpassung” kann wie folgt angewendet werden. Direkteinstellung Fernbedienung Die Auto PC-Einstellung kann direkt durch Drücken der AUTO PC-Taste der Fernbedienung ausgeführt werden. -
Seite 29: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch gewisse Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 5 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 30 Computereingang Display area H Stellen Sie den horizontalen Anzeigebereich mit den Zeigertasten 7 8 ein. Display area V Stellen Sie den vertikalen Anzeigebereich mit den Zeigertasten 7 8 ein. Ziehen Sie den Zeiger des Reset roten Rahmens auf den Um die eingestellten Daten zurückzustellen, wählen Sie Gegenstand und drücken “Reset”...
-
Seite 31: Bildmodus-Einstellung
Computereingang Bildmodus-Einstellung Direkteinstellung Fernbedienung IMAGE-Taste Wählen Sie einen Bildpegel, “Dynamik”, “Standard”, Dynamik “Natürlich”, “Tafel (Grün)”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. Standard Dynamik Für die Wiedergabe in hellen Räumen. Natürlich IMAGE-Taste Standard Normaler, in diesem Projektor voreingestellter Bildmodus. -
Seite 32: Bildeinstellung
Computereingang Bildeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildeinstellmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed Bildeinstellmenüsymbol auf den gewünschten Punkt und drücken Sie die SELECT- Stellen Sie den roten Rahmen auf Taste, um Dialogfeld für die Einstellung anzuzeigen. -
Seite 33: Bildschirmformateinstellung
Computereingang Speichern Um die eingestellten Daten zu speichern, wählen Sie “Speichern” und drücken Sie die SELECT-Taste. Stellen Sie Bildmodusmenü den Pegel des Bildes 1 bis 4 mit den Zeigertasten e und d Den roten Rahmen ein und drücken Sie die SELECT-Taste. Eine Anzeige auf das erscheint zur Bestätigung, wählen Sie [Ja]. -
Seite 34: Ein- Und Auszoomen Von Bildern
Computereingang Custom Stellen Sie das Bildschirmformat und die Position manuell ein. Drücken Sie die SELECT-Taste auf dem Symbol “Custom”. “Custom” wird für einige Sekunden auf dem Bildschirm eingeblendet, danach erscheint “Seitenverhältnis”. Maßstab H / V ..Einstellen des Bildformats horizontal und vertikal. -
Seite 35: Videoeingang
Videoeingang Wahl der Eingangsquelle (Video, S-Video) Direkteinstellung Projektortasten Stellen Sie Video durch Drücken der VIDEO-Taste des VIDEO-Taste Projektors oder der Fernbedienung ein. Vor der Verwendung dieser Tasten muss die richtige Eingangsquelle mit dem Menü wie nachstehend beschrieben eingestellt werden. Fernbedienung VIDEO-Taste Eingangsmenüsymbol Menüeinstellung... -
Seite 36: Wahl Der Eingangsquelle (Component, Rgb Scart 21-Polig)
Videoeingang Wahl der Eingangsquelle (Component, RGB Scart 21-polig) Direkteinstellung Projektortasten COMPUTER 2-Taste Wählen Sie Computer 2 mit der COMPUTER 2-Taste des Projektors oder der COMPUTER-Taste der Fernbedienung. Vor der Verwendung dieser Tasten muss die richtige Eingangsquelle mit dem Menü wie nachstehend beschrieben eingestellt werden. -
Seite 37: Wahl Des Videosystems
Videoeingang Wahl des Videosystems Drücken Sie zum Einschalten des Bildschirmmenüs die AV-Systemmenü (Video oder S-video) MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das AV-Systemmenüsymbol. Stellen Sie den roten Zeiger mit den Zeigertasten ed AV-Systemmenüsymbol auf das gewünschte System und drücken Sie die Hier wird das SELECT-Taste zweimal. -
Seite 38: Bildmodus-Einstellung
Videoeingang Bildmodus-Einstellung Direkteinstellung Fernbedienung IMAGE-Taste Wählen Sie einen Bildpegel, “Dynamik”, “Standard”, Dynamik “Kinoeinstellung”, “Tafel (Grün)”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. Standard Dynamik Für die Wiedergabe in hellen Räumen. IMAGE-Taste Kinoeinstellung Standard Normaler, in diesem Projektor voreingestellter Bildmodus. -
Seite 39: Bildeinstellung
Videoeingang Bildeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildeinstellmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed Bildeinstellmenüsymbol auf den gewünschten Punkt und drücken Sie die SELECT- Taste, um Dialogfeld für die Einstellung anzuzeigen. - Seite 40 Videoeingang Schärfe Vermindern Sie die Bildschärfe mit der Zeigertaste 7, bzw. erhöhen Sie die Bildschärfe mit der Zeigertaste 8. (Einstellbereich 0 bis +15) Gamma Stellen Sie den Gammawert für eine bessere Kontrastbalance mit den Zeigertasten 7 8 ein. (Einstellbereich 0 bis +15) Rauschunterdrückung Die Bildstörungen lassen sich reduzieren.
-
Seite 41: Bildschirmformateinstellung
Videoeingang Bildschirmformateinstellung Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie zum Einschalten des Bildschirmmenüs die Bildschirmmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildschirmmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten Bildschirmmenüsymbol ed auf die gewünschte Funktion und drücken Sie die SELECT-Taste. -
Seite 42: Einstellung
Einstellung Einstellung Dieser Projektor besitzt ein Einstellmenü für die Einstellung Einstellmenü (Sprache) von verschiedenen, nachstehend beschriebenen Funktionen. Drücken Sie zum Einschalten des Bildschirmmenüs die MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Einstellmenüsymbol. Einstellungsmenüsymbol Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den gewünschten Punkt und drücken Sie die Stellen Sie den roten SELECT-Taste. - Seite 43 Einstellung Logo (Einstellungen für die Sperrfunktion Logo und Logo PIN code lock) Mit dieser Funktion lässt sich das Bildschirmlogo mit Logoauswahl Capture und Logo PIN code lock einstellen. ✔ Hinweis: •Wenn für die Logo PIN code lock-Funktion “Ein” eingestellt ist, Logoauswahl lassen sich die Funktionen Logoauswahl und Capture nicht einstellen.
-
Seite 44: Eingabe Eines Logo Pin-Codes
Einstellung Logo PIN code lock Logo PIN code lock Mit dieser Funktion können Unbefugte daran gehindert werden, das Bildschirmlogo zu ändern. Aus... Ein Logo lässt sich mit dem Logomenü frei wählen (Seite 43). Ein.... Das Bildschirmlogo lässt sich ohne Logo PIN-Code nicht ändern. - Seite 45 Einstellung Decken-proj. Decken-proj. Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Projektion eines an der Decke aufgehängten Projektors umgekehrt wiedergegeben. Rück-proj. Rück-proj. Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Rückprojektion seitenverkehrt wiedergegeben. Inputsuche Diese Funktion findet das Eingangssignal automatisch.
- Seite 46 Einstellung Automatische lampenabschaltung Automatische lampenabschaltung Zur Verminderung der Leistungsaufnahme und zum Verlängern der Lampenlebensdauer wird bei eingeschalteter automatischer Lampenabschaltung die Projektionslampe ausgeschaltet, wenn kein Eingangssignal anliegt und während Verbleibende Zeit bis zum Ausschalten der Lampe einer gewissen Zeit keine Bedienungstaste betätigt wird. Bei einer Signalunterbrechung oder wenn während mehr als 30 Sekunden keine Bedienungstaste gedrückt wird, erscheint die Timeranzeige “Kein Signal”...
- Seite 47 Einstellung Fernbedienung Fernbedienung Der Projektor besitzt zwei verschiedene Fernbedienungscodes, der Code 1, der bei der Auslieferung eingestellt ist und Code 2. Mit dieser Umschaltfunktion kann bei Verwendung von mehreren Projektoren oder Videogeräten eine Halten Sie die gegenseitige Beeinflussung der Fernbedienungen MENU- und die ausgeschlossen werden.
-
Seite 48: Ändern Der Pin Codeeinstellung
Einstellung PIN code lock PIN code lock Mit dieser Funktion können Unbefugte von der Bedienung des Projektors ausgeschlossen werden, dazu stehen die folgenden Einstellungen zur Verfügung. Aus..Die Projektorsperre ist mit dem PIN Code aufgehoben. Ein1..Der PIN Code muss bei jedem Einschalten des Projektors eingegeben werden. -
Seite 49: Einstellung Der Lüfterkontrolle
Einstellung Lüfter Lüfter Diese Funktion bietet nach dem Ausschalten des Projektors die folgenden Alternativen zum Betrieb des Kühlgebläses (Seite 20). L1..Normaler Betrieb L2..Geringere Drehzahl und geringe Geräuschentwicklung als bei normalem Betrieb (L1), aber es wird mehr Zeit zum Abkühlen benötigt. Lüfterkontrolle Stellen Sie die Kühlgebläsedrehzahl ein. -
Seite 50: Zähluhr Filter
Einstellung Zähluhr filter Zähluhr filter Diese Funktion ist zum Einstellen des Intervalls für die Filterreinigung. Beim Erreichen des eingestellten Zeitintervalls für die Reinigung wird ein Filterwarnsymbol auf dem Bildschirm eingeblendet, um anzuzeigen, dass eine Reinigung Stellen Sie den Timer zum notwendig ist. -
Seite 51: Wartung Und Reinigung
Wartung und Reinigung Warnungsanzeige Die WARNING-Anzeige zeigt den Funktionszustand der Projektorsperre. Kontrollieren Sie die WARNING- und die POWER-Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und Projektoranzeigen die WARNING-Anzeige blinkt rot. Wenn die Innentemperatur des Projektors einen gewissen WARNING- Wert erreicht, wird der Projektor zum Schutz automatisch Anzeige blinkt rot... -
Seite 52: Reinigen Des Luftfilters
Wartung und Reinigung Reinigen des Luftfilters Mit dem Luftfilter wird vermieden, dass sich Staub an den optischen Teilen ablagern oder in das Innere des Projektors gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad der Kühlgebläse herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektors herabsetzen kann. -
Seite 53: Schließen Der Diablende
Wartung und Reinigung Schließen der Diablende Die Diablende schützt das Objektiv gegen Kratzer und Diablendenhebel Schmutz. Wenn Sie den Projektor nicht verwenden, sollten Sie die Diablende schließen. Zum Öffnen und Schließen müssen Sie den Diablendenhebel oben auf dem Gehäuse verschieben. Schließen Sie die Blende nicht, während die Projektorlampe brennt. -
Seite 54: Ersetzen Der Lampe
Abschnitt “Zurückstellen Lampenbetriebszeitzählers” auf der nächsten Seite. Lampe ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. ● Modell-Nr. des Projektors : PLC-XU101/PLC-XU101K ● Nr. der Ersatzlampe : POA-LMP111 (Ersatzteil Nr. 610 333 9740) -
Seite 55: Zurückstellen Des Lampenbetriebszeitzählers
Wartung und Reinigung Zurückstellen des Lampenbetriebszeitzählers Nach dem Ersetzen der Lampe muss der Lampenbetriebszeitzähler zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige und das Lampenaustauschsymbol wird nicht mehr eingeblendet. Drücken Sie zum Einschalten des Bildschirmmenüs die MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Einstellmenüsymbol. -
Seite 56: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. – Kontrollieren Sie, ob der Projektor an den Peripheriegeräten wie in den Abschnitten “Anschluss von einem Computer”, “Anschluss von Videogeräten”... - Seite 57 Anhang Einige Anzeigen werden – Kontrollieren Sie den Anzeigepunkt. (Siehe Seite 42.) nicht eingeblendet. Das Dialogfeld “PIN code” erscheint – PIN Codesperre eingestellt. Den PIN Code (1234 bzw. die eingestellte beim Starten. Nummer) eingeben. (Siehe Seiten 19 und 48.) Keine Funktion der Fernbedienung. –...
-
Seite 58: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang Eingang Computer 1 Computer 2 RGB( Analog ) System Component System RGB( Scart ) Verlassen Video Auto System Video System S-video System Verlassen ✽ N/A - - - keine Angabe Lautstärke 0 - 63 Stumm Ein / Aus Verlassen Computereingang... -
Seite 59: Einstellungen
Anhang Videoeingang Einstellungen Einstellungen Sprache System Auto English Finnish 1080i German Polish 1035i French Hungarian 720p Italian Romanian 575p Spanish Russian 480p Portuguese Chinese 575i Dutch Korean 480i Swedish Japanese Verlassen Verlassen System Auto Trapezkorrektur Speichern/Reset SECAM Hintergrund blau Ein / Aus NTSC Display Ein / Count down aus / Aus... -
Seite 60: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigen Projektorzustand LAMP POWER WARNING REPLACE rot/grün gelb Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Der Projektor bereitet sich für die Betriebsbereitschaft vor oder die ✽ Projektionslampe kühlt sich ab. Der Projektor kann erst eingeschaltet werden, nachdem das Abkühlen abgeschlossen ist. -
Seite 61: Kompatible Computer
Anhang Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 140 MHz zu verarbeiten. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (KHz) Frequenz (Hz) Frequenz (KHz) Frequenz (Hz) -
Seite 62: Technische Daten
Anhang Technische Daten Mechanische Daten Multimedia-Projektor Abmessungen (B x H x T) 334 mm x 78 mm x 232 mm (einstellbare Füße nicht eingeschlossen) Gewicht 3,3 kg Einstellbare Füße 0° bis ca.9° Auflösung LCD-Panel 0,8”-Aktivmatrix-LCD, 3 LCD Auflösung 1.024 x 768 Bildpunkte Pixelanzahl 2 359 296 (1.024 x 768 x 3) Signalkompatibilität... -
Seite 63: Sonderzubehör
Anhang Zubehör Bedienungsanleitung (CD-ROM) Kurzanleitung Netzkabel Fernbedienung und Batterien VGA-Kabel PIN Code-Schild ● Änderungen vorbehalten. ● LCD-Panels sind mit größter Sorgfalt hergestellt. Mindestens 99,99% der Bildpunkte sind fehlerfrei, bei einer geringen Anzahl (weniger als 0,01%) können wegen der Charakteristik des LCD-Panels Fehler auftreten. Sonderzubehör Die nachstehend aufgeführten Teile sind Sonderzubehör. -
Seite 64: Klemmenanordnung
Anhang Klemmenanordnung COMPUTER INPUT/COMPONENT INPUT/MONITOR OUTPUT-Buchse (analog) Buchse: analog RGB (Mini-D-sub 15-polig) Rot (R/Cr) Ein-/Ausgang Grün (G/Y) Ein-/Ausgang Masse (Vert. sync.) Blau (B/Cb) Ein-/Ausgang Masse ----- DDC Daten Masse (Horiz. sync.) Horizontalsynchronisation Ein-/Ausgang (Composite H/V Sync.) Masse rot Vertikalsynchronisation Masse grün DDC Takt Masse blau Wartungsbuchse... -
Seite 65: Pin Code-Eintragung
Anhang PIN Code-Eintragung Tragen Sie den PIN Code in den unten stehenden Freiraum ein und bewahren Sie ihn zusammen mit dieser Anleitung auf. Falls die Nummer vergessen wurde oder abhanden gekommen ist, lässt sich der Projektor nicht mehr in Betrieb nehmen, wenden Sie sich an einen Kundendienst. PIN Codenummer Voreinstellung bei der Auslieferung 1 2 3 4* Logo PIN Codenummer... - Seite 66 KL6AC-D SANYO Electric Co., Ltd.
