3.1.2 Ausgangsrelais

Das MRI3-ITE(R) besitzt 5 Ausgangsrelais. Zwei Relais mit zwei und drei Relais mit je einem
Wechsler werden zur Signalgebung eingesetzt. Mit Ausnahme des Selbstüberwachungsrelais
können die Schutzfunktionen frei zugeordnet werden.

Relais 1: C1, D1, E1 und C2, D2, E2

Relais 2: C3, D3, E3 und C4, D4, E4

Relais 3: C5, D5, E5

Relais 4: C6, D6, E6

Relais 5: Selbstüberwachung C7, D7, E7
Alle Relais arbeiten nach dem Arbeitsstromprinzip, nur das Selbstüberwachungsrelais ist ein Ruhe-
stromrelais.
3.2 Relaisausgänge

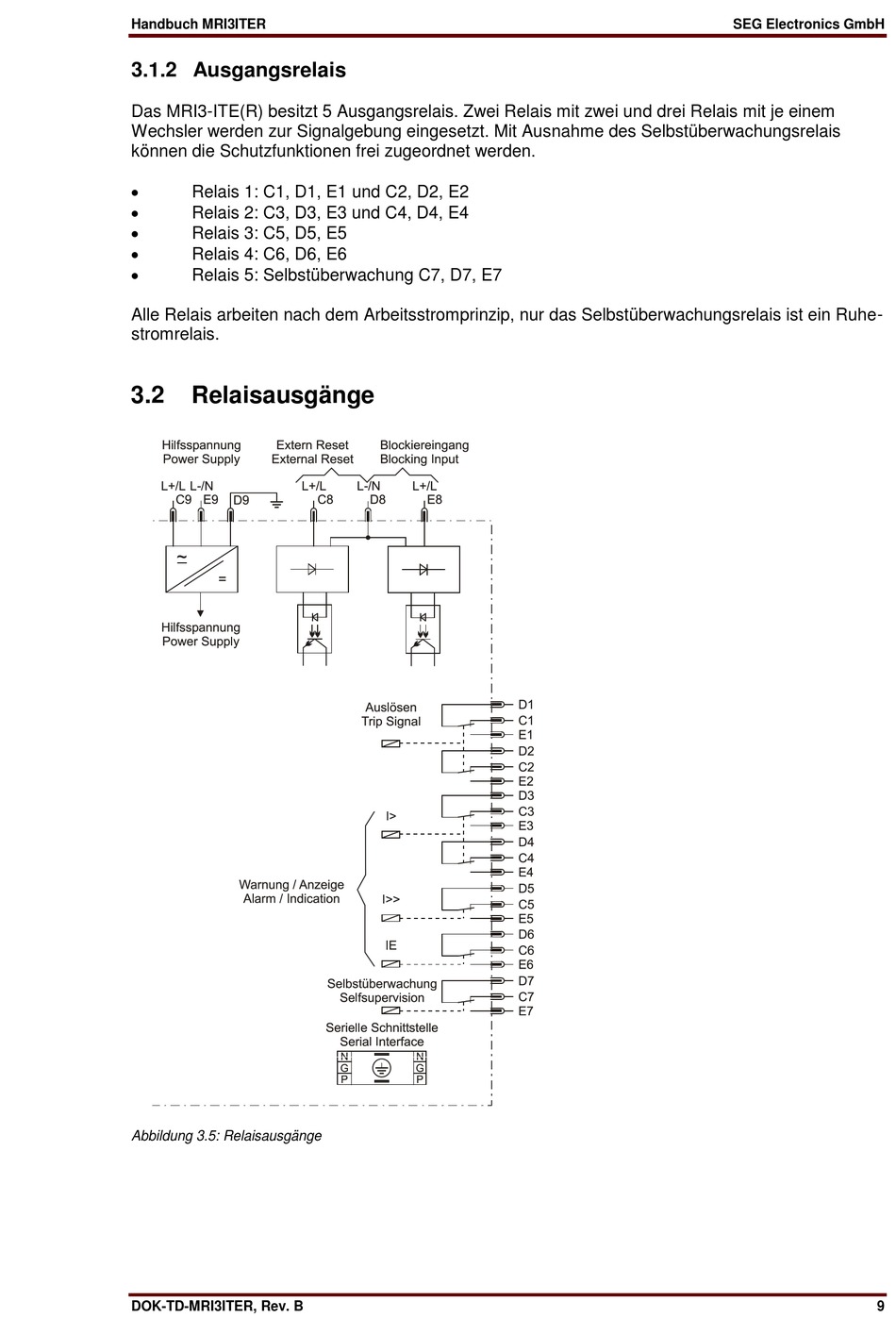

Abbildung 3.5: Relaisausgänge
