4.2 Geräteübersicht

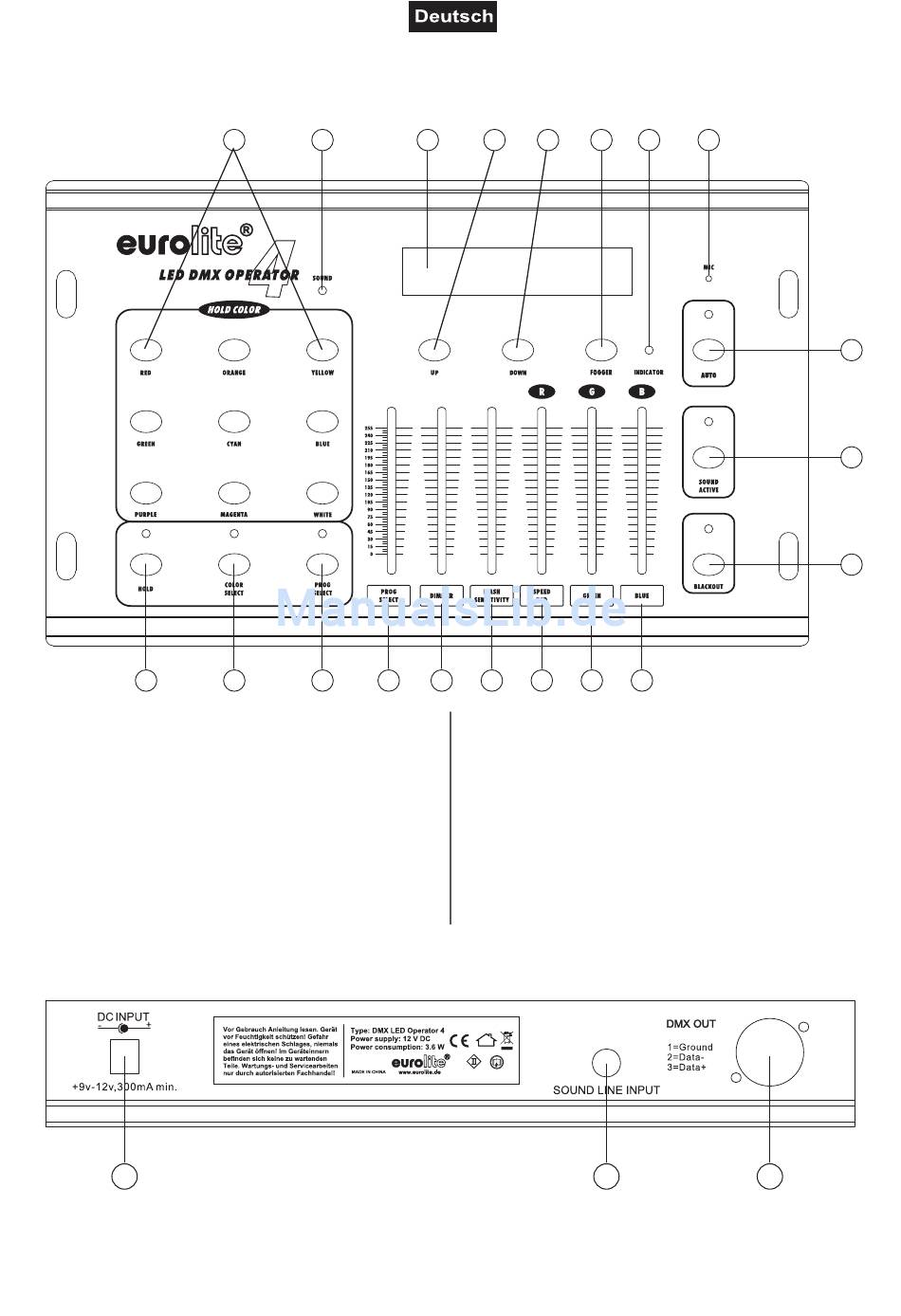

Übersicht über die Bedienelemente
12
1) Farb-Tasten für Select-Color Modus
2) Sound-LED
3) Display
4) Up-Taste
5) Down-Taste
6) Fogger-Taste
7) Indicator LED
8) Mikrofon
9) AUTO-Taste
10) MUSIKSTEUERUNG-Taste
11) BLACKOUT-Taste
Rückseite:
21
21) DC IN-Buchse
22) Musikeingang
23) DMX Out
1 2
13 14 15
3 4 5
16 17 18 19
12) HOLD-Taste
13) SELECT-COLOR MODUS Taste
14) PROGRAM SELECT MODUS Taste
15) PROGRAM SELECT Kanalfader
16) DIMMER Kanalfader
17) FLASH FREQUENZ/EMPFINDLICHKEIT
Kanalfader
18) GESCHWINDIGKEIT/ROT Kanalfader
19) Grün Kanalfader
20) Blau Kanalfader
6/15
6 7 8
20
22 23
