CORE PowerBox Bedienungsanleitung Seite 8

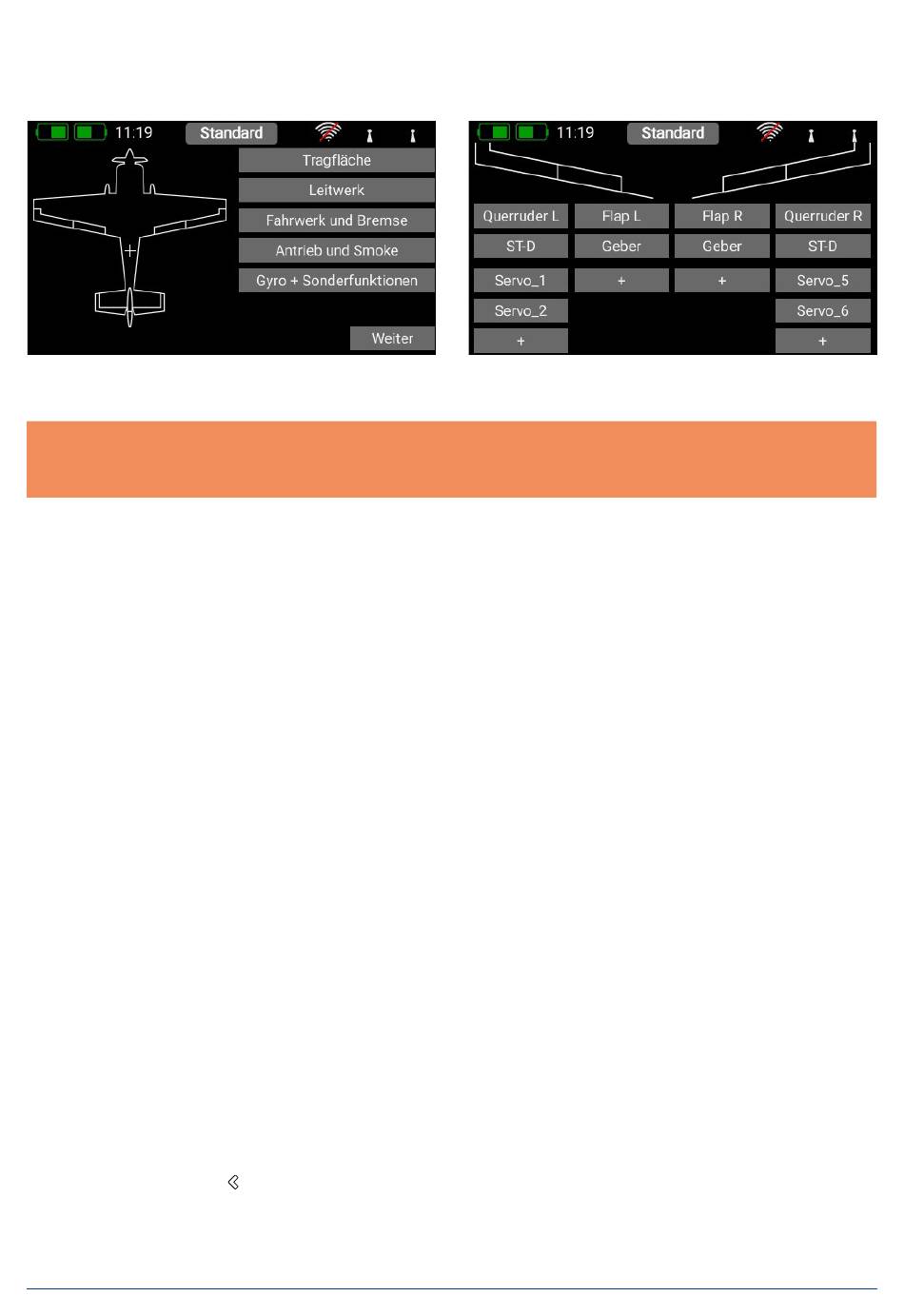

Im nächsten Bildschirm wählen Sie eine der rechts angeordneten Bereiche, z.B. Tragfläche. Je nach gewähltem
Modelltyp erscheint eine Tragfläche, die Ihrer Auswahl entspricht. Sollte Ihre Konfiguration spezieller sein, ist das
kein Problem: Sie können später individuelle Funktionen sehr einfach manuell programmieren.
Wählen Sie einen Geber aus, der das linke Querruder steuern soll. Je nach Mode ist dies der linke oder rechte
Steuerknüppel.
Hinweis: Im CORE gibt es softwareseitig keine Modes – lediglich die mechanische Einstellung an den Steu-
erknüppeln definiert den Mode.
Wenn Sie den Auswahlbildschirm wieder verlassen, sehen Sie, dass der Geber auch gleich dem rechten Querru-
der zugeordnet wurde. Nun tippen Sie auf das +, um die Servoausgänge zu wählen, an die Sie die Querruderser-
vos anstecken wollen. Sie können hier bis zu acht Servos auf eine Funktion zuordnen.
Bei Kunstflugmaschinen wählen Sie hier gleich zwei oder drei Servos aus, wenn diese an einem Ruderblatt me-
chanisch zusammenhängen. Die Servos können später im Weg, Laufrichtung und in der Mittenstellung separat
eingestellt werden. Sind diese Parameter zu grob, kann jedem Servo eine eigene – bis zu 17 Punkte umfassende
– Kurve gegeben werden.
Zurück im Zuordnungsbildschirm kann man den Funktionsnamen auch noch nach Wunsch umbenennen.
Ein wirklich einmaliges Feature des COREs lernt man kennen, wenn man jetzt noch Flaps zuordnen will. Wie
schon beim Querruder ordnen Sie den Flaps auch wieder einen Geber zu. Wenn Ihre Flaps eigene Servos haben
fällt hier nichts Besonderes auf, Sie ordnen einfach den Flaps die gewünschten Servoausgänge zu.
Sollten aber die Querruder ebenfalls als Flaps arbeiten oder die Querruder zu den Flaps dazu gemischt werden,
ordnen Sie die Querruder-Ausgänge auch zur Flap-Funktion hinzu. Die Mischung der Funktionen wird einfach per
Servozuordnung erreicht!
Die Servos können später sowohl in der Querruder- als auch in der Flap-Funktion individuell eingestellt werden.
Weg, Mitte und Laufrichtung der Servos sind in beiden Funktionen getrennt!
Noch einfacher kann dieses einzigartige Feature anhand eines Deltaflügels veranschaulicht werden. Wird beim
Assistenten ein Deltaflügel ausgewählt, wird diese Zuordnung automatisch vorgenommen. Zur Veranschauli-
chung der Funktion wäre dies der manuelle Weg:
Als Beispiel werden dem Querruder die Servos 1 und 5 zugeordnet. Dem Höhenruder ordnet man ebenfalls die
Servos 1 und 5 zu. Logischerweise laufen die Servos – wegen dem spiegelverkehrten Einbau – immer als Querru-
der ganz gleich, ob man den Höhenruder- oder den Querruderknüppel bewegt. Nun geht man in die Höhenruder-
Funktion und dreht hier ein Servo in der Laufrichtung um. Dieses „Reverse" in der Höhenruder-Funktion hat keine
Auswirkung auf die Laufrichtung in der Querruder-Funktion – fertig ist der „Deltamischer".
Zurück zu unserem Tragflügel Bildschirm: Wenn alle Zuordnungen gemacht sind, tippen Sie unten bei den
Schnellwahltasten auf die -Taste, um zur Übersicht zurück zu kommen.
Ordnen Sie allen weiteren Funktionen Geber und Servos zu. Wenn alles erledigt ist, tippen Sie rechts unten auf
Weiter. Die Funktionen und Servozuordnungen werden jetzt erstellt.
