Inhaltszusammenfassung für CORE PowerBox
- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter PowerBox-Pilot, vielen Dank für das Vertrauen in unseren PowerBox CORE. Sie haben sich damit für ein ganz außergewöhnliches Fernsteuersystem entschieden: Spätestens wenn Sie den CORE zum ersten Mal in der Hand halten, spüren Sie den besonderen Charme den dieser Sender ausstrahlt! Der CORE liegt perfekt in der Hand – das ideale Werk- zeug, um Ihre wertvollen Modelle präzise zu steuern! -

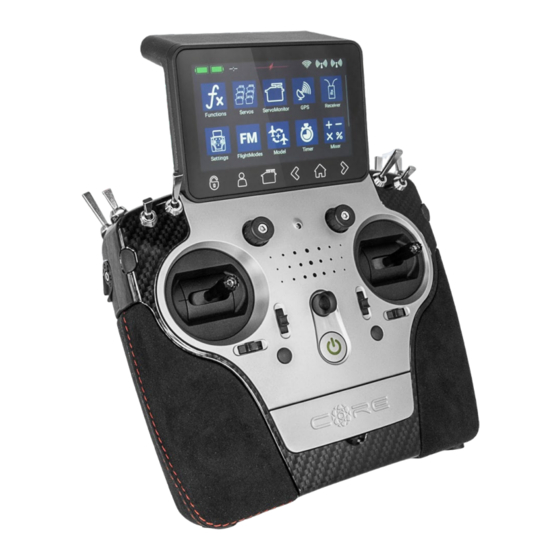

Seite 3: Bedienelemente
1. BEDIENELEMENTE Lichtsensor 8 Kippschalter Schnellwahltasten Optionale Knüppelschalter Lautsprecher 4 Linear- geber 4 Digitaltrimmungen Ein/Ausschalter 4 Taster Schnellwahltasten Bildschirm Benutzer Servo- Historie Homescreen Historie Entsperrung definiertes monitor zurück Menü www.powerbox-systems.com... -
Seite 4: Erste Schritte
Sobald die Taste grün leuchtet fährt das Linux System hoch. Der Vorgang dauert ca. 25 Sekunden. Wenn der CORE hochgefahren ist, sehen Sie den Home Bildschirm. Dieser zeigt Felder mit Telemetrie Werten, Timern, Servopositionen oder Kurzwahltasten für Menüs an. Diese Felder werden Widget genannt. - Seite 5 - Servos anlegen oder löschen Servo Monitor Modell - Modellübersicht - Laden, kopieren oder löschen von Modellen Flight Modes Empfänger - Empfängerübersicht - Empfänger binden oder entfernen - Reichweitentest Virtuelle Schalter Sprachausgabe Datei Manager Einstellungen - System - Bildschirm www.powerbox-systems.com...
- Seite 6 Die Einstellung der Uhrzeit und des Datums ist von großer Bedeutung, damit werden die Logfiles der Telemet- riedaten eindeutig zuordenbar. Stellen Sie das Datum und die Uhrzeit unbedingt ein. Sobald das CORE-interne GPS mit einem späteren Update aktiviert wird, stellt sich die Uhr automatisch.
- Seite 7 Export einer Modelldatei auf einen USB Stick. Hinweis: Löschen Sie nicht das Demomodell. Wenn Sie alle Modelle aus dem Speicher löschen kann der CORE nicht mehr starten! Um ein neues Modell anzulegen tippen Sie unten auf die + Taste. Geben Sie Ihrem Modell jetzt einen Namen und bestätigen Sie mit OK.
- Seite 8 Wählen Sie einen Geber aus, der das linke Querruder steuern soll. Je nach Mode ist dies der linke oder rechte Steuerknüppel. Hinweis: Im CORE gibt es softwareseitig keine Modes – lediglich die mechanische Einstellung an den Steu- erknüppeln definiert den Mode.
-
Seite 9: Funktionsmenü
Geberbereich getrimmt, also auch die Endpunkte. Weitere Trim Modi sind Links und Rechts, diese werden z.B. für die Standgas- einstellung bei Motoren oder Turbinen verwendet. Der Mitte Trim Mode trimmt nur den mittleren Be- reich, die Endpunkte bleiben fest. www.powerbox-systems.com... - Seite 10 Lineargeber ausgewählt, werden die Werte zwischen den 3 Ebenen linear wiedergegeben. d) Geber Expo Wählen Sie hier einen Geber aus, mit dem das Expo geschaltet oder auch linear eingestellt werden kann. Als Geber können Steuerknüppel, Lineargeber oder Schalter ausgewählt werden. PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 11 Position. Das heißt Sie müssen beim Ruder Einstellen nicht Links, Rechts und Mitte auswählen. Sie steuern die Auswahl ganz bequem mit dem Knüppel und können unten mit den Pfeiltasten die Position des Ruders verändern. Gleichzeitig sehen Sie die Veränderung direkt am Servo. www.powerbox-systems.com...
- Seite 12 Über den Mitte Button können Sie einen Offset einstellen der sich über den ganzen Weg auswirkt. Sie sehen die Änderung live in der Grafik links. - Kurven Editor Drücken Sie Edit. um das Servo mit Hilfe von bis zu 17 Punkten zu verstellen. PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 13 Hinweis: Wenn Sie jetzt in die Servo Übersicht zurückgehen, können Sie die Servokurve zurücksetzen. Sollten Sie aus Versehen auf den Rücksetzen Button kommen ist das kein Problem, die Kurve ist im Kurveneditor mit den letzten Einstellungen noch gespeichert, sobald Sie wieder den Kurveneditor anwählen. www.powerbox-systems.com...
-
Seite 14: Binden Eines Empfängers
1. Stecken Sie eine Stromversorgung an den Empfänger an. Dieser blinkt jetzt für 10 Sekunden mit hoher Fre- quenz grün. Drücken Sie an Ihrem CORE die Binden-Taste. Der Empfänger verbindet sich mit dem Sender und die LED leuchtet dauerhaft grün. -
Seite 15: Mischer
Auswahl CORE/M-Link Für Sender die mit einer zusätzlichen Multiplex M-Link Antenne ausgestattet sind, befindet sich ganz oben der Button zum Umschalten vom CORE System auf das M-Link System. Beim M-Link System gibt es zwei Binding Modes: a) 14 ms Framerate, 12 Kanäle b) 21 ms Framerate, 16 Kanäle... -
Seite 16: Virtuelle Schalter
Somit lassen sich z.B. ganz einfach Sicherheitsschalter für Elektroantriebe reali- sieren. Wählen Sie im Menü den Button Virtuelle Schal- ter und drücken Sie auf + um einen neuen virtuellen Schalter anzulegen: PowerBox-Systems − World Leaders in RC Power Supply Systems... - Seite 17 Lineargeber überprüfen. Links beim Gebersymbol ändert sich die Farbe je nach Einschaltzustand. Wenn Sie einen Schalter verwenden wollen, können Sie ganz einfach die gewünschte Schaltposition auf EIN stellen. Bei einen 3-Stufenschalter sind auch zwei EIN Positionen möglich. Drücken Sie auf OK, wenn Sie die Einstellungen gemacht haben. www.powerbox-systems.com...
-
Seite 18: Servo Cut-Off
Nun können Sie durch betätigen eines Schalters oder Lineargebers einen Geber auswählen. Eine weitere Möglichkeit ist, dass Sie den Ausgang eines vorher definierten logischen Schalters als Gebereingang verwenden. Drücken Sie auf OK, wenn Sie Ihre Auswahl getroffen haben. PowerBox-Systems − World Leaders in RC Power Supply Systems... - Seite 19 Servo bei Betätigen des Gebers ein- nehmen soll. Wenn der Geber aus ist, funktioniert der Servoaus- gang wie vorher in der Funktion definiert. Sobald der Geber die EIN-Position erreicht, nimmt das Servo die festgelegte Position ein. Sie können den aktuellen Wert ganz rechts ablesen. www.powerbox-systems.com...
-
Seite 20: Flightmodes
Wenn Sie das Flightmode Menü ausgewählt haben, sehen Sie eine graphische Abbildung der Flightmode Struktur. Das Wichtigste hierbei ist, zu wissen, dass der CORE eine Priorisierung der Flightmodes vornimmt. Die Priorisie- rung nimmt von links nach rechts ab. Das heißt, die Flightmodes in dem Baum links haben die höchste Priorität, die rechts haben die niedrigste Priorität. - Seite 21 Nachdem Sie verschiedene Flightmodes angelegt ha- ben, sehen Sie im Flightmode-Baum anhand der grü- nen Striche, welcher Flightmode gerade aktiv ist. Jetzt können Sie im Geber-, Trimm- und Mischer-Menü verschiedene Einstellungen für die unterschiedlichen Flightmodes einstellen, indem Sie bei der Flightmode Einstellung Single wählen. www.powerbox-systems.com...
-
Seite 22: Sprachausgabe
9. SPRACHAUSGABE Die Sprachausgabe im CORE basiert auf modernster TTS (Text to Speech) Technik. Jeder Sender besitzt eine Lizenz des Accapella@ Sprachmoduls. Für die beste Sprachqualität haben wir das wohl am weitesten entwi- ckelte TTS System implementiert – die kostenpflichtige Lizenz ist im CORE inklusive. Für jede Sprache stehen etliche männliche und weibliche Stimmen zur Verfügung. -
Seite 23: Vario
Globus drücken, werden alle Stimmen mit Angabe der Sprache angezeigt. Damit können Sie auch z.B. englische Ausdrücke mit englischer Stimme ansagen lassen, obwohl der CORE auf Deutsch eingestellt ist. 10. VARIO Das Vario des CORE bietet einige Möglichkeiten, die Tonausgabe des Steigens und Sinkens Ihres Modells an Ihre Bedürfnisse anzupassen. a) Sensor Das Vario muss an einen gebunden Empfänger an-... -
Seite 24: Datei Manager
Die Struktur und Bedienung sind einfach gehalten. Sie sehen auf der linken Seite den Inhalt der internen SD-Karte des COREs. Oben rechts sehen Sie die Auswahl der Quelle. Ab der Version 1.60 kann auf den USB Port des CORE zugegriffen werden, in einer späteren Version wird auch ein Dateiaustausch mit einer PowerBox Cloud möglich sein. - Seite 25 Damit können alle am P²BUS angeschlossenen Sensoren und deren Daten angezeigt werden. Dazu gehören auch die Empfänger- und Senderdaten. Technische Information: Das PowerBox CORE Telemetrie System und der P²BUS sind so aufgebaut, dass jeder Sensor seine Informationen wie Sensorname, Einheit, Anzahl der Sensorwerte, Kommastelle, Priorität und weitere mitbringt.
- Seite 26 Sie einen Rescan aus. Drücken Sie auf +, um einen oder mehrere Telemetriewerte dieses Sensors aus- zuwählen. Der Sensor erscheint in der Liste. Im Bei- spiel hier ist das der PBS-V60: PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 27 Sie können jetzt durch längeres Drücken auf den Sensor-Namen die aktuelle Adresse anzeigen las- sen. Das ist rein informativ – die Adressverwaltung erledigt der CORE automatisch! Drücken Sie auf den Button X->Y, um die Adresse zu ver- schieben. Wenn Sie jetzt wieder lange auf den Sensor- Namen drücken, sehen Sie, dass die Adresse eine...
- Seite 28 Der Timer Name kann von Ihnen nach Belieben umbenannt werden. Stellen Sie die Start- und Stopzeit ein: Wenn die Startzeit größer als die Stopzeit ist, zählt der Timer rückwärts, ist die Stopzeit größer als die Startzeit – vorwärts. PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 29 So wie für Telemetrie Werte kann man Widgets für einzelne Servoausgänge, Schnellwahl für Menüeinträge oder einfach nur Notizen anlegen. Der Vorgang ist wie bei den Telemetrie- oder Timer Widgets der Gleiche: Tippen Sie etwas länger auf einen freien Platz im Hauptbildschirm und treffen die gewünschte Auswahl. www.powerbox-systems.com...
-
Seite 30: Update
Daten werden kopiert. Wenn das geschehen ist, starten Sie Ihren CORE und war- ten bis er hochgefahren ist. Stecken Sie nun den USB-Stick in den CORE und gehen Sie im Menü auf Einstel- lungen System Software Check und tippen Sie auf Update. Je nachdem welche Version Sie aktuell auf dem CORE haben müssen Sie zwingend folgende Prozedur befolgen, ansonsten kann das Linux System... -
Seite 31: Wifi
Um die Online Update Funktion nutzen zu können, müssen Sie zuerst Ihre Wifi Anbindung herstellen. Sie können den CORE Sender an Ihrem stationären Router zu Hause oder an einen Hotspot, den Sie mit Ihrem Mobiltelefon herstellen, anbinden. Das macht ein Update selbst auf dem Flugplatz möglich! Sie finden die WiFi Einstellungen um Pulldown Menü... -
Seite 32: Laden Des Senders
15. LADEN DES SENDERS Um den CORE zu Laden, öffnen Sie den Deckel auf der Oberseite und stecken Sie einen der beiden Stecker vom Netzteil in die Ladebuchse. Laden Sie Ihren CORE spätestens wenn das Akkusymbol groß auf dem Bildschirm blinkt. -
Seite 33: Mechanische Anpassungen Des Senders
Andere die Federhärte oder die Ratschen Funktion seinen Bedürfnissen anpassen. Nehmen Sie als Erstes die Handauflagen ab. Legen Sie den CORE auf einen weichen Untergrund – idealerwei- se auf einen dicken Schaumstoff. Danach werden alle 10 Inbusschrauben entfernt. Nehmen Sie den Deckel noch nicht weg –... - Seite 34 Einstellung des Gas Weges Der Weg des Gasknüppels ist beim CORE einstellbar. Damit können speziell 3D Piloten den Gasweg me- chanisch begrenzen. Dazu drehen Sie die Schrauben 5 weiter ein. Der Gasweg kann auch asymmetrisch eingestellt werden. Nachdem der Weg des Gasknüppels Ihren Wünschen entspricht, muss dieser noch neu kalibriert werden.
-
Seite 35: Kalibrierung Der Geber
18. KALIBRIERUNG DER GEBER Der PowerBox CORE wird selbstverständlich fertig kalibriert geliefert. Sollten Sie aber einen Schalter aus- tauschen wollen oder einen abgebrochenen ersetzen müssen, empfehlen wir den neuen Schalter neu zu ka- librieren. Eine Kalibrierung ist auch notwendig, wenn Sie z.B. -
Seite 36: Senderzubehör
Best. Nr. 8250 Der PBR-8E ist ein 8 Kanal Empfänger mit zwei redundan- ten Empfangsteilen. Der Empfänger kann 8 Kanäle per PWM ausgeben und überträgt Telemetrie Informationen wie Akkuspannung und Empfangsqualität. PowerBox-Systems − World Leaders in RC Power Supply Systems... - Seite 37 Sensoren PBS-RPM Best. Nr. 6623 Der PBS-RPM ist ein einfach zu installierender Drehzahl- sensor für die Verwendung mit dem PowerBox CORE, aber auch für andere Telemetrie-Systeme! PBS-P16 Best. Nr. 6622 Der PBS-P16 ist ein hochgenauer Drucksensor bis 16Bar für die Verwendung mit dem PowerBox CORE, aber auch für andere Telemetrie-Systeme!
-
Seite 38: Service Hinweis
PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstan- dard, garantiert „Made in Germany“! Wir gewähren deshalb auf den PowerBox CORE eine Garantie von 24 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Materialfehler von uns kostenlos behoben werden. Wir weisen vor- sorglich darauf hin, dass wir uns vorbehalten, das Gerät auszutauschen, wenn eine Reparatur aus wirtschaftli-... - Seite 39 NOTIZEN www.powerbox-systems.com...
- Seite 40 09/2020 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
