15. LADEN DES SENDERS

Um den CORE zu Laden, öffnen Sie den Deckel auf der Oberseite und stecken Sie einen der beiden Stecker vom
Netzteil in die Ladebuchse. Laden Sie Ihren CORE spätestens wenn das Akkusymbol groß auf dem Bildschirm
blinkt. Sie haben dann noch für ca. 20 – 30 Minuten Reserve. Der CORE hat aus Sicherheitsgründen keine Akku-
abschaltung. Achten Sie darauf, dass Sie den Sender nicht tiefentladen!
Die LED´s leuchten rot, wenn die Akkus geladen werden und grün, wenn die Ladung komplett ist. Das Ladegerät
kann nach dem Ladevorgang ohne weiteres am CORE angesteckt bleiben, die internen Ladesteuerungen regeln
den Ladevorgang vollkommen selbstständig.
Der Ladevorgang dauert ca. 3,5 Stunden wenn die Akkus komplett entladen sind.
Der CORE kann auch geladen werden während er eingeschaltet ist, z.B. bei längeren Programmierarbeiten.
Hinweis: Sie können zusätzlich zur Balkenanzeige links oben im Display die genaue Akkuspannung des Sen-
ders als Telemetrie-Widget im Hauptbildschirm anzeigen lassen und einen Alarm dazu hinterlegen. Eingebaut
sind zwei 7,2 V LiIon Akkus mit 3400 mAh. Als Richtwert kann ein orangener Alarm bei 6,8 V und ein roter
Alarm bei 6,6 V gesetzt werden.
Hinweis: Das Netzteil ist das gleiche wie bei den PowerBox Batterys und PowerPaks und kann auch zum
Laden dieser Akkus verwendet werden.
16. ANSCHLÜSSE

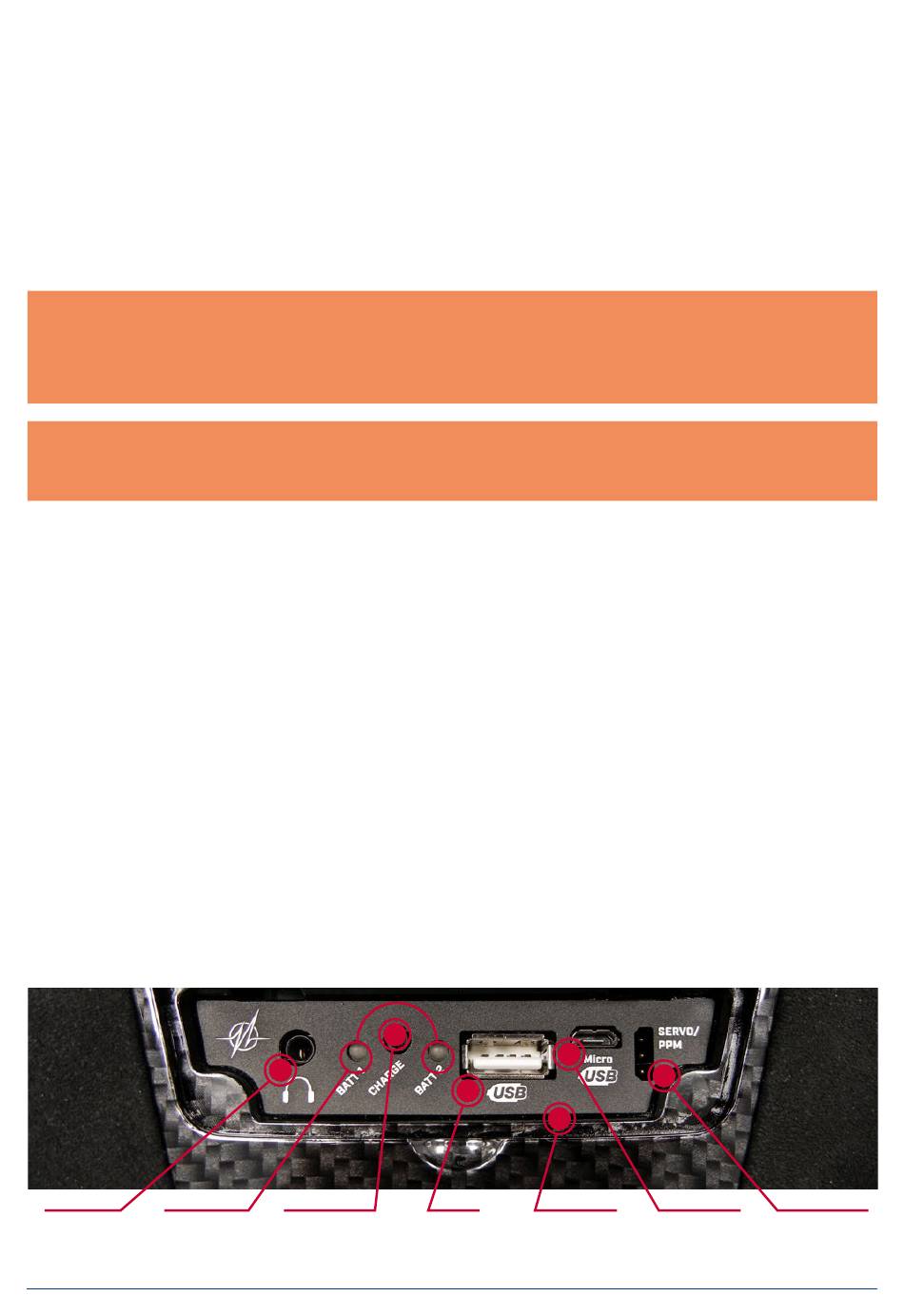

Unter der Klappe finden Sie weitere Steckbuchsen (Abbildung auf Seite 4):
- Kopfhöreranschluss: Für Vario- oder Telemetrie-Ansagen kann hier ein Stereokopfhörer eingesteckt werden.
- USB-A Buchse: Hier kann ein USB Stick eingesteckt werden. Damit kann die Fernsteuerung upgedated werden
oder Daten vom CORE auf den USB Stick kopiert werden.
- Micro USB Buchse: Zum direkten Datenaustausch mit einem PC.
- Servo/PPM: Hier können Servos angesteckt werden, die direkt auf Eingaben eines Steuerknüppels funktio-
nieren. Das ist sehr praktisch, um Servos vor dem Einbau in die Mittenstellung zu bringen oder einem kurzen
Funktionstest zu unterziehen. Dieser Ausgang ist mit 1A Sicherung abgesichert! Lasttests von Servos funk-
tionieren aus diesem Grund hier nicht! Des Weiteren kann dieser Ausgang auf P²-BUS Ausgabe umgestellt
werden, um externe Varios oder Aufzeichnungsgeräte mit Echtzeittelemetrie aus dem Modell zu versorgen.
In einem künftigen Update wird dieser Anschluss auch als S.BUS Eingang arbeiten um eine Lehrer/Schüler
Funktion bereit zu stellen.
Kopfhörer
Ladestatus
Anschluss
LED
32
Ladebuchse
USB A
(10-16V)
Buchse
Mikrophon
Eingang
PowerBox-Systems − World Leaders in RC Power Supply Systems
Micro USB
Servotester/
Buchse
PPM Ausgang
