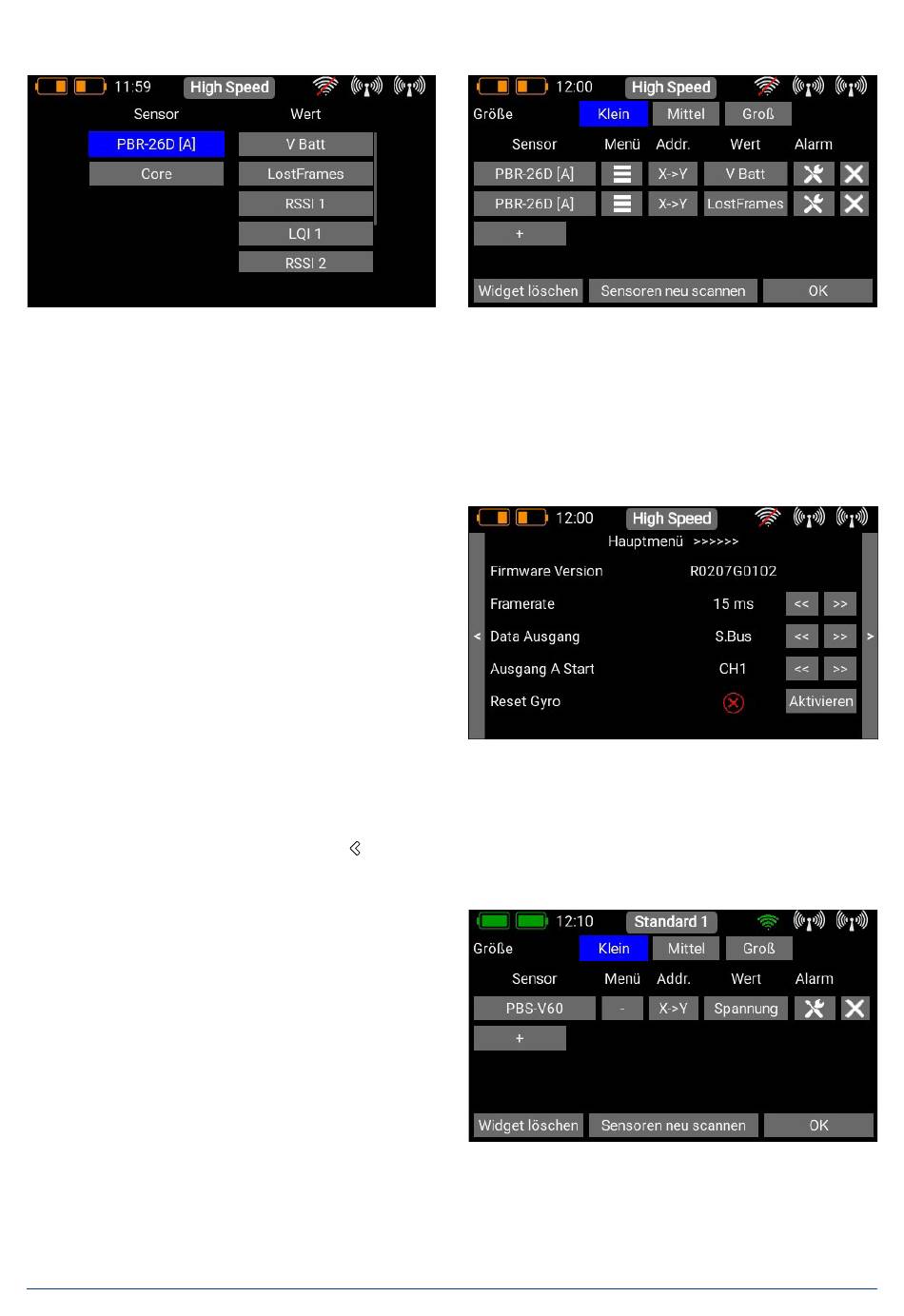

Über die + Taste können Sie hier Werte von einem Sensor auswählen:
In der linken Spalte stehen alle angeschlossenen Sensoren und in der rechten Spalte alle Werte, die diese Senso-
ren beinhalten. Der eigens entwickelte P²BUS kann bis zu 255 Sensoren mit je 32 einzelnen Werten übertragen
– und das mit einer Geschwindigkeit von bis zu 800 Werten pro Sekunde!
Sie können in jedem Widget mehrere Sensorwerte auch von verschiedenen Sensoren anzeigen lassen. Die Werte
werden dann abwechselnd in dem Widget angezeigt. Dafür wählen Sie hier einen oder mehrere Sensorwerte aus,
die Sie in Ihrem Widget anzeigen wollen und bestätigen mit OK.
- Telemetrie Menü
Eine wichtige Funktion ist das Telemetrie Menü.
Damit können Sensoren oder andere Geräte, die am
P²BUS angeschlossen sind, konfiguriert und einge-
stellt werden. Als Beispiel ist hier der iGyro SAT zu
nennen, der an den PBR-Empfängern angeschlos-
sen werden kann.
Durch Drücken der Menütaste am jeweiligen Sensor
wird dessen Menü abgerufen:
Die Pfeiltasten links und rechts oben ermöglichen eine Navigation durch die Untermenüs sofern der Sensor
solche implementiert hat. Durch Tippen der Pfeiltasten recht neben den Sensorwerten können die Werte im
Sensor verändert werden. Durch längeres Antippen der Pfeiltasten kann man größere Werte schneller laufen
lassen. Das Menü verlässt man über die -Taste unten am Touchscreen.
- Anschließen Sensoren gleichen Typs
Der Button Addr. ist wichtig, falls mehrere Sensoren
des gleichen Typs angeschlossen werden sollen, z.
B. wenn man in einem Elektromodell zwei Antriebs-
akkus überwachen möchte. Der Ablauf ist dann wie
folgt:
Schließen Sie einen der Sensoren an und führen
Sie einen Rescan aus. Drücken Sie auf +, um einen
oder mehrere Telemetriewerte dieses Sensors aus-
zuwählen. Der Sensor erscheint in der Liste. Im Bei-
spiel hier ist das der PBS-V60:
