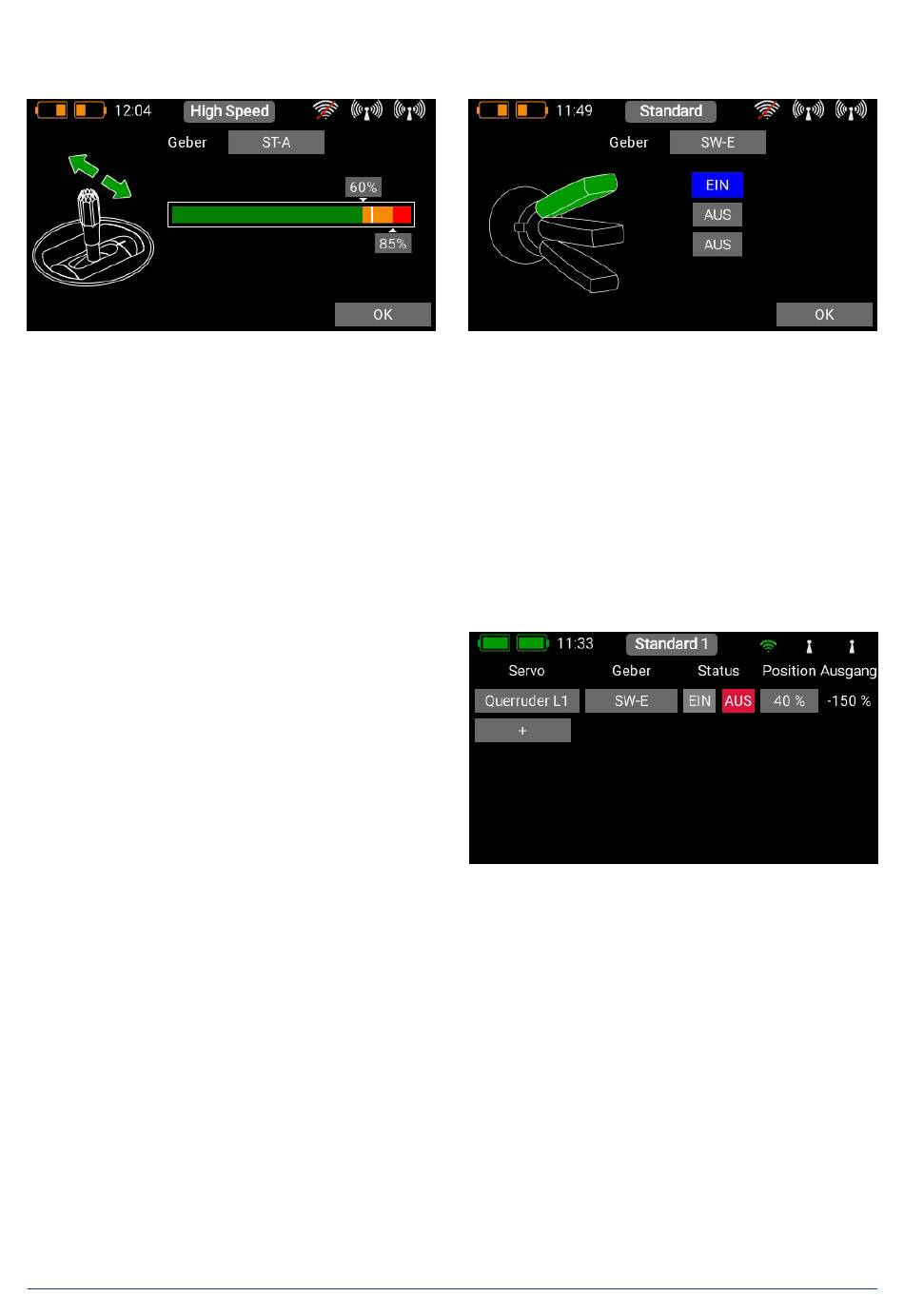

Im Folgenden sehen Sie links Ihren Geber. Abhängig davon ob Sie einen Linearen Eingang oder einen Schalter
ausgewählt haben, sehen Sie einen dieser Bildschirme:
Wenn Sie einen linearen Geber ausgewählt haben, können Sie die beiden Schaltpunkte durch Verschieben
mit dem Finger beliebig anpassen. Der rote Bereich markiert den „Aus-Zustand", der grüne den „Ein-Zustand".
Der orangene Bereich markiert die „Hysterese". In diesem Bereich erfolgt keine Umschaltung. Sie können den
„Aus-Zustand" und den „Ein-Zustand" ganz leicht umdrehen indem Sie einen der beiden Schaltpunkte Schieber
vor oder hinter den anderen schieben.
Diese Einstellbarkeit ermöglicht maximale Flexibilität und Einfachheit – Sie können Ihre Einstellungen sofort mit
dem Lineargeber überprüfen. Links beim Gebersymbol ändert sich die Farbe je nach Einschaltzustand.
Wenn Sie einen Schalter verwenden wollen, können Sie ganz einfach die gewünschte Schaltposition auf EIN
stellen. Bei einen 3-Stufenschalter sind auch zwei EIN Positionen möglich.
Drücken Sie auf OK wenn Sie die Einstellungen gemacht haben.
Sie finden sich wieder in der Übersicht der Cut-Off
Funktionen. Stellen Sie unter Position die Servoposi-
tion ein, die das Servo bei Betätigen des Gebers ein-
nehmen soll.
Wenn der Geber aus ist, funktioniert der Servoaus-
gang wie vorher in der Funktion definiert. Sobald der
Geber die EIN-Position erreicht, nimmt das Servo die
festgelegte Position ein. Sie können den aktuellen
Wert ganz rechts ablesen.
