CORE PowerBox Bedienungsanleitung Seite 10

d) Trim Bereich
Hier kann der zulässige Trimmbereich eingeschränkt werden. Der Prozentwert gibt den maximalen Weg an,
den die Trimmung in jede Richtung fahren darf.
e) Schritte
Hier wird die Anzahl der Schritte eingestellt, nicht die Schrittweite.
Hinweis: Werden die Min./Max. Werte verändert, verändert sich auch die Schrittweite, solange die Anzahl der
Schritte gleich bleibt.
f) Richtung
Hier kann die Richtung des Trimgebers eingestellt werden, das kann beispielsweise bei den Trimtastern not-
wendig sein.
g) Signal
Stellen Sie hier ein, ob die Trimmung ein Audiosignal beim Trimmen oder Durchfahren der Mittenstellung aus-
geben soll. Auch ein Vibrationssignal steht zur Auswahl.

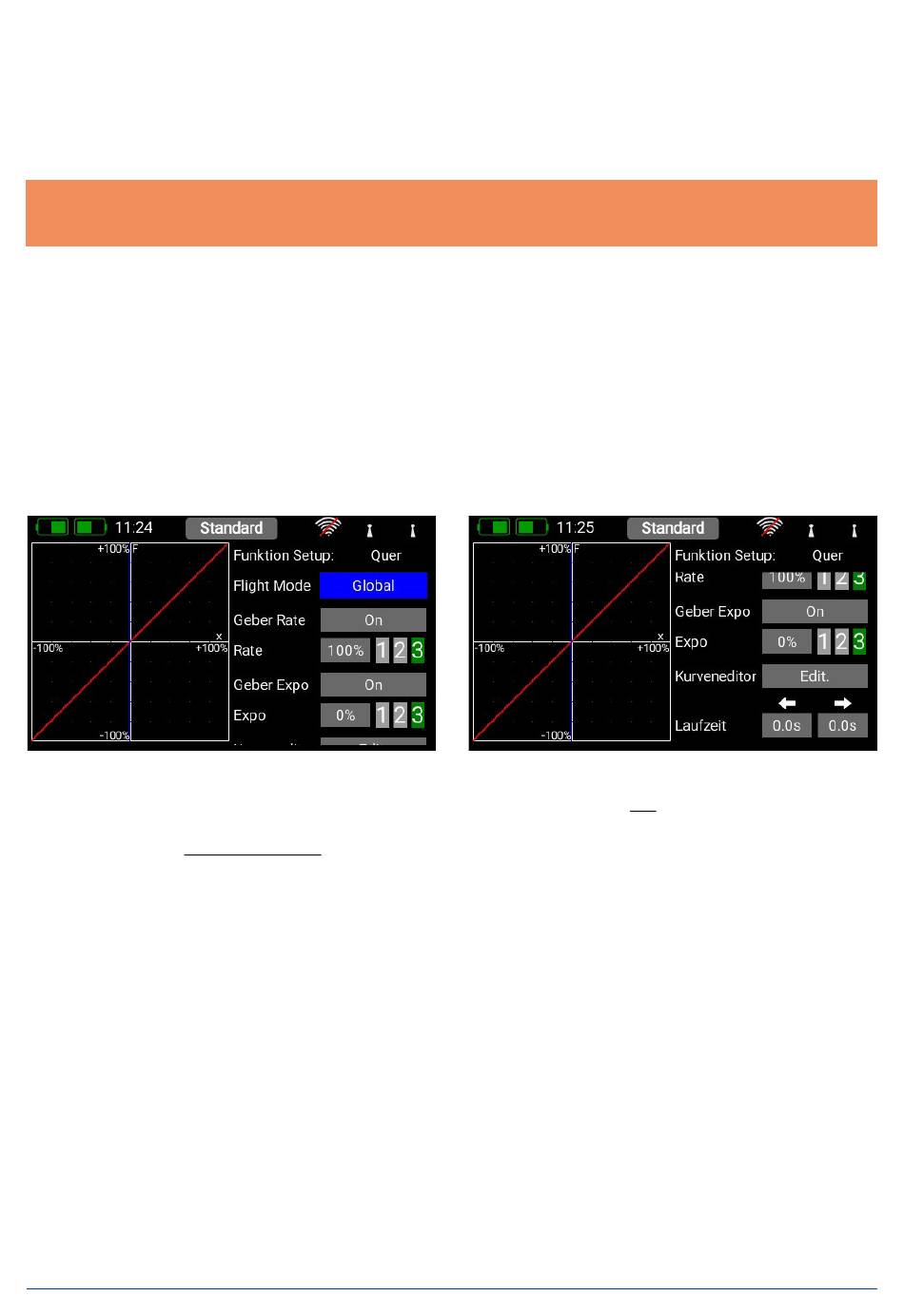

D. Setup
Hier werden Geberanteil, Expo, Laufzeit oder Kurven eingestellt.
a) Flightmode (Flugphase)
Stellen Sie diese Einstellung auf Global, um alle getätigten Einstellungen für alle Flightmodes durchzuführen.
Wenn Sie diese Einstellung auf Single stellen, können Sie für jeden Flightmode individuelle Einstellungen ma-
chen. Um dieses äußerst mächtige Werkzeug nutzen zu können, müssen Sie zuerst Flightmodes erstellen
– dazu später mehr.
Haben Sie die Flightmodes eingerichtet, brauchen Sie diese nur zu aktivieren und im Geber die gewünschten
Einstellungen machen. Die Geber Einstellungen (Weg, Kurve, usw.), die Sie z.B. im Flightmode „Landung" ma-
chen, haben keine Auswirkungen auf die Flugphase „Thermik".
b) Geber Rate
Wählen Sie hier einen Geber aus, mit dem der Anteil geschaltet oder auch linear eingestellt werden kann. Als
Geber können Steuerknüppel, Lineargeber oder Schalter ausgewählt werden.
c) Rate
Über die Taste Rate kann der Geber Weg eingestellt werden. Wird beim Geber Rate nichts ausgewählt, ist der
Wert fest eingestellt. Haben Sie beim Geber Rate einen Geber zugeordnet, können Sie damit auf 3 Ebenen
verschiedene Werte einstellen. Die mit dem Geber angewählte Ebene wird grün dargestellt. Wird als Geber ein
Lineargeber ausgewählt, werden die Werte zwischen den 3 Ebenen linear wiedergegeben.
d) Geber Expo
Wählen Sie hier einen Geber aus, mit dem das Expo geschaltet oder auch linear eingestellt werden kann. Als
Geber können Steuerknüppel, Lineargeber oder Schalter ausgewählt werden.
