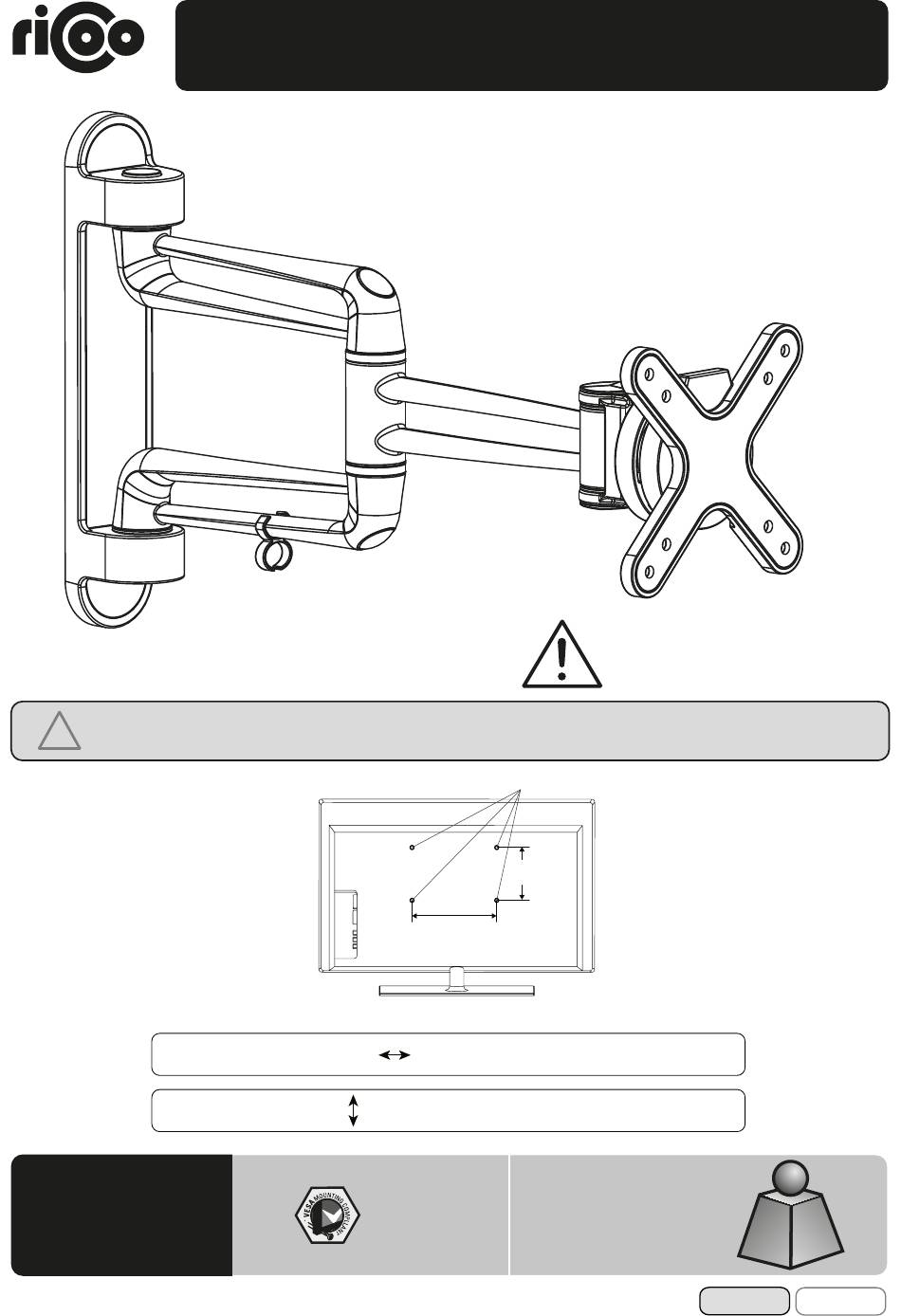

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern an
!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
S2111
Wandhalterung für Bildschirm
Ihrem Bildschirm!
Horizontal / Waagerecht
75x75
100x100
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm, 100mm
75mm, 100mm
20kg
(44lbs)
MAX
MONTAGEANLEITUNG
v.17.10
Deutsch
English
Werbung
Verwandte Anleitungen für RICOO S2111
Inhaltszusammenfassung für RICOO S2111
- Seite 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Waagerecht 75mm, 100mm Vertikal / Senkrecht 20kg S2111 (44lbs) 75x75 100x100 Deutsch English...
- Seite 2 Liebe Kundin, lieber Kunde, S2111 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird...
-
Seite 3: Lieferumfang
Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. 4mm Inbusschlüssel (x1) Grundgerüst (x1) Dekorative Abdeckung 2 (x1) Frontplatte (x1) 3mm Inbusschlüssel (x1) Fixierschraube (x2) Dekorative Abdeckung 1 (x2) - Seite 4 Für Montage an der Holzbalkenwand 50mm 50mm (2") (2") ø 4mm (ø 5/32”) Holzbalken mit Balkenfinder finden und die Montagelöcher markieren. Montagelöcher bohren. √ Wandplatte an die Wand anschrauben. WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
- Seite 5 Für Montage an der Massivbetonwand 60mm 60mm (2.4") (2.4") ø 8mm (ø 5/16") Achtung: Mitgelieferte Dübel sind nur für Massivbeton- wände geeignet! Montagelöcher markieren. Montagelöcher bohren. √ Wandplatte an die Wand anschrauben. WARNUNG Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
- Seite 6 Wand Montieren Sie die dekorativen Abdeckungen entlang der Wandplatte. Achten Sie darauf, dass diese auf der Wandplatte einrasten. Oberseite des TVs · Wählen Sie die zu Ihrem Bildschirm passenden Schrauben. · Montieren Sie die Frontplatte am Display. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach.
- Seite 7 Wand Wand Heben Sie das Bildschirm inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Die Frontplatte mit zwei Schrauben "G" fixieren. Wand Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch den Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird.
- Seite 8 Je nach Gewicht des Displays, kann es notwendig sein, Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. Wand 180° 180° Fertig -15° 360° +15° Die Bildschirm-Halterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
- Seite 9 Please check BEFORE installation distance between VESA mounting holes on your display! VESA-Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 75mm, 100mm Vertical / Perpendicularly 75mm, 100mm 20kg S2111 (44lbs) 75x75 100x100 English Deutsch...
- Seite 10 Dear customer, S2111 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
- Seite 11 Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. 4mm Allen key (x1) articulated arm assembly (x1) decorative cover 2 (x1) VESA plate (x1) decorative cover 1 (x2)
- Seite 12 For wood stud wall mounting 50mm 50mm (2") (2") ø 4mm (ø 5/32”) Find and mark the exact location of mounting holes Drill pilot holes √ Screw the wall mount onto the wall WARNING • Make sure that mounting screws are anchored into the center of the studs. The use of a stud finder is highly recommended. •...
- Seite 13 For solid brick and concrete wall mounting 60mm 60mm (2.4") (2.4") ø 8mm (ø 5/16") Warning: Supplied plastic anchors are only suitable for solid concrete walls! Mark the exact location of mounting holes Drill pilot holes √ Screw the wall mount onto the wall WARNING...
- Seite 14 wall Install the decorative covers along the wall plate rail until they fit snuggly onto the wall plate. Top of the TV Screw the VESA plate onto the display. Tighten all screws but do not over tighten. English Deutsch...
- Seite 15 wall wall Carefully lift your display and hook VESA plate onto the mounted head. Fix the VESA plate with two screws "G". wall Connect the cables to your display and run the cables through the wire clip. Note: Leave slack in the cable for the arm movement. English Deutsch...
- Seite 16 Depending on the weight of the display,it may be necessary to make adjustments to the Ball Joint Mechanism. wall 180° 180° Done -15° 360° +15° Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
