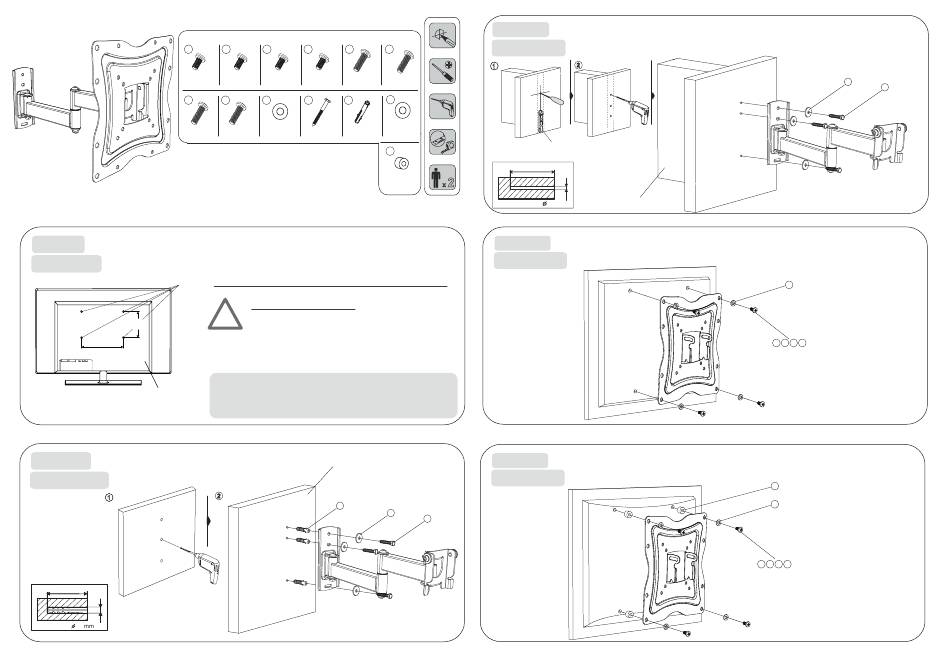

RICOO S2322 Montageanleitung

Scope of the delivery
Typ: S2322
Lieferumfang
Plastic bag / Plastikbeutel
A
M4 x 16MM
4 pcs/Stk.
G
M6 x 30MM
4 pcs/Stk.
Please note: The numbering on the plastic bag may differ!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please note: Some parts may already be factory-mounted!
Bitte beachten: Manche Teile können bereits ab Werk montiert sein!
Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
Solid concrete mounting
STEP 2 A
Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
50 mm
8
B C D E
M5 x 16MM M6 x 16MM M8 x 16MM M4 x 30MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
H I J K
M8 x 30MM Metal washer M6 M6 x 50MM S8 x 40MM
4 pcs/Stk. Metallscheibe M6 4 pcs/Stk. 4 pcs/Stk. Unterlegscheiben
Plastic cylinder
Plastikzylinder
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
75mm, 100mm, 200mm
Horizontal / Waagerecht:
Vertical / Senkrecht : 75mm, 100mm, 200mm
Concrete Wall
Betonwand
K
STEP 2 B
SCHRITT 2 B
F
1
M5 x 30MM
4 pcs/Stk.
L
Plain washers
Stud finder
Drilling
M
Balkenfinder
Bohrung
50 mm
3 mm
STEP 3 A
SCHRITT 3 A
If screws "A,B,C,D" are too short, can plastic cylinder "M" with longer screws "E,F,G,H" be used.
Wenn Schrauben "A,B,C,D" zu kurz sind, können Plastikzylinder "M" mit längeren Schrauben "E,F,G,H" verwendet werden.
STEP 3 B
SCHRITT 3 B
I
J
Wood stud mounting
Befestigung an der Holzbalkenwand
Wood stud
Holzbalken
Attaching wall bracket to screen
Anbringung der Halterung an den Bildschirm
Attaching wall bracket to screen
Anbringung der Halterung an den Bildschirm
I
J
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
L
*
A B C D
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
For TVs with a curved back
Für TV/Monitore mit
gewölbter Rückseite
M
L
*
E F G H
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
