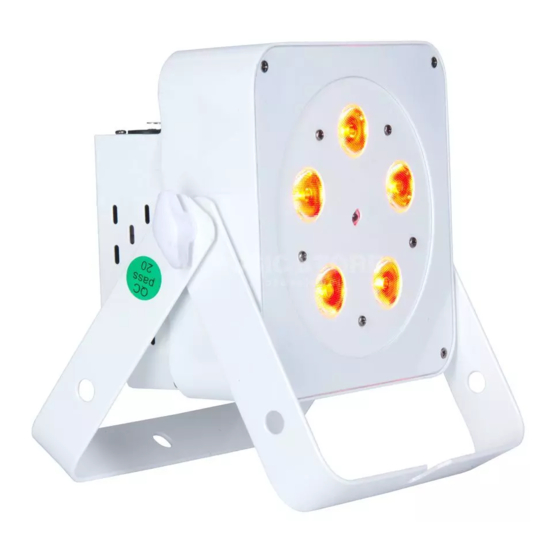

- Seite 1 DEUTSCH/ENGLISCH LightmaXX FLAT PAR TRI SNOW Inkl. IR-Fernbedienung // incl. IR remote control LIG0010659-000 02/2019 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Leuchtmittel Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX FLAT PAR TRI SNOW wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 6: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... - Seite 7 DEUTSCH 5 Kanal Modus Kanal Wert Funktion 000-255 000-255 Grün 000-255 Blau 000-255 Master Dimmer 001-005 Sound 006-010 Dimmer 011-255 Strobe Betriebsfunktionen: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des jeweiligen Modus erfolgt über das Menü...
-
Seite 8: Bedienung
DEUTSCH er Fern e enun e Tas e „ “ r Dann im Folgenden die Taste 2, 4 und 5. Fertig. Jetzt haben Sie im Gerät via Fernbedienung die Adresse 245 eingestellt. Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. -
Seite 9: Die Menüstruktur Im Detail
DEUTSCH Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mi er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Schritt 1: Manuelle Farb-Anwahl... -
Seite 10: Spezifikationen
Drücken Sie die Mode-Taste, bis das Symbol oben auf dem Display erscheint, um den DMX- Steuerungsmodus einzustellen. Wenn Sie den Scheinwerfer nun mit einer DMX-Steuerung verbinden, können Sie den Flat Par im 3 und 5 Kanal Modus betreiben. Spezifikationen: Model FLAT PAR TRI SNOW Lichtquelle 5 x 3 Watt Tri LED RGB Abstrahlwinkel 25°... -
Seite 11: Reinigung
DEUTSCH Fehlerbehebung: e na l en e en als r e ne s nelle Fe ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre... - Seite 12 DEUTSCH Entsorgung Ihres Altgerätes: Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu beachten! Hersteller: MUSIC STORE professional GmbH, Istanbulstraße 22-26,...
- Seite 13 DEUTSCH Notizen MS ID: LIG0010659-000 02/2019...
- Seite 14 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 15 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
- Seite 16 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
-
Seite 17: Intended Use
Manual Intended use: The LightmaXX FLAT PAR TRI SNOW was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. - Seite 18 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
-
Seite 19: Operating Functions
ENGLISH 5 channel mode Channel Value Function 000-255 000-255 Green 000-255 Blue 000-255 Master dimmer 001-005 Sound 006-010 Dimmer 011-255 Strobe Operating functions: The device contains automatic programs that run according to fixed schemes (Auto) or are recalled via the built-in microphone to match the music (Sound). The selection of the respective mode takes place via the menu directly on the device. -
Seite 20: Connections And Controls
ENGLISH Operation: Start: Connect the device to the mains and wait a few seconds until it is ready for operation. Connections and controls: Designation Designation LEDs DMX Output (3 pin) IR transmitter LED display IEC power input Menu keys IEC power output Locking screw DMX Input (3 pin) Mounting bracket... -
Seite 21: The Menu Structure In Detail: The Menu Structure In Detail
ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: The menu structure in detail: Step 1: Manual colour selection Press the MODE button until the underneath is shown in the display to set the colours manually. - Seite 22 If you now connect the headlight with a DMX controller, you can operate the Flat Par in 3 and 5 channel mode. Specifications: Model FLAT PAR TRI SNOW Light source 5 x 3 Watt Tri LED RGB Beam angle 25°...
- Seite 23 ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections No reaction in DMX mode Check your DMX address setting...
- Seite 24 ENGLISH Envrionmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc.
- Seite 25 ENGLISH Notes MS ID: LIG0010659-000 02/2019...
