Emitor AB Combolook Handbuch Seite 7

1. Atten:
0. 13/18V
#. 22kHz
2. Digital
COMBOLOOK kann sehr einfach und genau Messwerte digitaler Transponder (MPEG-streams) erfassen.
Diese Art von Messungen sind gut geeignet, um nach Errichtung einer Anlage zu überprüfen, ob die Installation optimal
abgestimmt ist (Steckbrief der Installation).
Diese Methode ist weniger geeignet, um Satelliten zu finden und Kreuz-Polarisationen einzustellen.
Für diesen Fall suchen sie den richtigen Satelliten mit der Spektrum-Funktion. Prüfen sie die Kreuz-Polarisation mit der
"Max zoom in" Funktion.
* Testen sie das Maximum mit der X-Pol Funktion (Taste Nr 4 im Hauptmenü). Das Instrument mißt die Stärke des
ausgewählten Spitzenwerts und springt dann automatisch auf die andere Polarisation und mißt dort ebenso (gleiche
Frequenz und Einstellung).
Die Differenz (z.B. -7dB) wird auf der rechten Seite im Display angezeigt.
Wählen sie einen geeigneten Transponder (stellen sie den Cursor auf eine "Spitze" ein) und wählen Funktion 2 im
Hauptmenü (Digital).
•
Der Monitor zeigt in der linken oberen Ecke das sogenannte Konstellationsdiagramm (QPSK).
•
Auf der rechten Seite sehen sie vier "Lock-Parameter" und einen Zeitzähler (er zeigt die "Lock-Zeit" eines Bit-
Stream´s") .
Diese "Lock Parameter" werden aktiviert (leuchten weiß auf) und die Uhr startet, sobald ein Digital Transponder
gefunden wurde.
Wenn dies nicht der Fall ist, oder wenn das Signal "kommt und geht", ist das Eingangssignal zu schwach oder
es ist unterbrochen.
Versuchen sie den Satellitenspiegel besser zu justieren und /oder prüfen sie das LNB, um das Signal zu
verbessern.
•
Die anderen gemessenen Daten wie S/N-Verhältnis (Signal/Rausch Verhältnis) oder BER (Bit Error Rate) werden
direkt unter dem Konstellationdiagramm in der Form von Balkengrafiken (Thermometer-Skalen) angezeigt. Je
höher der Wert, desto besser das Signal !

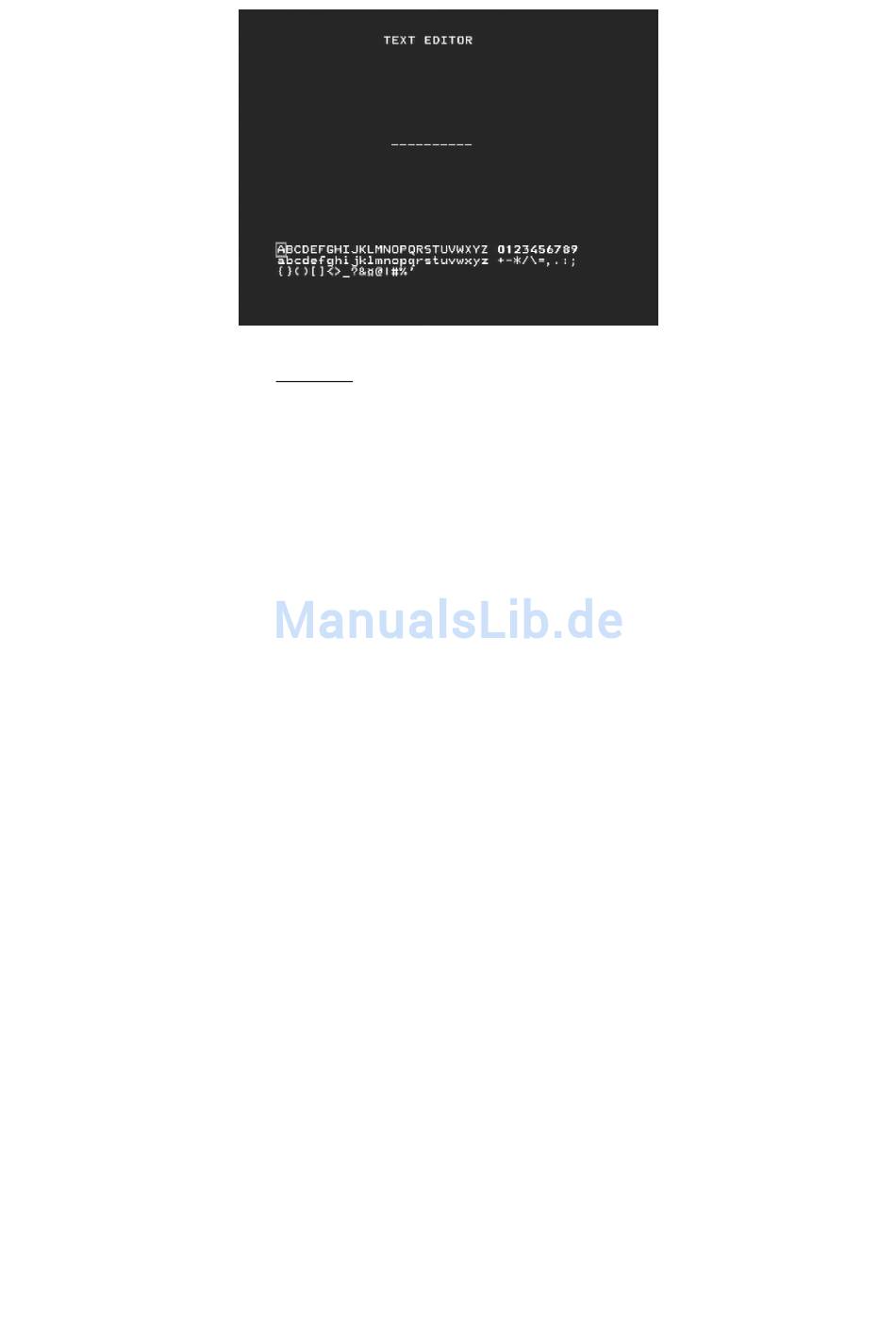

Text-Editor:
Wenn der Kanal (Frequenz) gespeichert ist, erscheint der Text-Editor auf dem Monitor,
der es ermöglicht, eine Bezeichnung für den Speicherplatz einzugeben (z.B. CNN).
Benutzen sie den Drehknopf, um den ersten Buchstaben auszuwählen (z.B. C) und
speichern mit der Control-Taste. Wählen sie den nächsten Buchstaben (z.B. N) und so
weiter.
Wenn sie einen Fehler gemacht haben und ein falscher Buchstabe wurde gespeichert,
korrigieren sie mit Taste Nr 1 (Delete) und der Cursor springt eine Position zurück.
Dämpfung. Manuelle Dämpfung 15dB an/aus.
Gewählte Einstellung wird auf dem LCD-Display angezeigt.
Auswahl 13V alt. 18V. Gewählte Einstellung wird oben auf dem LCD-Display angezeigt.
22 kHz an/aus. Gewählte Einstellung wird oben auf dem LCD-Display angezeigt.
