Emitor AB Combolook Handbuch Seite 12

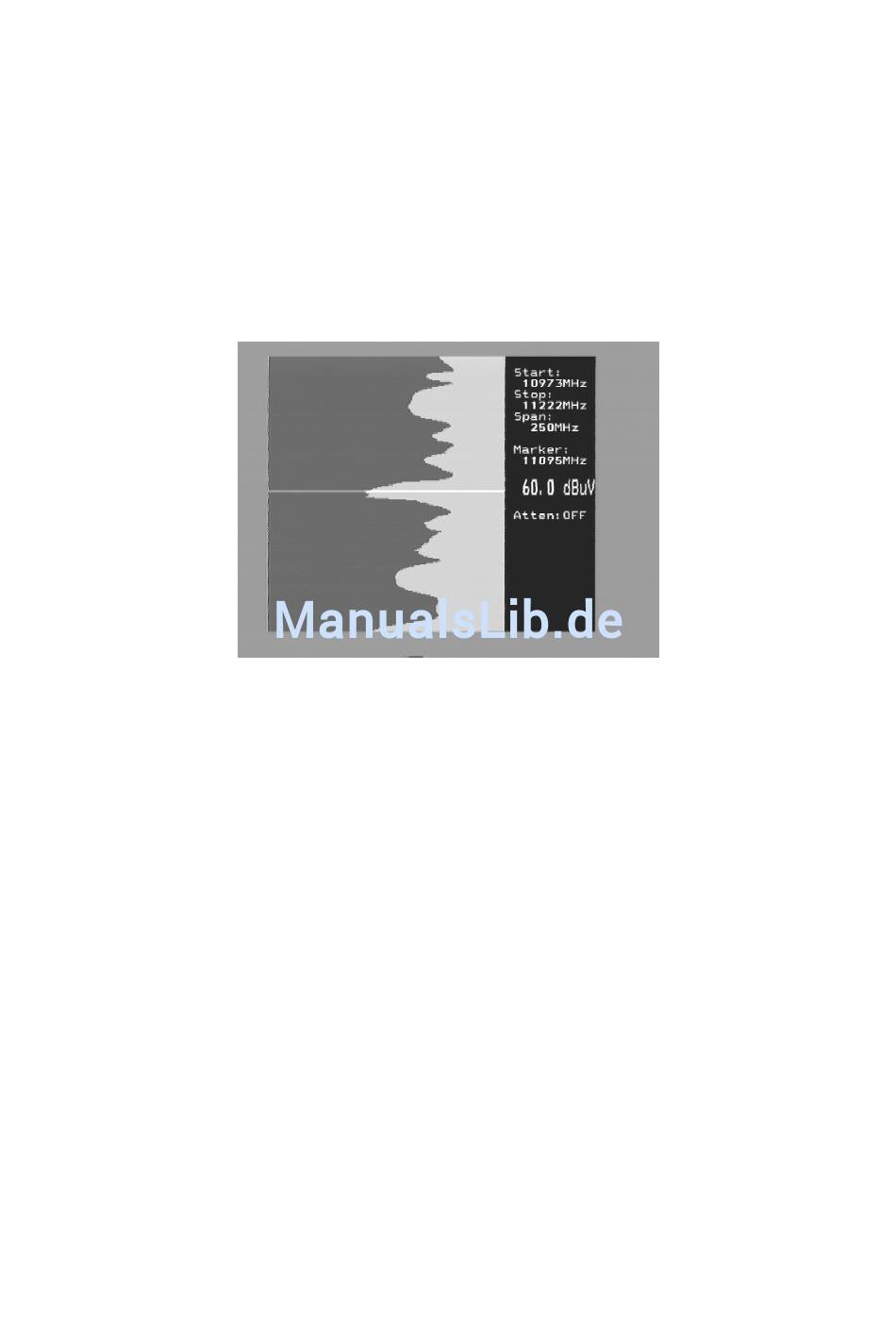

überwachende Frequenz (peak). Wählen sie mit Taste Nr 1 die "Max hold"-Funktion. Das Instrument
beginnt alle Top-Werte in der angezeigten Bandbreite zu speichern und nur dann die Anzeige zu
aktualisieren, wenn ein neuer Messwert mit höheren dB-Werten gemessen wird.
Schalten sie die Funktion durch drücken der Taste Nr 1 (No hold) aus.
Die gemessenen Daten können gespeichert werden. Lesen sie mehr über die Memory-Funktion im
nachfolgenden Kapitel 4.
2. Referenz Cursor und Signal zu Rausch Verhältnis.
COMBOLOOK gibt ihnen die Möglichkeit, das Verhältnis zwischen Signal/Rauschen bzw Bild-Träger/Ton-Träger zu
messen.
Diese Funktion ist sehr schwierig zu implementieren. In diesem Instrument ist eine einfache und vollautomatische
Version eingebaut.
Gehen sie wie folgt vor:
* Wählen sie Funktion 2 Refmrkr
* Stellen sie die "richtige" Frequenz mit dem Cursor ein (so daß er auf der "Spitze" des zu messenden Signals steht).
* Drücken sie Taste Nr 1 (Ref set) und ein neuer Cursor erscheint an der Stelle des ersten.
* Drehen sie an dem Knopf und plazieren sie den Cursor auf einen anderen Träger oder auf den Boden der
Rauschebene.
* Das Verhältnis zwischen Cursor Nr 1 und Cursor Nr 2 wird in der unteren rechten Ecke des Bildschirms angezeigt
Beachten sie, daß 13/18V und 22 kHz an/aus mit Taste Nr "0" bzw Taste Nr "#" eingestellt werden kann.
3. Span Min – Span Max
Diese Funktion wird unter "Mainmenu" Kapitel 3 beschrieben.
Drücken sie Taste Nr 3 (span Min) auf der Tastatur.
Das Instrument macht ein "zoom in" der gewählten Frequenz (250 MHz Bandbreite).
Ein weiterer Druck der Taste Nr 3 (span Max) bringt sie zurück zur Maximal-Anzeige.
