Emitor AB Combolook Handbuch Seite 16

Benutzen sie die *-Taste (exit) um zurück in das Hauptmenü zu gelangen.
C. Referenz Cursor und Signal / Rausch Verhältnis.
COMBOLOOK hat die Möglichkeit, das Verhältnis zwischen Signal/Rauschen bzw. Bild-Träger/Audio-Träger zu messen.
Diese Funktion ist relativ schwierig zu implementieren. In diesem Instrument ist ein sehr einfaches manuelles Tool in
Gebrauch.
Gehen sie wie folgt vor:
•
Stellen sie den Cursor auf irgendein Signal Träger und "zoomen "sie mit der "span 13 " Taste (Taste Nr 3).
•
Drücken sie Taste Nr 7, Referenz Cursor (ref mrkr).
•
Stellen sie die "richtige" Frequenz mit dem Cursor ein (so daß er auf der Spitze des zu messenden Signals steht).
Drücken sie Taste Nr 1 (Ref set) und ein neuer Cursor erscheint über dem ersten.
Drehen sie den Knopf und platzieren sie den Cursor auf einen anderen Träger oder auf das Rausch-Signal.
•

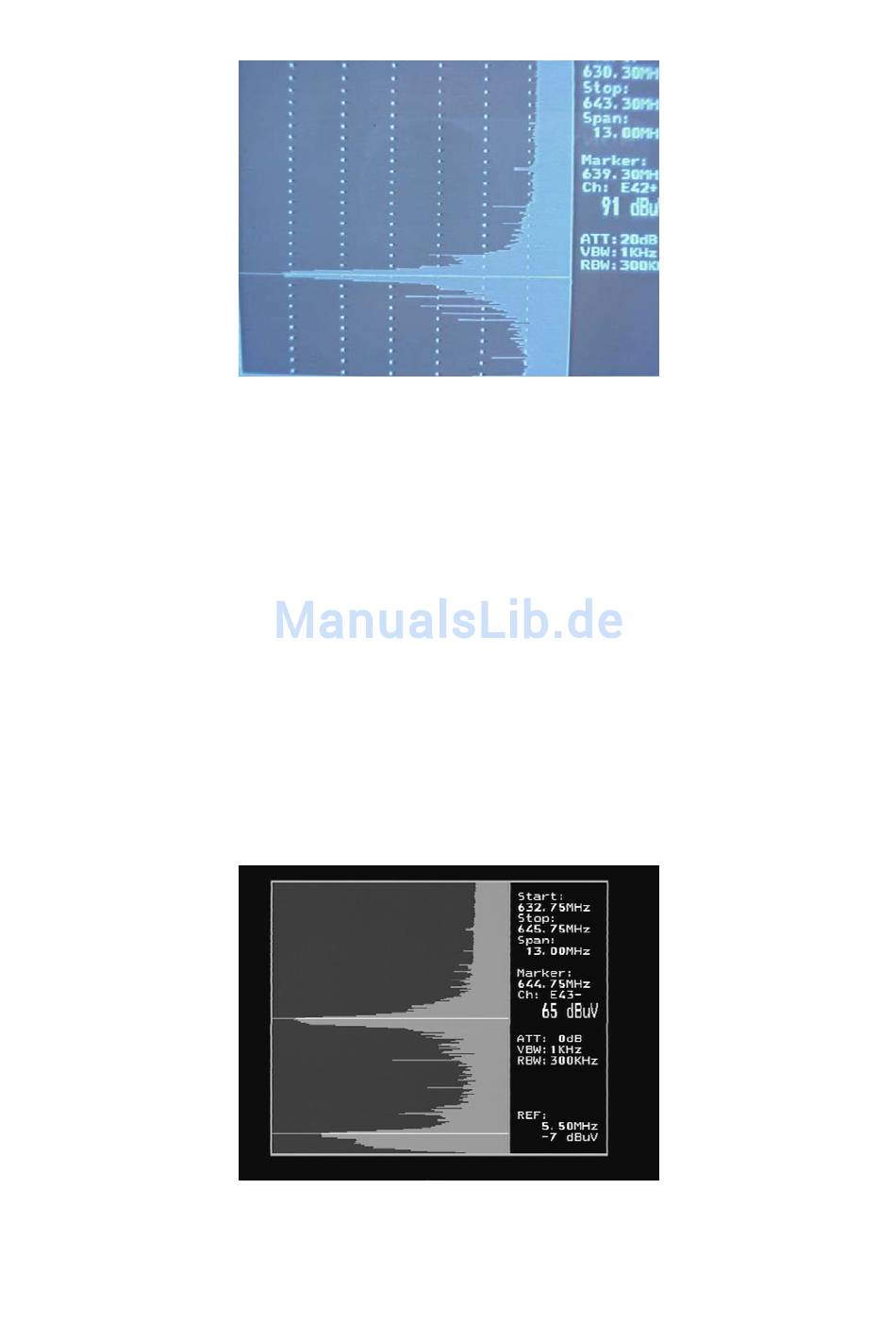

Der Unterschied zwischen Cursor Nr 1 und Cursor Nr 2 wird unten rechts im Bildschirm angezeigt.
