Emitor AB Combolook Handbuch Seite 23

L. Set ( individual Setup).
Das COMBOLOOK-Instrument kann zur Steigerung der Performance und für spezielle Arten von Messungen voreingestellt
werden.
Diese Einstellungen des Setup´s werden im Menü Nr 6 (SET) im Hauptmenü vorgenommen.
Die folgenden Parameter können justiert werden:
Baste Nr 1: "Vid BW" (Video Bandbreite Filter).
Der Videofilter ist hinter dem Messchipsatz des Instruments platziert und wird zur Anzeige der
unterschiedlichen Auflösungen des Frequenzspektrums benötigt.
Die Auflösung der Details eines Signal-Trägers wird genauer, je intensiever der Filter genutzt wird (die
Wiederholungsrate wird aber langsamer).
Die unterschiedlichen Videofilter sind: Auto-Modus (Werkseinstellung), 100 kHz, 10 kHz, 1 kHz oder 100
Hz.
Taste Nr 2: "Res BW" (Auflösung Bandbreite).
Die Auflösung der Bandbreite zeigt das eingehende Signal vor dem Messchipsatz des Instruments.
Wählen sie zwischen der kleineren 300 kHz oder der größeren 1 MHz Anzeige. Das Instrument arbeitet
normalerweise im "Auto" Modus.
Taste Nr 3: "P-insert" (Speisespannung).
Diese Funktion wird benötigt, um externe aktive Komponenten (wie Antennenverstärker), die eine
Spannungsversorgung benötigen, zu betreiben.
Die Ausgangsspannung kann zwischen 12-24 Volt DC eingestellt werden und wird über den
entsprechenden BNC-Anschluss eingespeist.

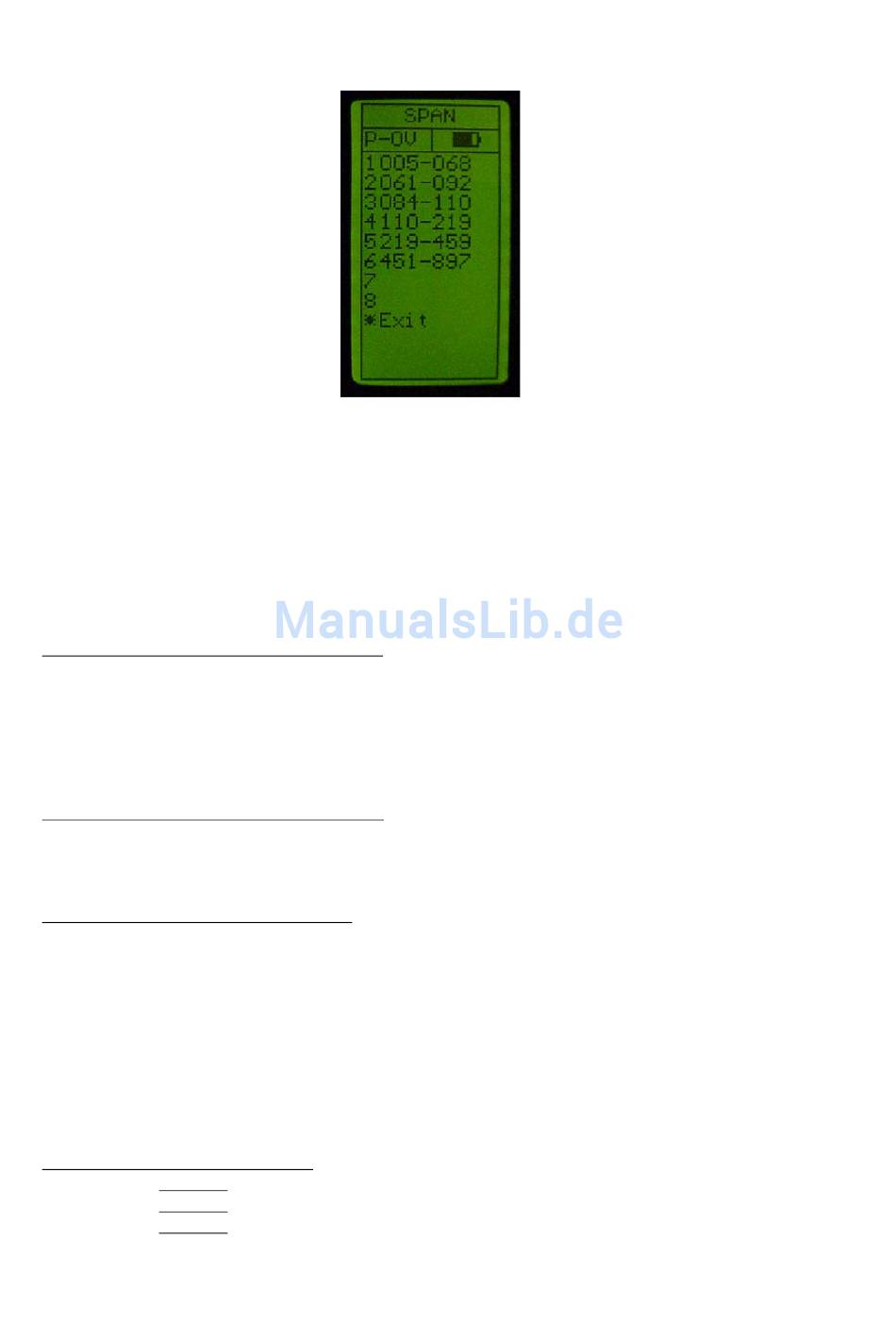

Die gewählte Ausgangsspannung wird oben links auf dem LCD-Display (neben dem Batterie-Symbol)
angezeigt.
Werkseinstellung hierfür ist Power-off (0 Volt). Achtung ! Beachten sie, daß eine fehlerhafte
Handhabung dieser Funktion irreparable Schäden an den angeschlossenen Geräten und dem Netzteil
verursachen kann.
Taste Nr 4: Set up, mit Untermenü:
Taste Nr 1: LCD –Kontrast und "Hintergrundbeleuchtung" An/Aus.
Taste Nr 2: Screen-saver An/Aus. Werkseinstellung ist An.
Taste Nr 3: Display und Untermenü 1, S-cursor (Scan-Cursor). Zeigt an, wie schnell das Instrument ein
gewähltes Frequenzband "scannt". Werkseinstellung ist Aus.
Untermenü 2, Grat. (grating) zeigt ein "Grating-Net", welches unter bestimmten Umständen die Anzeige
